描述
产品详情

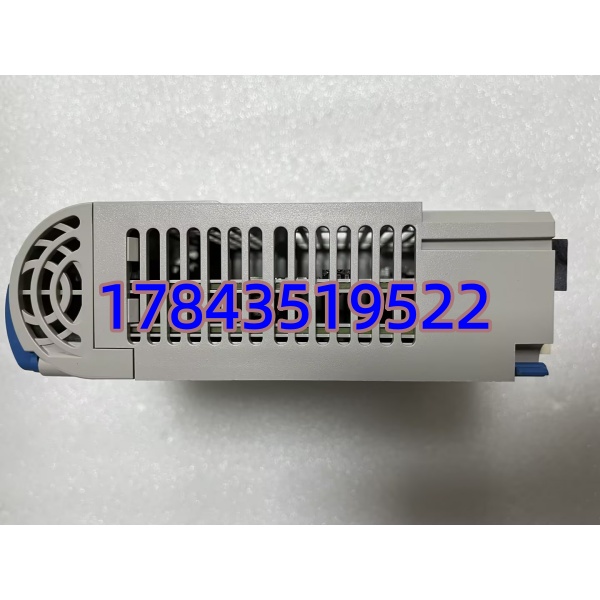

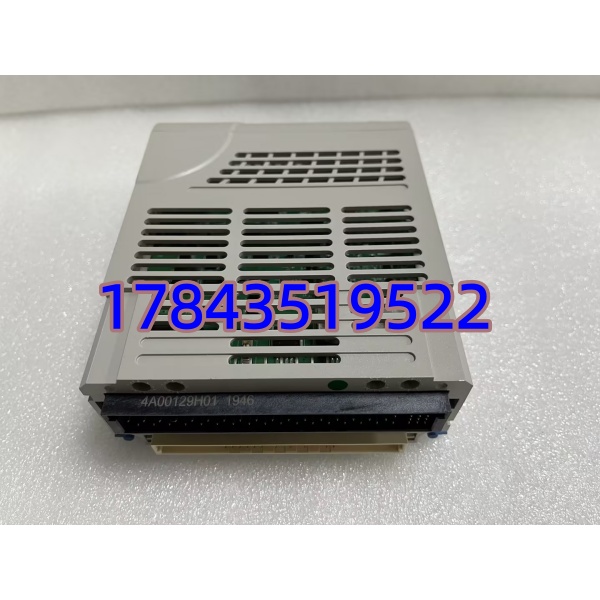

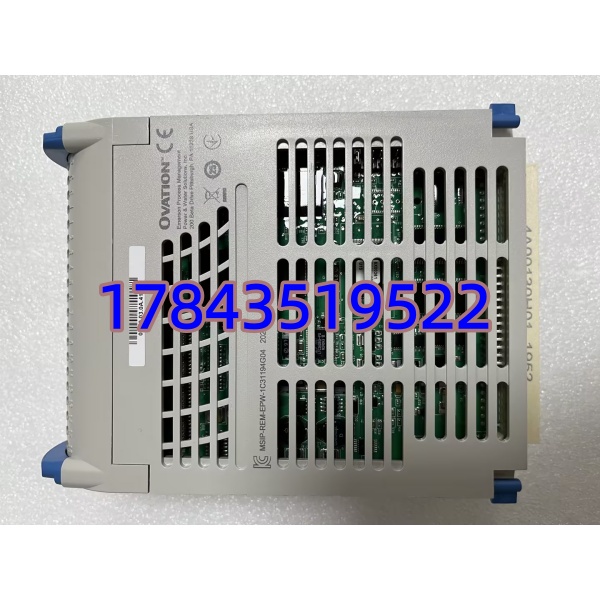

· 型号：1C31194G04
· 品牌：Emerson（原Westinghouse Ovation产品线）
· 系列：Ovation 1C-Series — Valve Positioner / Servo Interface Module（EMOD ASSY）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 1C31194G04（Emerson P/N，EMOD ASSY Valve Positioner G04） |
| 产品类型 | Ovation 1C-Series Valve Positioner / Servo Interface I/O Module |
| 适用系统 | Emerson Ovation DCS — 1C系列I/O机架（配合对应端子块/底座） |
| 输出功能 | 4–20mA DC 输出驱动现场电/气动阀门定位器；或±可组态AC激励用于LVDT伺服阀 |
| 位置反馈输入 | 4–20mA（DC回路）或LVDT次级绕组反馈（依现场接线与组态），典型精度±0.25%FS |
| LVDT激励输出 | 典型 3.0 kHz AC，峰峰值 23.75V ±11%（部分1C31194系列规格，G04继承） |
| 最小负载阻抗 | ≥500 Ω（4–20mA输出模式） |
| HART支持 | 部分批次/组态支持HART Pass-through（经AO回路），具体以现场Ovation版本为准 |
| 供电方式 | 由Ovation I/O机架背板提供 24 VDC |
| 模块功耗 | 典型 3～5 W |
| 隔离 | 现场回路↔背板 光电隔离 ≥500 V RMS；LVDT激励与反馈通道间隔离 |
| 诊断功能 | 通道状态LED（PWR/ERR/ACTIVE）；断线/超量程检测上报Ovation |
| 热插拔 | 支持（系统允许时），更换后需确认阀位反馈重新标定 |
| 配套端子块 | 依机柜BOM（早期1C系列专用Valve Positioner端子装配），Keying须匹配 |
| 工作温度 | 0～+55/60℃（IEC 61131-2 Class 1），存储 -40～+85℃ |
| 相对湿度 | 5%～95% 非凝露 |
| 安装方式 | 插装于Ovation 1C-Series I/O Carrier（单槽宽度） |
| 物理尺寸(约) | 标准1C模块 133×35×210 mm(H×W×D) |
| 重量(约) | 0.25～0.35 kg |
| 认证 | UL/cUL、CE |
| 同类替代参考 | 1C31194G01/G02/G03同系早期版，G04为较新步进；严格来说部分固件差异需核对控制器兼容 |
产品介绍
现场仪表工碰到汽轮机调门或关键旁路阀”指令发了阀位不动”最先怀疑定位器，但有经验的会先看这块卡——因为它是Ovation发给现场定位器/伺服阀”手”的那一段。1C31194G04一头接控制器伺服算法输出，另一头出4–20mA（或LVDT AC激励）给定位器并把阀位反馈收回来做闭环，停机时这路断或漂移比AO卡难查（涉及LVDT相位和零点标定）。在某300MW机组碰过G02老化导致LVDT反馈微抖，CCS反复小幅修正弄出流量振荡——换G04后稳了，说明这系列也有电子器件老化问题。
从备件策略看它属A类（若挂在汽轮机调门/旁路/给水调阀），单块故障直接让该调节回路开环或切手动。Emerson尚未宣布EOL但新大项目趋向用新版AO+HART定位器方案逐步替代LVDT直驱，存量机组建议按调门/关键伺服站备1件冷备（A类），并确认端子块Keying与旧柜一致——别只买卡，现场老端子块（含LVDT专用接线排）氧化也常见，大修顺手查紧。
应用场景与库存策略
Ovation系统里阀门伺服/LVDT接口卡通常每调门站1块，坏掉意味着该阀无法自动调节（运行切手动或打阀位锁定值）。汽机DEH改Ovation架构的机组尤甚——高调/中调/再热各对应一块。
- 火电—汽轮机高/中压调门LVDT伺服驱动及阀位反馈（Ovation DEH）：非它不可，涉机组负荷控制 → 建议按调门站数量备1件冷备（A类），纳入春秋检上电抽检；LVDT专用端子块同步关注。
- 化工/炼油—关键旁路调节阀智能定位器驱动（4–20mA出+反馈入）：参与重要回路 → 建议备1件覆盖全场此类卡，或签48h急调。
- 非关键辅助系统—一般调节阀用普通AO卡驱动：不适用本件 → 应询5X00063G01(AO模块)。
- 配套提示：1C系列与5X系列I/O底座互不通用，确认机柜内是1C Carrier再采购；LVDT需配合现场标定文件（Zero/Full Scale、相位补偿）恢复后重校。
真实案例：北方某热电厂#1机Ovation DEH高调门#2对应1C31194G02（同系旧版）运行第12年出现反馈信号周期性±1.5%摆动，导致负荷微调频繁动作引运行投诉。初判定位器故障换DVC6200无效，最终量卡件LVDT激励输出纹波偏大确认模块老化。原厂报G02停产推G04替代（固件兼容），交期5周。幸现场技改时按我建议留了一块G04兼容冷备，热插替换后重标定LVDT零点满度即正常。事后把DEH所有调门站G04列入A类一机一备——汽轮机调门接口卡，省这块备件赌的是不老化，现场老法师知道不值当。
