产品详情

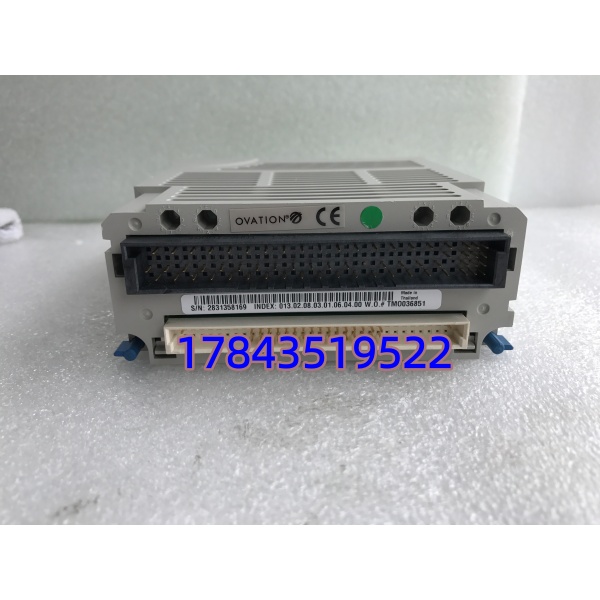

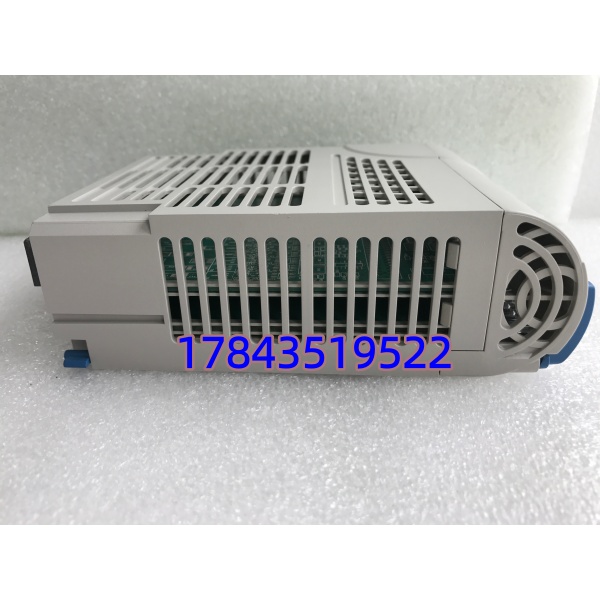

· 型号：1C31179G02
· 品牌：Emerson（原 Westinghouse Ovation）
· 系列：Ovation DCS — QCSET Thermocouple / mV Termination Board with Keying & CJC
规格参数
- 产品全称：Emerson Ovation QCSET Termination Board, Type G02, with Electronic Keying & Cold Junction Compensation — for TC/mV Input Modules
- 适用电子模块：Ovation TC/mV Analog Input Electronic Modules，典型 1C31125G02（16ch TCI）、1C31126Gxx 等（须核对兼容矩阵——QCSET 通常为高密度/Quad 版，部分早期配对 8ch 电子模块）
- 通道容量：常见为 4 组双通道或 8 路 TC/mV 输入接线端子（依电子模块类型决定激活路数，G02 版物理端子通常支持 8 点 TC + 屏蔽）
- 冷端补偿：板载 CJC 传感器（半导体温度传感器），由电子模块读取做冷端修正，精度受机柜环境温度影响
- 电子键（Keying）：板上识别电阻网络，Controller 读键判断底座类型为”QCSET G02″，防止插错电子模块类型
- 现场接线：螺丝端子或 tension clamp（依批次），接受 18–24 AWG 热电偶补偿导线
- 对插接口：Ovation 专有多pin Drop Cable Header 与电子模块底部对接
- 屏蔽处理：每通道/每组屏蔽端子建议接柜内等电位铜排（单点接地）
- 供电：无独立电源，CJC 由插上方之电子模块通过背板微供电或本地取热电偶回路参考（依设计），现场电源不经此板
- 工作温度：0 ～ +60℃（机柜内），储存 -40 ～ +85℃
- 湿度：5 ～ 95% RH 无凝露
- 安装：DIN 35mm 导轨（Ovation 标准 I/O 机笼卡槽）或机笼螺柱固定
- 尺寸（约）：单 Ovation I/O 槽位宽 ≈ 38 mm × 机笼高
- 认证：CSA、FM、CE（依批次），符合 NEMA/IEC
- 备注：与 1C31169G02（标准 TCSET 16ch 底座）物理兼容同一槽位但电子键/CJC 标定不同——不可随意互换
产品介绍
1C31179G02 是 Ovation QCSET 系列 TC/mV 端子底座，”高密度/Quad”版本，物理插槽与标准 TCSET（1C31169G02）相同但电子键编码不同、多支持 4 组双通道配置或配合特定代 TC 输入电子模块使用。所有热电偶补偿导线接此板，冷端温度由板载 CJC 测，插上方的电子模块读 CJC 值做软件冷端补偿。
坦白讲现场最容易踩的坑是：老机组扩建或备件替换时把 1C31169G02（标准 TCSET）和 1C31179G02（QCSET）搞混——插错电子键不对 Controller 报 “I/O Module Mismatch / Wrong Base” 且不运行。换前必须拍旧板正面白标完整 MLFB 及电子键色标/电阻值。另一坑：热电偶屏蔽两端接地引入地环流→CJC 受干扰→温度读数漂移，强调屏蔽线柜内单点接地。
应用场景与行业案例
最典型故障模式：锅炉再热/主蒸汽温度一组 K 偶（挂同一 QCSET 板）同时飘或出 / -276℃ —— 量现场偶正常，查为板载 CJC 传感器开路或受潮，冷端补偿值乱掉。换底座解决。
典型场景：
- 火电 Ovation DCS 热电偶温度测点端子——主/再热蒸汽、炉膛烟温、排烟温度 K/S 型偶经补偿导线接入 1C31179G02，配 1C31125G02 TC 输入电子模块进 Ovation 控制器。
- 化工厂反应釜高精度温度采集（mV 输入）——变送器 mV 输出也可接此端子板由 TC 输入电子模块设 mV 量程读取。
- 老厂 MRO 备件更换——CJC 失效/端子氧化时整体更换底座，电子模块利旧或同步更新。
- 系统扩容新增 TC 点——新槽位装 QCSET G02 底座 + 对应 TC 电子模块，组态加 AI(TC) 点。
真实案例：
西北某 600MW 超临界机组，Ovation 系统 #1 炉高温再热器左侧 4 支 K 偶（同一 QCSET 槽）趋势同时跳 -276℃（超出量程下限）。万用表测偶端热电势正常（~6.7mV@170℃），排除现场问题。拆电子模块看底座 CJC 区域 PCB 微发黄，阻值异常——判定 CJC 传感器开路。断电松底座固定→换新 1C31179G02（核对标签 G02 与旧同，电子键一致）→插回电子模块→上电 controller 自动识别 keying，约 30 秒温度值回归正常趋势。未动数据库。事后要求月度趋势监控同槽 CJC Temp 点（Ovation AI 块属性可读），异常提前预警。
常见问题解答 (FAQ)
Q1：1C31179G02 和 1C31169G02（标准 TCSET）能互换吗？
物理插槽兼容但电子键不同。Controller 上电读底座键电阻，若 TC 输入电子模块期望 TCSET 而插 QCSET（或反之）会报 Module Mismatch 且不进入 Run。部分早期 firmware 极少数交叉兼容但不推荐——MRO 替换务必同完整号（G02 vs G02）。新采购盯紧旧板标签后缀。
Q2：支持热插拔吗？能带电拔插？
不建议。端子板本身无源但拆它会断开现场 TC 接线且可能损伤上方电子模块针脚。推荐：确认该槽温度点可短暂离线 / 抑制报警→先拔电子模块（Hot Swap 支持）→松底座拆下→换新底座→插回电子模块→确认 Module OK + CJC 正常→解除抑制。全程防静电。
Q3：热电偶读数漂移/偏高先查什么？
① 组态里 TC Type（K/S 等）与偶丝一致；② 屏蔽线是否单点接地（只柜内等电位排，现场悬空）——多点接地是漂移首因；③ 在线看 CJC Temperature 点（Ovation AI 属性可读）——若 CJC 明显偏离室温或跳变，底座 CJC 可能失效需更换；④ 确认补偿导线极性及长度匹配（K 偶配 K 补偿线）。
