产品详情

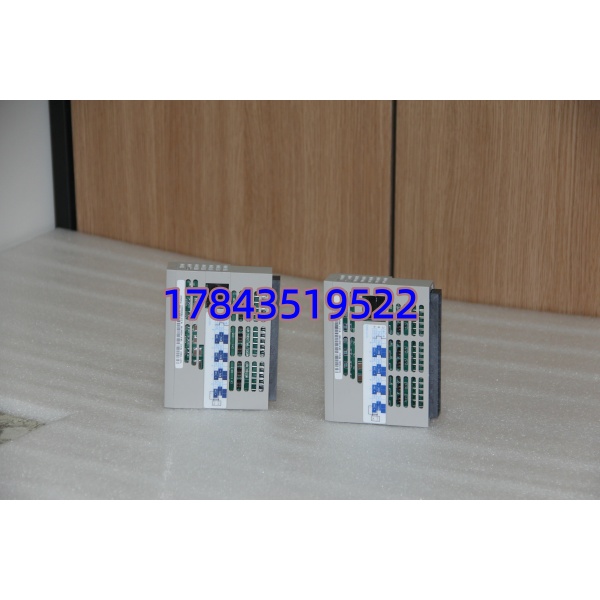

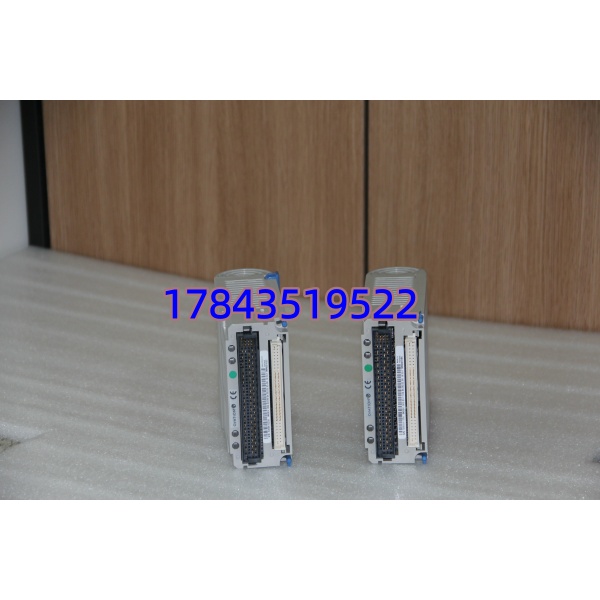

· 型号：1C31169G02
· 品牌：Emerson（原 Westinghouse Ovation）
· 系列：Ovation Distributed Control System — TCSET Termination Board with Keying
规格参数
- 产品全称：Emerson Ovation TCSET Termination Board, Type G02, with Electronic Keying — Thermocouple / Millivolt Input Base
- 适用电子模块：Ovation TC/mV Analog Input Electronic Modules，典型 1C31125G02（TCI 16ch Thermocouple Input）、1C31126Gxx 等（需核对手册配对表）
- 通道容量：16 路热电偶或 mV 输入接线端子（每通道 +/- 及屏蔽）
- 冷端补偿：板载 CJC（Cold Junction Compensation）传感器，由电子模块读取做冷端修正
- 电子键（Keying）：板上焊接或插接识别电阻网络，使控制器识别底座类型为”TCSET G02″，防止插错不同类型电子模块
- 现场接线：螺丝端子或 tension clamp（依批次），接受 18–24 AWG 热电偶补偿导线
- 对插接口：Ovation 专有 40pin（或 50pin 依代次） ribbon Drop Cable Header，与电子模块底部对接
- 屏蔽处理：每通道屏蔽端子可接机柜内等电位铜排（推荐单点接地）
- 供电：无独立电源，电子模块通过背板取 Ovation 机笼 24V DC 并给端子板 CJC 供电
- 工作温度：0 ～ +60℃（机柜内），储存 -40 ～ +85℃
- 湿度：5 ～ 95% RH 无凝露
- 安装：DIN 35mm 导轨（Ovation 标准 I/O 机笼卡槽）或直接螺柱固定（依机笼形式）
- 尺寸（约）：单 Ovation I/O 槽位宽 ≈ 38 mm（1.5″）× 机笼高度
- 认证：CSA、FM、CE（依批次），符合 NEMA/IEC 标准
产品介绍
1C31169G02 是 Ovation 系统 TC/mV 输入回路的”底座”——所有热电偶补偿导线接在这块板子上，冷端温度由板载 CJC 传感器测，电子模块（插在上面）读 CJC 值做软件冷端补偿计算。它本身不转换 AD，只负责物理接线、屏蔽处理和身份识别（电子键）。现场换件通常分两种：端子板本身坏（CJC 开路/端子烧蚀，少见）或电子模块故障顺带换底座以防接触不良。
坦白讲 Ovation 老机组最常见坑是：电子模块换新但端子板电子键版本不匹配——G02 底座配 G02 认可的电子模块，插错类型（如 TCI 插到 RTD 底座上）控制器报”I/O Module Mismatch”且不运行。换底座前一定看旧板正面白色标签完整型号及电子键色标/电阻值。另外热电偶屏蔽现场一定单点接地到柜内等电位排，别两端接地引入地环流——这是 Ovation TC 读数漂移的头号原因。
应用场景与行业案例
我在现场最怕听到：”#3 炉再热汽温测点全飘，Ovation 点值跳 ±20℃。” 查是 TCSET 板上一排 CJC 传感器开路（受潮或焊接裂纹），冷端补偿值乱掉——所有挂这块板的 8～16 支热电偶同时飘。换底座解决。
典型场景：
- 火电/核电 Ovation DCS 热电偶测点端子——主蒸汽/再热/排烟温度 K/S 型偶经补偿导线接入 1C31169G02，配对 1C31125G02 TC 输入电子模块进 Ovation 控制器。
- 化工厂反应釜温度采集——mV 信号（如旧变送器 mV out）也可接此端子板由 TC 输入电子模块量程设为 mV 读取。
- 老厂 MRO 备件更换——端子氧化/屏蔽端子滑牙/CJC 失效时整体更换底座，电子模块利旧或同步更新。
- 系统扩容新增 TC 点——新槽位装 G02 底座 + 对应 TC 电子模块，组态加 AI 点。
真实案例：
北方某 600MW 机组 Ovation 系统，#2 炉高温再热器左侧 K 偶 8 点突然全变 “” 或 -276℃。量现场偶丝正常，查为对应槽位 1C31169G02 板载 CJC 传感器开路（万用表量 CJC 两端电阻异常），导致电子模块冷端补偿计算溢出。断电拔出电子模块→松开底座固定→换新 1C31169G02（核对标签 G02 与旧同）→插回电子模块→上电 controller 自动识别 keying，AI 点恢复正常值约 30 秒。未动数据库。事后要求点检将所有 TCSET 板 CJC 值做季度趋势监控（Ovation 点属性可读 CJC Temp 做预警）。
常见问题解答 (FAQ)
Q1：1C31169G02 能单独工作吗？能直接出 4-20mA 或通讯吗？
不能。它只是端子底座，必须插对应 Ovation TC/mV 输入电子模块（如 1C31125G02）并装入 Ovation Drop（I/O 机笼）才有意义。数据采集、AD 转换、通讯全在电子模块和控制器侧。
Q2：G02 和其他后缀（G01/G03 等）能混用吗？插错会怎样？
物理插槽兼容但电子键不同。控制器上电自检会读底座键电阻，若电子模块类型与底座声明类型不符（如把 RTD 电子模块插 TCSET G02 底座，或 TCI G02 模块插到 G01 老键底座——部分交叉兼容需核对 Emerson 兼容矩阵），会报 “I/O Module Mismatch / Wrong Base” 并不进入 Run。换件务必核对旧板完整型号及键色标/电阻值——G02 是最常见的 TCSET 版本之一。
Q3：热电偶读数漂移/偏高先查什么？
三步：① 查现场偶丝类型（K/S 等）与 Ovation 组态里 TC Type 一致；② 查屏蔽线是否单点接地（只柜内接等电位排，现场悬空），多点接地是漂移主因；③ 在线看 CJC Temperature 点（Ovation AI 块属性可读）——若 CJC 值明显偏离室温（如 60℃ 当室温 25℃ 环境）或跳变，底座 CJC 可能失效需更换。
Q4：支持热插拔吗？能在运行中拔插更换？
Ovation I/O 电子模块多数支持在线更换（Hot Swap），但端子板本身不建议带电拔插——拆底座意味断开所有现场接线且可能损伤电子模块针脚。推荐做法：确认该槽点可短暂离线→控制器 I/O Force 或抑制报警→断电子模块（如支持热拔先拔电子模块）→松底座更换→插回电子模块→确认 Run/Active LED→解除抑制。全程注意静电防护。
