产品详情
· 型号：1C31116G05
· 品牌：Emerson（原 Westinghouse Ovation DCS）
· 系列：Ovation™ — Digital Output Module (DO), 16-Channel
规格参数
- 产品描述：Ovation Digital Output Module, 16 points, 24 V DC (transistor) or Relay type dependent on mating TU
- 部件号：1C31116G05（G05 = Rev/批次，功能兼容同期 G01–G04 依 Emerson 兼容矩阵；老柜常见 G01/G02，G05 为后期制造批次）
- 输出类型/负载能力：
- 配标准电子 TU（固态 DO）：24V DC 晶体管输出，典型 0.5A/点 @24V DC（阻性），感性负载需外部续流
- 配继电器 TU：通过 TU 上继电器输出 24V DC / 120V AC 触点（负载能力依继电器规格，通常 2–5A）
具体以你原柜 TU 类型判定——模块本身驱动逻辑，功率切换常在 TU 继电器或固态驱动
- 输出点数：16 点（通常 2 groups ×8 pts，每组独立 COM 端子在 TU 上）
- 隔离：现场输出侧与逻辑侧光电隔离 ≥500V DC；输出组间通常不隔离（共 COM）
- 状态指示：Module OK / Active LED + 每点（或分组）Output ON LED（亮=输出激励）
- 配套端子单元(TU)：通常配 1C31132G01 / 1C31134Gxx 类 Ovation DO TU（依原柜 BOM），模块插 TU 锁紧
- 供电：逻辑侧由 Ovation I/O Bus 背板引入；现场侧负载电源接 TU 端子（模块不直接外接现场电源）
- 响应时间：ON→OFF / OFF→ON 典型 <1ms（晶体管），继电器 TU 依继电器规格（≈10ms）
- 工作温度：0℃ ～ +60℃，存储 -40℃ ～ +85℃
- 相对湿度：5%–95% RH 非冷凝
- 安装：插入 Ovation I/O Termination Unit (TU) 上，柜内 DIN 导轨或机架依 TU 形式
- 认证：UL / CSA / CE per Ovation system spec（以实物铭牌为准）
- 状态：Legacy / 停产 — MRO 拆机或 Emerson 授权服务渠道获取
产品介绍

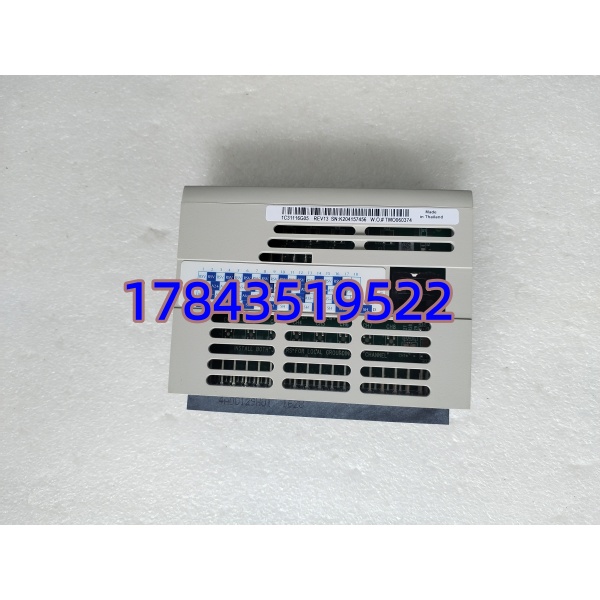

1C31116G05 是 Ovation DCS 的 16 点数字量输出卡，插在对应 TU 端子上，Controller 写”1″时对应点 LED 亮，TU 上晶体管导通或继电器吸合驱动现场负载。Ovation DO 分”电子 TU（固态）”和”继电器 TU”两种——模块可插任一种对应 DO TU，输出形式是 TU 决定的不是卡决定的，买前必须确认原柜 TU 是固态还是继电器型（TU 壳体印字有标注）。
坦白讲，DO 卡现场最容易坏的是带感性负载（电磁阀、接触器线圈）却未加续流二极管/RC 吸收——反峰沿 TU 继电器触点或固态驱动打回去，长期累积击穿 DO 驱动芯片或烧继电器触点。我在电厂遇过整组 8 点 DO 无法拉高，量 TU COM 有 24V、LED 亮但负载端无电压——TU 上固态驱动芯片炸裂，换 1C31116G05 + TU 驱动区（或整 TU）后恢复。有一点要注意：G05 与其它 G 后缀通常可混插，极老 Drop 固件若挑 Rev 会报 Module Mismatch，插上先看清 Diagnostic 再 Activate。
应用场景与行业案例
痛点切入
Ovation DO 卡故障表现：单点/整组输出不能置位（LED 不亮或亮但负载无动作）、Module OK 灯灭、Controller 报”I/O Module Not Responding”。机组运行时 DO 卡坏直接影响设备启停——特别是 MCC 合闸指令、阀门开指令，必须有冷备。
典型场景
- 火电/核电 Ovation DCS 辅机 DO→ 泵/风机启停指令（via 中间继电器）、电动门开/关指令、吹灰器投切
- 化工/水处理 Ovation→ 电磁阀、指示灯、声光报警器驱动
- 存量 Westinghouse→Emerson Ovation 改造过渡期 MRO→ 原 BOM 列 1C31116G05 直接 1:1 替换
- 与 Ovation DI/AI/AO 共 Drop 配置→ 典型过程 I/O 柜
- 老卡失效替换→ 拔旧插新、TU 接线不动、确认 Controller 识别新模块、强制输出点验证负载动作再退出维护模式
真实案例
北方某 300MW 机组，#1 炉 B 侧送风机”启动指令”在 Ovation 操作站点操无反应，DO 卡 1C31116G05 对应点 LED 亮但马达控制柜未收到。量 TU 端子线圈侧无 24V——TU 上该组固态驱动芯片外观微鼓。先短接 TU COM-负载端验证 MCC 侧正常，换新 1C31116G05（原卡 G02，新到 G05——确认 Drop 兼容）后强制输出测试 OK，恢复远控。事后查电磁阀组未并续流二极管，补装 1N4007 后再无同类故障。老师傅说：”DO 卡坏十有八九是负载反峰没吸收，卡是受害者。”
常见问题解答 (FAQ)
Q1：1C31116G05 支持热插拔吗？能带电拔 DO 卡？
Ovation I/O 模块设计支持 Hot Swap，但强制输出点会影响现场设备——拔卡瞬间对应输出变 FALSE，可能意外停泵/关阀。操作建议：先在 Operator Station 将所有由此卡驱动的重要输出置 Safe State 或旁路相应联锁→确认无跳机风险→断电/拔卡→插新→等待 Module OK→逐一测试强制→恢复正常控制。重要跳闸/ESD 关联输出建议安排在停机窗口。
Q2：G01/G02…G05 能混用吗？换要改组态或下装吗？
一般不需要改 HW 组态——Ovation Drop 识别模块类型(DO 16ch)及点数，G-suffix 多为制造/EEPROM 差异。绝大多数可互换；插上新卡若 Diagnostic 报 Unsupported Module 核对 Emerson Compatibility Bulletin。换同类型 DO 不需 Download，Controller 自动映射（若 HW 变更检测到需 Activate 通常自动通过）。
Q3：换新 DO 卡需要重新下载控制逻辑或点数据库吗？
不需要。I/O 模块不含用户逻辑/点定义，点分配存在 Drop Configuration 工程中。只要同类 DO 模块插对应 TU，Controller 自动识别。建议更换后在 Operator Station Force 各点验证负载动作（先确认安全），确保 TU 上熔丝/继电器状态正常。
