描述
产品详情

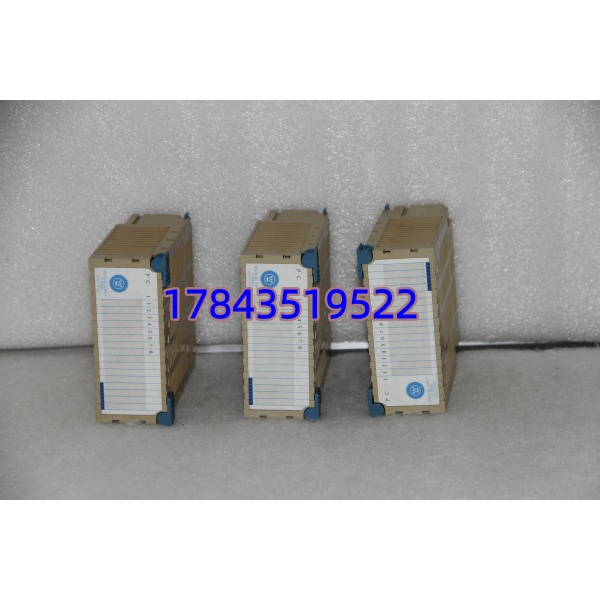

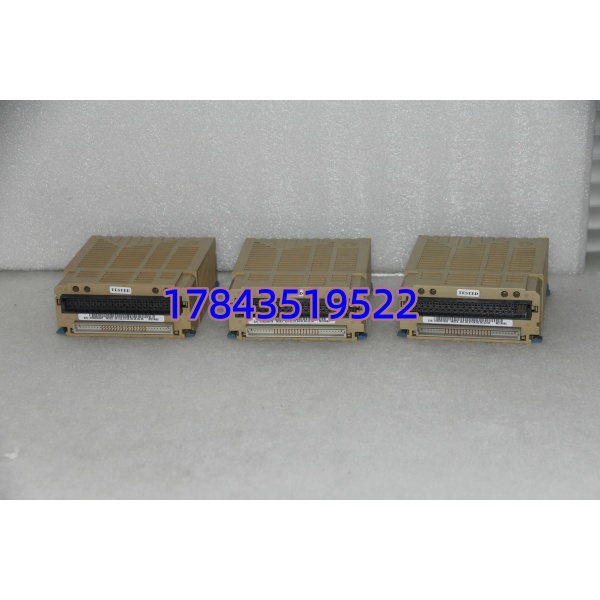

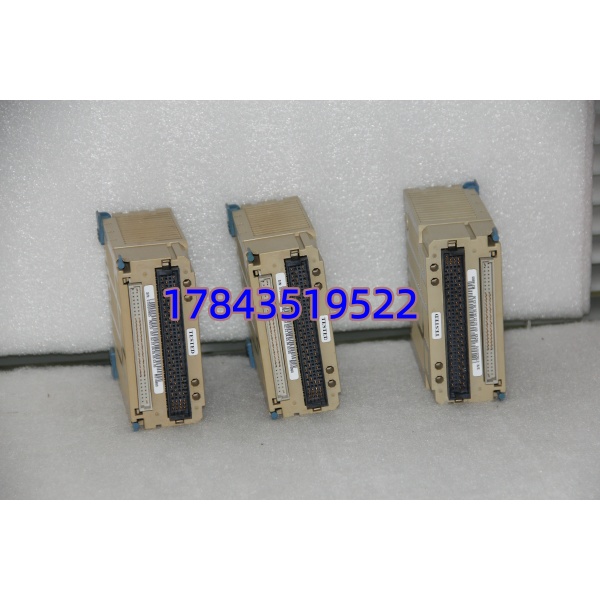

· 型号：1C31113G02（Emerson P/N，Westinghouse Ovation 继承件；新目录有时标 5X00191G02，功能同）
· 品牌：Emerson Automation Solutions（原 Westinghouse Electric Corporation — Ovation DCS）
· 系列：Ovation DCS LC Analog Input Module — Low Level (Thermocouple / Low Level mV)
规格参数
- 产品 ID：1C31113G02（Legacy Westinghouse → Emerson Ovation）
- 模块类型：Low Level Analog Input (LC AI)，8 Channel Differential
- 支持输入类型：热电偶 J/K/T/E/R/S/B/N（冷端补偿由模块提供），mV（±50 mV DC），V（可选 0–5V/0–10V 需跳线/组态确认）
- A/D 分辨率：16 bit
- 输入阻抗：> 10 MΩ（差分）
- 精度：典型 ±0.1% FS（依 TC 类型及冷端补偿误差）
- 通道隔离：通道间不隔离，通道↔逻辑侧光电隔离（≥1500 V DC 测试）
- 采样/更新周期：约 100 ms（全部通道扫描一遍），可通过 Point Builder 设死band/filter
- 冷端补偿：板载 CJC（Cold Junction Compensation）传感器，精度 ±1℃（典型）
- 状态指示：模块面板上 PWR（绿）、COMM（绿闪烁）、ERR（红）、各通道点灯依诊断
- 配套端子块：需配 Ovation TB 端子块，常用 1C31116G01（Screw）或 1C31116G02（Spring），模块不自带端子块
- 背板接口：Ovation I/O 机架总线（与 OC、LC、远程 I/O 节点兼容）
- 工作温度：0℃ ～ +60℃（柜内）
- 存储温度：-40℃ ～ +85℃
- 功耗（典型）：+5 VDC 背板供电 ≈ 350 mA
- 物理尺寸：标准 Ovation I/O 模块单槽宽（约 2″ / 50.8 mm）
- 认证：CE、cULus、FM（部分批次 RoHS 后期版本）
。
产品介绍
1C31113G02 是 Emerson Ovation DCS 系统的低电平模拟量输入卡，专为热电偶和 mV 信号设计——电厂锅炉壁温、汽机缸温、化学反应器热点全靠它采。板载冷端补偿+16bit ADC，Ovation 控制器通过 Point Builder 直接组态 TC 类型及工程量转换，不需要外部变送器把 TC 转 4–20mA，省一层隔离栅。
坦白讲这卡结构简单可靠，现场故障多是端子块螺丝松动或 TB 排腐蚀引起某通道漂移，模块本身较少坏。Westinghouse Ovation 现归 Emerson，该型号仍在有限供应但部分老批次已转 5X 新编号，功能 pin-to-pin 兼容可直接替。老电厂 MRO 找全新库存或测 OK 拆机件即可。
应用场景与行业案例
我在现场最常见是火电厂 Ovation 系统——锅炉炉管壁温几百个测点，全进 1C31113G02 采 K 型/J 型 TC，配 TB 端子块就近接线。出问题一般是某通道 CJC 偏差大或 TB 端子氧化，极少整卡坏。
典型场景：
- 火电/核电二回路—Ovation 采集锅炉过热器/再热器壁温 TC 信号（数百点），1C31113G02 做冷端补偿直接入 DCS
- 化工反应器温度场—多支 T 型/E 型 TC 监测反应釜温度分布，差分输入抗共模干扰
- 造纸蒸煮锅—K 型 TC 测蒸煮温度，Ovation 做趋势记录和联锁
- 老线 MRO 备件—原卡 LED 全灭（背板接触或卡体故障），热备换卡恢复（参数在控制器，不需重下装）
真实案例：西北某 300MW 燃煤机组，Ovation 1.7 版本，#3 号壁温柜一块 1C31113G02 报”Open Circuit”所有 8 通道（实际 TB 端子排螺丝松脱致 TC 参考端悬空）。初判模块坏订了备件，拆旧卡插上新 TB 拧紧——通道恢复正常，原卡实际好的。后要求全厂 TB 端子每年一轮力矩检查。老师说多备两块卡没错，但Ovation TC 卡先查 TB 端子再怀疑模块，八成是接线问题。
常见问题解答 (FAQ)
Q1：支持热插拔吗？更换时要注意什么？
Ovation LC/OC I/O 模块设计支持在线更换（热插拔），但建议：记录通道报警状态 → 松模块固定销 → 拔出 → 插新模块（确认 TB 端子块在位且接线完好）→ 观察 PWR/COMM 灯。控制器会自动重读模块 ID，无需下装数据库（参数已在控制器 RAM）。若组态中新加槽位才需下装。
Q2：和高电平 AI 模块（如 1C31125G02）能混插吗？能互相替代吗？
物理上都能插 Ovation I/O 槽，但功能不能互替。1C31113G02 是低电平 TC/mV，1C31125G02 是高电平 4–20mA/0–10V。TC 信号进高电平卡读不到或严重偏低，反过来高电平信号进低电平卡可能饱和/超量程。买前核对原槽位模块标签。
Q3：端子块用哪个？螺丝和弹簧型能混用吗？
标准配 1C31116G01（螺钉型）或 1C31116G02（弹簧笼式）。同一机架内可混用不同类型 TB，只要现场接线方式匹配。模块插针兼容两种，换 TB 时注意旧线能否压入弹簧端子。
Q4：Emerson 新编号 5X00191G02 和 1C31113G02 关系？
5X 开头是 Emerson 后期重新编的 Catalog No.，电气/固件/pinout 完全兼容 1C31113G02，可直接替代。采购时若 1C 老编号缺货问有无 5X00191G02。
