描述
产品详情

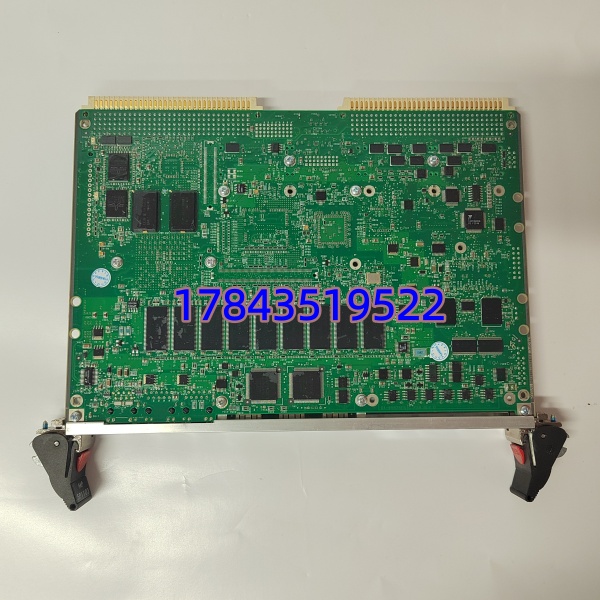

· 型号：MVME6100（例 MVME61006E-0163R / MVME6100-0173 等，后缀表示内存容量及前面板类型）
· 品牌：Emerson（原 Motorola → Freescale → Artesyn Embedded Computing）
· 系列：MVME6100 VMEbus SBC 系列
规格参数
- CPU：NXP（Motorola）MPC7457 PowerPC G4，主频 1.0/1.267 GHz（依版本），集成 128-bit AltiVec 向量协处理器
- L2 Cache：512 KB，L3 Cache 可选 2 MB（依版本）
- 内存：板载 DDR SDRAM with ECC，标配 512 MB，常见 1 GB，最大 2 GB（依后缀）
- 闪存/启动存储：128 MB NAND Flash（双 Bank 镜像），存放 MOTLoad 固件及启动镜像
- VME 总线接口：Tundra Tsi148 VME-to-PCI-X Bridge，支持 VME64x A16/A24/A32/A40/D64 及 2eSST 协议，峰值 320 MB/s
- PMC 扩展：2 × IEEE 1386.1 PMC-X 插槽（32/64-bit 33/66/100 MHz PCI-X），可承载 1553B、A/D、光纤等子卡
- 以太网：2 × 10/100/1000Base-T 千兆以太网（RJ45，前面板 LAN1/LAN2）
- 串口：2 × 异步串口（RS-232/422/485，DB9 或 RJ45，DEBUG/COM1 + COM2）
- USB：2 × USB 2.0（前面板，部分配置 4×）
- 存储接口：Ultra-160 SCSI（部分版本）或可选 SATA/IDE 桥，部分批次无
- 实时时钟/NVRAM：电池备份 RTC + NVRAM（注意：纽扣电池老化会导致配置丢失）
- 供电：由 VME 背板提供 +5V（典型 5A）、+12V/-12V（视配置），典型功耗 20~25W
- 工作温度：商业级 0~+55℃；宽温版（需核对）可达 -40~+85℃（风冷）
- 尺寸：6U VME Eurocard 233 × 160 × ~20 mm（深约含 PMC 后伸出）
- 固件/OS 支持：MOTLoad / U-Boot，支持 VxWorks 5.x/6.x、嵌入式 Linux（2.4/2.6 BSP）、QNX、RTEMS
- 状态：EOL 停产，官方延保/再制造服务逐步收缩，市面以渠道全新库存或测试良品流通
产品介绍
MVME6100 是 Emerson/Motorola 在 VME 架构黄金时代的旗舰单板计算机，首款大规模采用 Tundra Tsi148 桥片支持 2eSST 高速 VME 总线的 PowerPC SBC。它不只是”CPU板”——它是一台塞进 6U 槽位的工业计算机，跑 VxWorks 或 Linux，通过 VME 背板管理整个机箱的 I/O 板卡（MVME333、MVME224 等），同时双 PMC-X 插槽可扩展任意标准 PMC 子卡。
相比上一代 MVME5500 或老 68K 架构 MVME162/172，6100 的 2eSST 把 VME 总线带宽从几十 MB/s 拉到 320 MB/s，AltiVec 单元对雷达信号处理、图像预处理有实质加速。向下兼容老版 VME 外设卡，老系统升级时通常只需换 CPU 板重编译 BSP，背板和 I/O 卡照用——这是我见过的性价比最高的 VME 老线延寿方案。
应用场景与行业案例
痛点切入：
核电厂或大型钢厂 DCS 的 VME 机箱里 MVME162（68K）跑不动新算法、千兆网口没有，厂家早就停产找不到备件。整机换 VPX 或新 DCS 要几百万和长停机窗口——换 MVME6100 能原地续命 10~15 年，I/O 背板全保留。
典型场景：
- 电力/火电 FSSS 及汽轮机保护系统——原 VME 机箱主控板老化，6100 直接替换旧 CPU 板，VxWorks BSP 迁移后原 MVME 系列 I/O 卡全部复用
- 半导体检测/医疗影像（CT/PET）——双 PMC-X 插图像采集卡 + AltiVec 向量处理，适合数据密集实时运算
- 舰船/雷达测控——宽温版 6100 耐受恶劣环境，2eSST 保证大数据量回传不阻塞
- 老旧产线 SCADA 前置采集站——双千兆口做协议网关 + VME I/O 汇集，比另建 PC 架构省机柜空间
真实案例：
南方某 300MW 机组 FSSS 系统，原配 MVME162-513 坏了一块，库房无备件。停机窗口只有周末 48h。我建议直接升 MVME6100-0173（1GB ECC），原 MVME333S 串口卡和 IP 模块原位不动。拿原厂 BSP 重新编译内核适配 Tsi148，周五晚切电更换，周六联调 VME 地址映射，周日上午并网。老师傅说：”早知道能这样，前两年那块 162 就该换了，省得提心吊胆。”
