产品详情

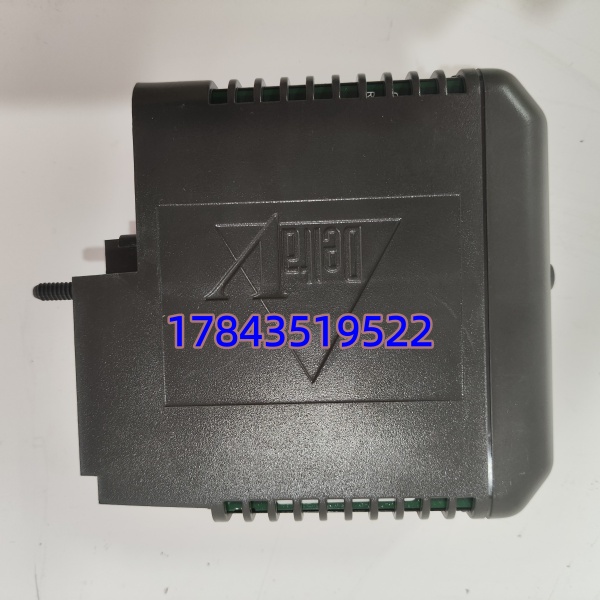

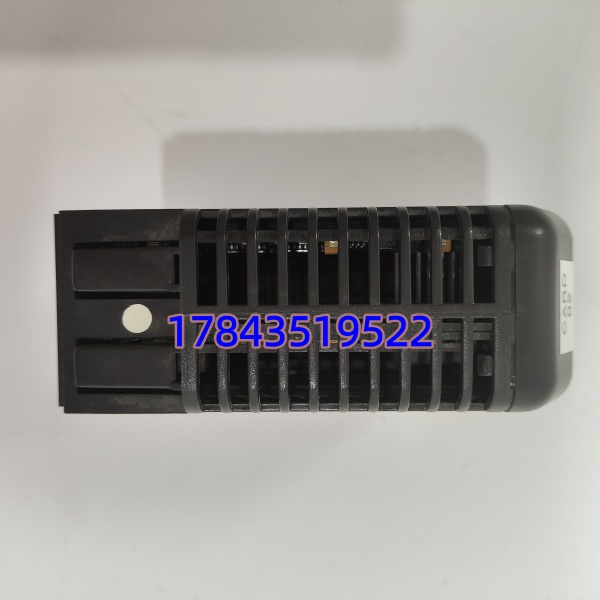

· 型号：KJ4110X1-BA1
· 品牌：Emerson Automation Solutions（DeltaV 系统）
· 系列：DeltaV M-Series Local I/O Module — 8-Channel Analog Input, 4–20 mA, HART Enabled (Type BA1)
技术参数
- 产品型号：KJ4110X1-BA1（亦见 KJ4110X1-CA1 / -DA1 为早期/后期变体）
- Emerson 物料号：KJ4110X1-BA1（CHARACTERIZATION: Linear; HART Enabled; 8 AI 4–20 mA）
- 所属系统：Emerson DeltaV M-Series I/O（配合 M-series 卡笼 KJ4001X1-CA1 及 MD Plus 底座 KJ4001X1-NB1 等）
- 模块类型：Analog Input (AI) — 电流 loop 输入，2-wire/3-wire/4-wire 变送器兼容
- 输入通道数：8 通道独立（每通道独立 A/D）
- 输入信号范围：4–20 mA（线性），可软件组态 0–20 mA 或 NAMUR NE43 断线检测（<3.6mA / >21mA 报警）
- 分辨率：16 bit A/D converter（≈ 0.0015% FS）
- 精度：±0.1% of Span（Typical @ 25℃, 包括线性/重复性/滞后）
- 输入阻抗：≈ 250 Ω（HART 耦合阻抗），符合 HART Bell 202调制要求
- HART 支持：HART 6.x / 7.x Slave Comm.，每通道可读 DD 定义变量（PV/SV/TV/QV），支持 Burst Mode
- 隔离：通道至通道及通道至系统侧 ≥ 500 V DC（光电隔离），现场侧与逻辑侧隔离
- 供电方式：由 M-series 底座背板取 24 V DC（典型 19–30 V DC 系统电源，来自 PS 系列如 KJ1501X1-BC1）
- 模块功耗：典型 4.8 W（满载 8 ch HART active）
- 状态指示：前面板 LED — OK（绿/红闪烁=正常/故障）、各通道 Active（可选，依固件显示通信状态）
- 现场接线：通过 M+ Terminal Block（MD Plus 底座），每通道 2 线 (+ / – Loop)，推荐屏蔽双绞线 AWG 18-22
- 更新时间：典型 100 ms（可组态 Fast / Normal / Slow Scan）
- 工作温度：0℃ ～ +60℃（IEC 60068-2-1/2），存储 -40℃ ～ +85℃
- 相对湿度：5% ～ 95% RH（非凝露）
- 防护：模块本体 IP20（机柜内），符合 NEMA 250 Type 1
- 危险区域认证：FM / CSA / ATEX / IECEx Class I Div 2 / Zone 2（依具体证书号，以模块铭牌为准）
- 生命周期：Active / Legacy（部分区域标注 Mature，建议确认 Emerson Product Notice），原厂交期波动 8–16 周
- 配套底座（须另配）：M+ Terminal Block — 推荐 KJ4001X1-NB1（MD Plus 8-ch AI/AO 底座）或对应高密度变体
产品介绍
炼油装置 DeltaV 画面某 AI 点突然显示 “????” 或 -999——先查端子电压是否在 16~24V（有源变送器回路），再拔卡看 OK LED 是否红色闪烁。某个项目里碰到旧底座是不带 HART 透传的早期 MD 型，插 KJ4110X1-BA1 虽能采模拟量但 HART 资产管理读不到现场表，换成 MD Plus（KJ4001X1-NB1）解决。KJ4110X1-BA1 是 DeltaV M-Series 最常用 8 点 AI 卡：每通道 16bit、支持 HART 6.x 数字通讯、NAMUR 断线检测开箱即用，插进 M 卡笼后在 DeltaV Explorer 里自动识别，不需要额外驱动。
采购提醒：严格来说此卡只配 M-series 底座（MD Plus 推荐），不能插 CIOC（KJ3001 以太网 I/O 基座）或 SIOC 无线模块底座——物理卡扣不同插不进。老系统若在用 KJ4110X1-CA1（早期无 HART 或 HART 5），BA1 通常可原位替换（HART 功能升级），组态软件需 DeltaV v9.3+ 完整支持全部 HART 变量，低版本建议先确认。旧卡铭牌拍清发客服核对再下单。
替换与升级建议
✅ 直接替换
- KJ4110X1-BA1 ← 不同批次/Rev（全兼容，插拔更换后 DeltaV 自动重认硬件，无需改组态，建议记好底座端子接线位置防错位）
- KJ4110X1-CA1（早期版）→ 升 BA1：物理底座兼容（均用 MD Plus），BA1 增加 HART 6.x 支持及改进 A/D，原 DeltaV 工程通常无需修改直接下载，建议确认 DeltaV 版本 ≥ v8.4 以获得完整 HART DD 支持
⚠️ 需核对底座/组态
- KJ4100X1-BA1（密度不同或 AO 卡）→ 不可混用，AI/AO 物理引脚分配不同
- 若您现用老底座 KJ4001X1-MD（非 MD Plus / 非 M+）： 可插但 HART 透传可能失效（取决于底座版本），建议同步升级到底座 KJ4001X1-NB1（MD Plus）以获得完整功能
❌ 硬件不兼容
- DeltaV S-series I/O（KJ2000 家族）、CSI 机械监测卡、Fisher ROC — 背板总线不同
- 非 Emerson 品牌 AI 模块（如 ABB AI801 / Honeywell SI 等）——无任何兼容
急件靠渠道库存调剂（1–3 工作日），原厂新件交期常 8–16 周 LTB 状态建议提前做 Critical Spares 清单。
常见问题解答 (FAQ)
这卡能直接换我机柜里坏的 KJ4110X1-CA1 吗？程序要改吗？
物理能插进同一个 MD Plus 底座，DeltaV 工程通常不需修改（BA1 向下兼容 CA1 功能并增 HART 6.x），控制器在线下载 I/O 配置一次即可，约 5 分钟。不确定先让 DCS 工程师确认 DeltaV 版本。
带不带底座和端子？HART 能读到表吗？
标准报价不含底座及端子排。必须配 M+ Terminal Block（推荐 KJ4001X1-NB1 MD Plus），旧 MD 底座 HART 可能不透过。卡本身支持 HART 6.x，配 MD Plus 底座 + 现场 4–20mA HART 变送器即可读 PV/SV。
通道值飘或无显示先查什么？
量回路电压（应有 ≥16V DC 两线制），查屏蔽层单端接地，确认端子紧固力矩 0.5–0.6 N·m 不虚接。OK LED 红闪说明模块自检故障或背板 24V 异常。
支持 NAMUR 断线检测吗？
支持，在 DeltaV 组态里勾选”I/O Alarm – Sensor Failure (NAMUR)”即可，低于 3.6mA 或高于 21mA 触发报警位，适合安培回路断线监视。
交期和质保？
页面有库存为渠道现货 1–3 工作日发，无货原厂调货约 8–16 周。测试件附通道通电检测报告，店铺质保 12 个月（非 Emerson 原厂保），全新原厂盒装享 Emerson 标准保修。
