Emerson KJ3204X1-BA1 VE4002S1T2B5 | DeltaV 32通道DO模块

描述

关键技术规格

产品深度介绍

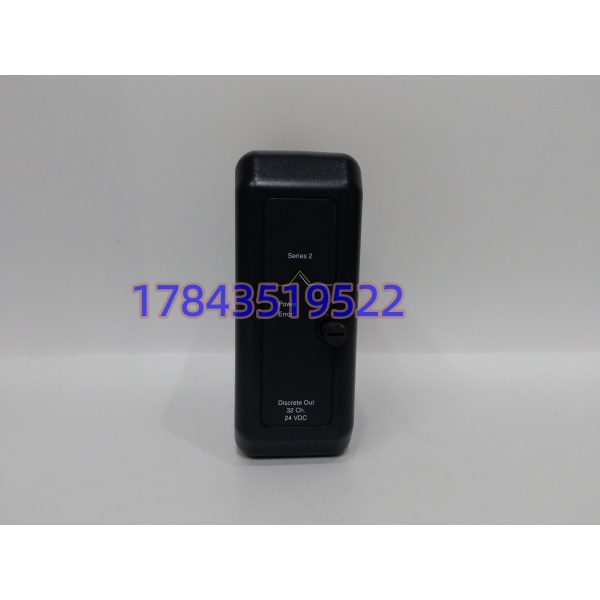

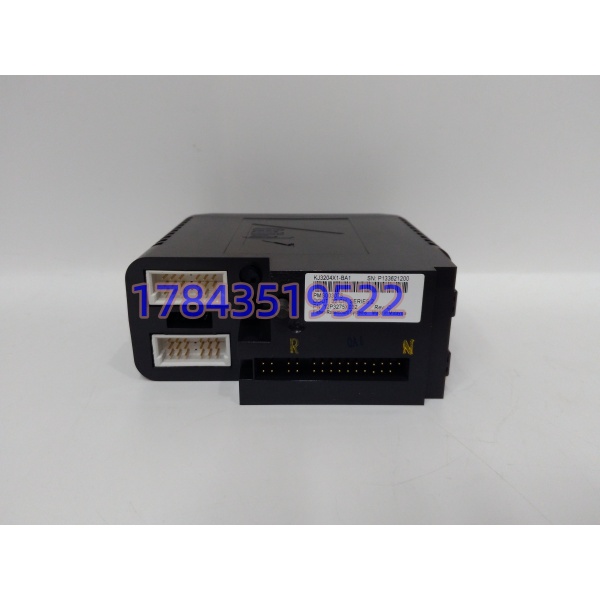

KJ3204X1-BA1 (部件号 12P3275X032) 是艾默生DeltaV DCS系统中的一款32通道高侧离散量输出卡，属于DeltaV传统I/O (Traditional I/O) 子系统的核心组件 。VE4002S1T2B5 (部件号 KJ4001X1-CJ1) 是与该DO卡配套的32通道端子板 。

DO卡这边，采用高侧 (High-Side) 源电流输出架构——每个通道直接切换24VDC正极到负载。这种拓扑在电气环境恶劣的现场比低侧输出抗干扰能力强得多，而且共用负极的接线方式让排查故障变得更直观。每个通道带过流保护、开路检测、短路保护，通道状态有独立LED指示灯 。整卡满足ISA G3防腐标准，PCB做了保形涂层处理，在化工厂那种腐蚀性气体环境里能扛得住 。

端子板这边有个值得说的点——KJ4001X1-CJ1用的是弹簧压接 (Spring-Clamp) 端子，不是传统的螺丝端子 。干过现场的都知道，螺丝端子用久了会松，尤其是有振动的地方——压缩机房、汽轮机旁边，每年都得拿螺丝刀紧一遍，不然信号时断时续，查起来要命。弹簧端子靠金属弹片持续压紧线芯，热胀冷缩和振动都不影响接触力，装上去就不用管了。接线也快，剥线10mm，往端子口一插就锁住了，比拧螺丝省一半时间 。

应用场景与行业案例

这俩东西是干什么的？

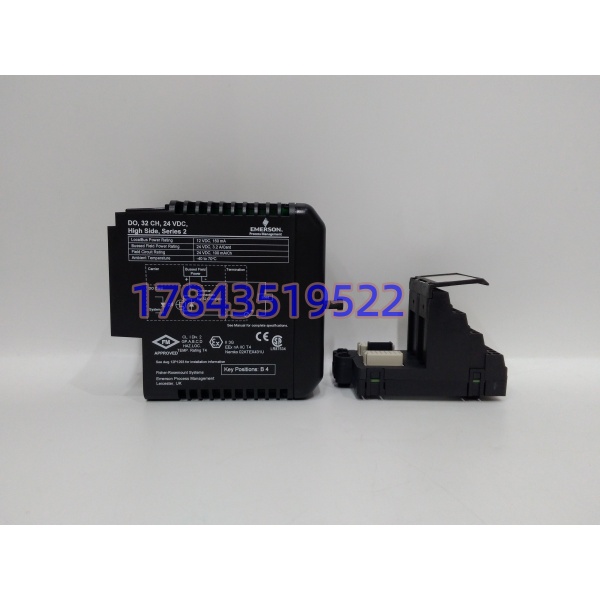

KJ3204X1-BA1是DO卡，装在DeltaV机架的I/O接口载板上。VE4002S1T2B5是端子板，卡在DO卡前面，现场设备的信号线全接在这块板子上。一个输出通道对应一个现场设备——DO卡给信号，端子板把线接出去。

这套组合在DeltaV系统里用得非常多。DO卡负责逻辑控制，端子板负责物理接线。换卡的时候不用拆线，端子板留在机架上，直接把旧卡拔下来、新卡插上去就行。这个设计在现场维护时很实用——不用重新压线、不用核对线号，插拔就完事。

典型应用场景

1. 石油化工 – 电磁阀控制
   炼油厂、化工厂里的开关阀、切断阀，绝大多数是电磁阀驱动的。DCS给出开/关指令，DO卡输出24VDC给电磁阀线圈，阀门动作。尤其是紧急切断阀 (ESDV) 和放空阀，对DO卡的可靠性要求很高——该动作的时候必须动作。
2. 电厂 – 继电器和接触器控制
   电厂辅机系统里，DO卡驱动中间继电器、接触器线圈，间接控制电机启停。给水泵、循环水泵、冷却风机这些设备，DCS通过DO卡发启动/停止指令。
3. 制药 – 指示灯和报警器
   洁净车间里，设备状态指示灯、声光报警器，都靠DO卡控制。生产线的运行状态、故障报警，通过DO卡驱动现场的指示灯和蜂鸣器反馈给操作员。
4. 水处理 – 阀门和加药泵控制
   污水处理厂的电动阀门、加药泵的启停控制，也用这类DO卡。通道数量多、控制点分散，32通道的高密度卡正好合适。

一个现场的真实教训

去年华北某化工厂，BDO装置的一套DeltaV系统，有一个DO卡控制的切断阀偶尔不动作。操作员在中控室点开阀按钮，阀门没反应，过几分钟再点又好了。仪表工老刘去现场查了好几次，万用表量了电压正常，线圈阻值也对，就是找不出毛病。

后来查了故障记录，发现这个问题多半出现在白班和夜班交接前后——正好是巡检工拿抹布擦机柜的时候。问题出在螺丝端子松动，擦柜子时抹布碰到线缆，接触不良的端子就断开了。过一会儿自己又接触上了，所以时好时坏。
