产品详情
· 型号：5X00070G04
· 品牌：Emerson（Fisher-Rosemount DeltaV DCS）
· 系列：DeltaV M-Series — Digital Input Module (DI), 24 V DC, 32-Channel
规格参数
- 产品描述：Emerson DeltaV M-Series Digital Input Module, 24 V DC, 32 inputs, grouped isolation
- 部件号：5X00070G04（G04 = Rev/批次，功能兼容同期 G01/G02 依 Emerson 兼容矩阵；部分文档交叉引用旧 M-series DI 编号）
- 输入类型：24 V DC 干或湿接点（典型 Source 接线：Terminal Common 接 +24V DC，Input 点接通 0V/DCOM 为 Logic 1；Sink 接线依现场电源极性可调整，但 DeltaV M-DI 标准设计为 Source）
- 输入点数：32 点（通常 2 groups ×16 或 4 groups ×8，每组独立 COM 端子）
- 输入阈值：Logic 1 = 15–30 V DC @ 24V 系统，Logic 0 ≤ 5 V DC，典型输入电流 ≈4–7 mA/点
- 隔离：通道组 — 逻辑侧光电隔离 ≥500V DC；现场侧各组间通常不隔离（共参考），组间与逻辑侧隔离
- 配套 I/O Carrier/Base：典型配 5X00063G01（M-Series I/O Carrier）或对应 DeltaV 端子底座；模块插 Carrier 锁紧
- 状态指示：Module OK / Active LED + 每点（或每组）Status LED（亮=输入有效/True）
- 供电：模块逻辑电由 DeltaV I/O Extender/Carrier 背板引入 +5V/+24V（现场 24V 接 Carrier 端子，非模块直接接）
- 更新时间：随 DeltaV Controller Task Period，典型 100 ms（可配 Fast I/O Scan 至 50 ms 依 Controller 及 I/O 类型）
- 工作温度：0℃ ～ +60℃，存储 -40℃ ～ +85℃
- 相对湿度：5%–95% RH 非冷凝
- 安装：插入 DeltaV I/O Carrier（安装在 DIN 导轨或机架），现场线接 Carrier 端子排
- 认证：FM / CSA / CE / ATEX/IECEx（依具体版本及 Zone 分类选项），符合 IEC 61131-2
- 状态：Legacy / 停产 — MRO 拆机或 Emerson 授权服务渠道获取（新型 KJ3001V 系列替代建议询 Emerson）
产品介绍

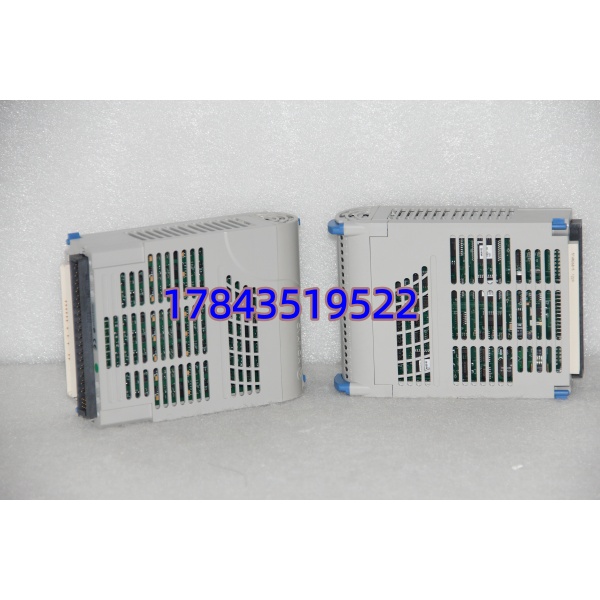

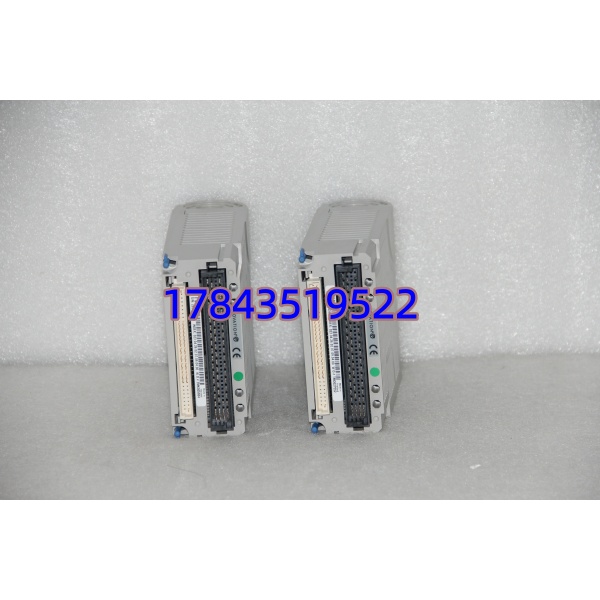

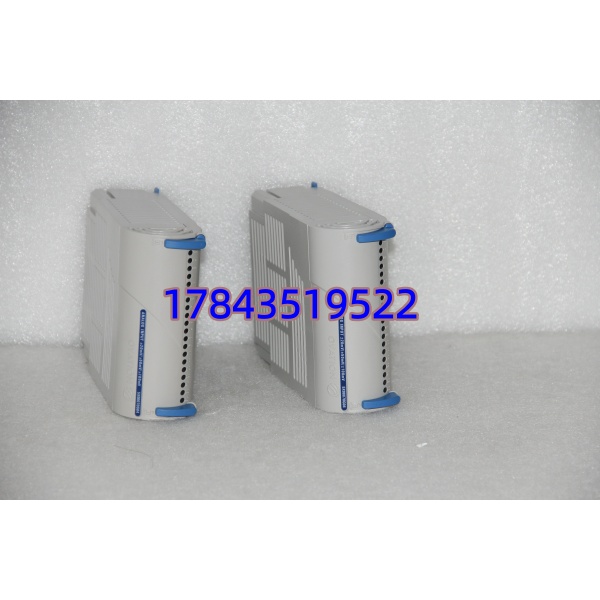

5X00070G04 是 Emerson DeltaV M-series 的 24V DC 数字量输入卡，插在 I/O Carrier（如 5X00063G01）上把现场开关量送进 DeltaV Controller。DeltaV DI 通常按组分 COM——现场公共端接 +24V，点对地闭合为 True，与大多数 PLC 源型接法一致。模块不含用户逻辑，I/O 映像由 Controller 按组态周期刷新。
坦白讲，DeltaV 老 M-series 卡最常见的坑：① 买错成 KJ3001V 系列——接口/Carrier 不兼容，KJ 系列需配 KJ 载体不能插 M-Carrier；② 现场 DI 点全 0 先查 Carrier 上 24V 熔丝/端子压紧度（我曾遇整组 COM 松导致悬浮拾感应变随机 1）；③ G 后缀（G01/G02/G04）多数可混插但极老 Controller 偶尔挑 Rev——插上新卡若 Diagnostics 报 Module Mismatch 核对 Emerson Compatibility Bulletin。换卡不需下装，但建议记好 SOE 关联点避免短暂报警。
应用场景与行业案例
痛点切入
DeltaV DI 卡故障现象：单点/整组恒 0 或 1、Controller 报”I/O Module Not Responding”、Module OK 灯灭。精细化工/制药连续装置非计划停代价高——M-series 已逐步被 KJ 系列替代，原厂交期长，现场至少冷备 DI/DO 各一块。
典型场景
- 炼油/石化/精细化工 DeltaV 装置→ 泵运行反馈、压缩机允许/跳闸信号、PSD 按钮进 DeltaV 联锁
- 制药/生物反应器 DeltaV 系统→ CIP/SIP 阀门限位、急停、安全门开关 DI 进 Batch 控制
- 存量 M-series I/O 柜 MRO 替换→ 原 BOM 列 5X00070G04 直接 1:1 替换（确认 Carrier 是 M-series 非 KJ）
- 与 DeltaV M-series AI/AO/DO 共 Carrier 配置→ 典型过程 I/O 柜
- 老卡失效替换→ 拔旧插新、Carrier 接线不动、确认 Controller 识别新模块即 OK（需同类型 DI）
真实案例
南方某精细化工厂，DeltaV M-series I/O 柜 DI 卡（5X00070G04）对应一组反映”反应釜搅拌运行”在 DeltaV 操作站偶发丢失后自行恢复。到电子间轻按卡发现微松——Carrier 锁紧杆塑胶微裂未完全扣死。重新扣紧、听”咔”声确认，LED 恢复。顺手把同柜所有 M-series 卡锁紧杆做检查，订了一块 5X00070G04 拆机件冷备。老师傅说：”DeltaV 卡很少真坏，Carrier 机械松脱和端子力矩不足才是头号隐形故障。”
常见问题解答 (FAQ)
Q1：5X00070G04 支持热插拔吗？能带电拔插？
DeltaV M-series I/O 模块设计支持 Hot Swap，但操作前确认不影响安全联锁（重要跳闸/ESD 关联 DI 建议先旁路报警或安排在窗口期）。步骤：记录报警→拔旧（Controller 短暂报 I/O Timeout）→插新→等待 Module OK 亮→确认 Diagnostics 无 Fault→复归报警。若关键装置建议事先核对 Emerson DeltaV 版本文档确认该 Carrier 允许热插拔。
Q2：G01/G02/G04 能混用吗？换要改组态或下装吗？
一般不需要改 HW 组态——DeltaV Controller 识别模块类型(DI 32ch 24V DC)及点数，G-suffix 多属制造/EEPROM 差异。绝大多数可互换；插上新卡若 Diagnostics 报 Unsupported Module 核对 Emerson Compatibility Note。同类型 DI 换件无需 Download，仅需 Activate 若 HW 变更被检测到（通常自动识别不触发 change）。
Q3：换新 DI 卡需要重新下载控制策略或点数据库吗？
不需要。I/O 模块不含用户策略/点定义，点分配在 DeltaV Engineer Station 的 I/O Definition 里。只要同类型 DI 模块插对应 Carrier，Controller 自动识别。建议在 Operator Station 核对对应 DI 点状态与现场开关位置一致后再恢复正常运行。
