描述
产品详情

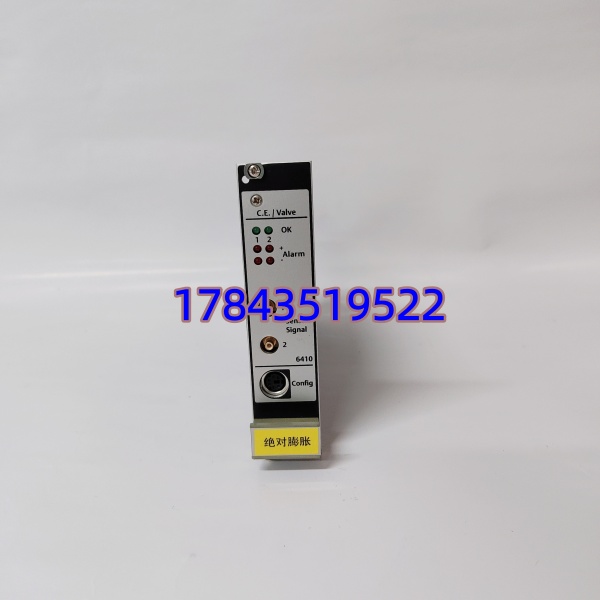

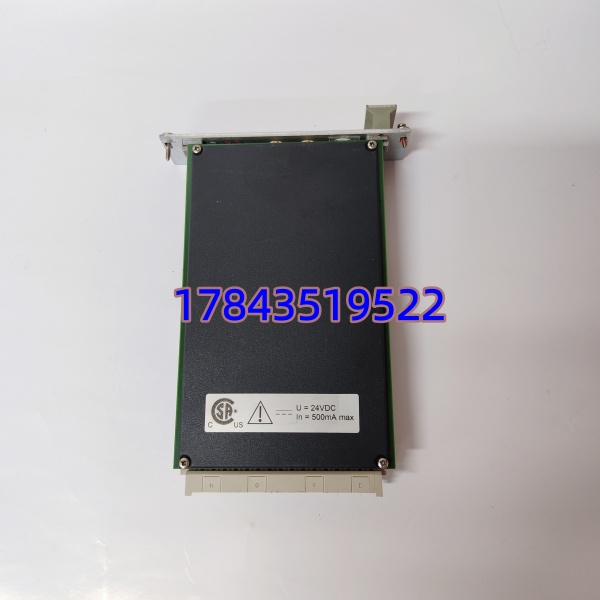

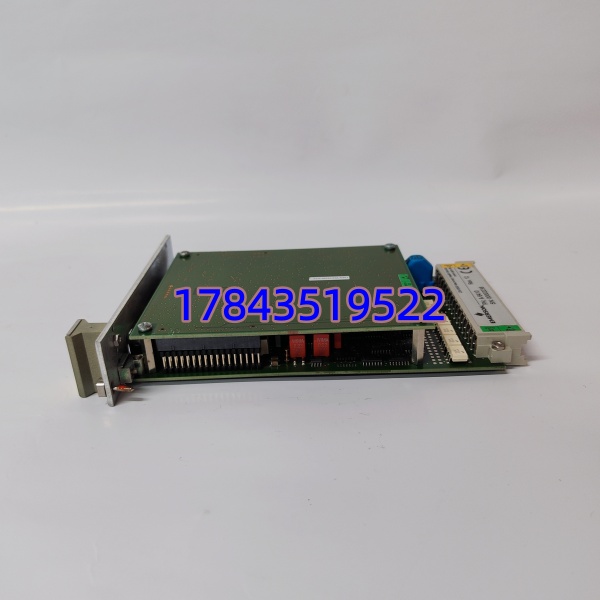

· 型号：A6410（CSI 6500 / AMS 6500 — 4-Channel Vibration & Position Monitoring Module）
· 品牌：Emerson (CSI / AMS Asset Optimization)
· 系列：CSI 6500 (AMS 6500) Machinery Health — A6410 Module
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | A6410（CSI 6500 / AMS 6500 系列） |
| 常见关联 P/N | 通常随 Framework Interface 卡如 A6500-IF 或 A6500-FW；Spare 单独订 A6410 |
| 制造商 | Emerson Automation Solutions (former CSI Inc., Knoxville TN) |
| 产品类型 | 4-Channel Vibration / Position Monitoring & Dynamic Data Acquisition Module for CSI 6500 Rack |
| 适用系统 | CSI 6500 / AMS 6500 Machinery Health Monitor Rack（与 Bently 3500 并立或替代轻保护）；可配合 3500/42M 作预测监测层 |
| 输入通道 | 4 路独立可编程 — Proximitor (3300 XL 8mm 需外前置器或内建 Proximitor 依 CSI 6500 配置)、Velocity (Velomitor)、Accelerometer (IEPE 恒流 2～20mA) |
| 输入范围 | Proximitor -4～+20 V DC (gap voltage -2～-18V typ)；Vel ±25 mm/s pk；Accel ±50 g pk (依 sensor) |
| A/D 转换 | 24-bit Sigma-Delta Σ-Δ ADC，每通道 max 51.2 kS/s (user selectable decimation) |
| 静态报警 | 每通道 Alert / Danger 阈值（存于 Framework 卡 NVM），可驱动 Framework Relay 输出 |
| 动态数据 | 波形/频谱 经 Framework 卡 → Ethernet TCP/IP 至 AMS Suite / OPC Server；本地 BNC Buffered Output (1 per ch typical) |
| 缓冲输出 | 每通道 1× BNC (AC coupled or DC coupled 依 config) — 短路保护 |
| 供电 | CSI 6500 机架背板供 +5V / ±15V（典型 <6W/module） |
| 通讯至上位 | 通过 CSI 6500 Framework Interface Card (A6500-IF / A6500-FW) — Modbus/TCP 或 Emerson proprietary to AMS |
| 状态指示 | 前面板 PWR / COM / CHx Active LED |
| 安装 | CSI 6500 机架 Slot 1–8（与 Framework 卡共存 — 通常 Slot 1 = Framework IF, Slot 2～ = A6410 etc.） |
| 工作环境 | 工作 0～+60℃（涂层版 -25～+70℃ 依 Option），存储 -40～+85℃，湿度 5%～95% 非冷凝 |
| 认证 | CE / UL / CSA / FM Cl.I Div.2 Grp A-D T4 (依 Option) / ATEX/IECEx (coated ver.) |
| 停产状态 | CSI 6500 A6410 部分早期 HW Rev 进入 Limited Availability — 新 CSI 6500 仍产但交期波动；市面 NOS + 拆机测好 |
产品介绍
现场碰过电厂 #3 机 TSI 柜旁并立 CSI 6500 架—— Ch2 缓冲 BNC 无波形但静态值 OK，查为 BNC 驱动运放偏置漂移换 NOS 恢复。（严格来说 做预测监测为主兼轻保护，区别于 3500/42M 专职 SIL 保护——它挂不影响跳机但失去波形上传致 AMS 趋势断链、ISO 振动报警可能不触发。原厂对 CSI 6500 部分老 Rev 限供——到货第一件事核对 Framework IF 卡 FW Ver. 能否识别(通常自动 若 not obsolete)，建议做通道仿真注入已知位移/振动确认动态波形 & 静态报警点。）
是旋转设备 PHM(预测健康管理)”眼睛”——失它不停机但失去早期故障趋势可能延判轴承失效。从 TCO 看单价中高二手有但 Emerson 交期曾见 12–20 周，建议按在役 CSI 6500 机架含 总数 ÷2 向上取整最少备 1 件（同 Rev），注意配套 Framework IF 卡也按 N+1 备。若是 兼作轻保护(Alert/Danger relay 参与联锁) 升 A类按 N+1 各备。
替换与升级建议
✅ 直接替换
- ←→ 同 P/N 不同 Date Code / Rev 字母 —— 插 CSI 6500 机架 → Framework IF 卡识别 → Download Channel Config (存 Framework NVM) 或 Auto-Load → Confirm CHx Active LED & BNC Buffer 波形。不需重组态 AMS 数据库(只需确认 comm)。
⚠️ 软件兼容（需确认 Framework FW）
- 极早期 (Rev A/B) 与新 Framework IF 卡 FW 可能单向兼容——新 通常向下兼容旧 FW(少数早期 FW <v2.x 不认新 board ID → 升 Framework FW 小工作量)；反之老 在新 FW 正常。采购优先按原柜在用 Rev 匹配或确认 Framework IF 卡可升版。
❌ 硬件不兼容
- Bently Nevada 3500/42M / 3500/22M —— 物理机架不同背板不同组态不同——严禁替用互插。
- 任何工业 DAQ (NI 92xx / Advantech USB-4716 等) —— 无 CSI 6500 背板 & AMS 协议，不可原位替。
