描述
产品详情

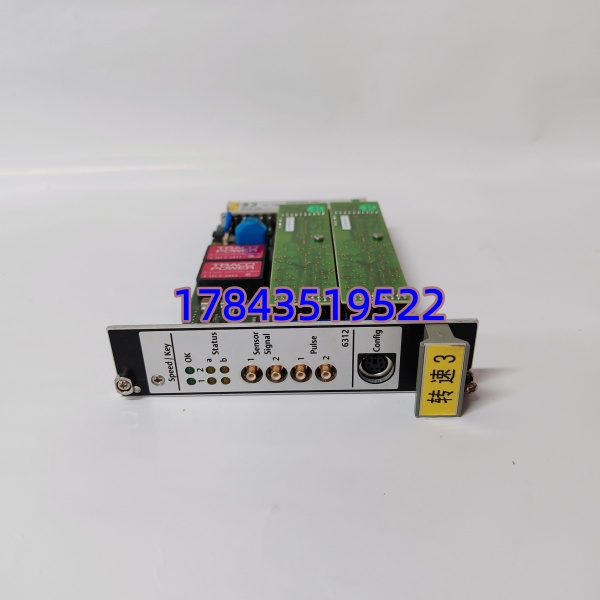

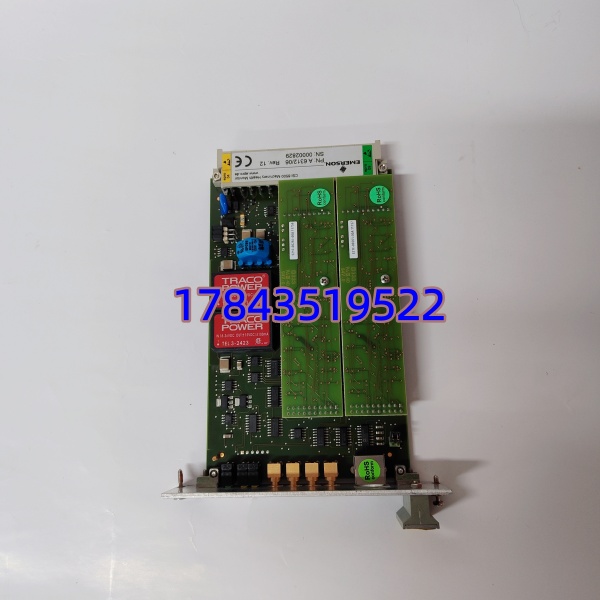

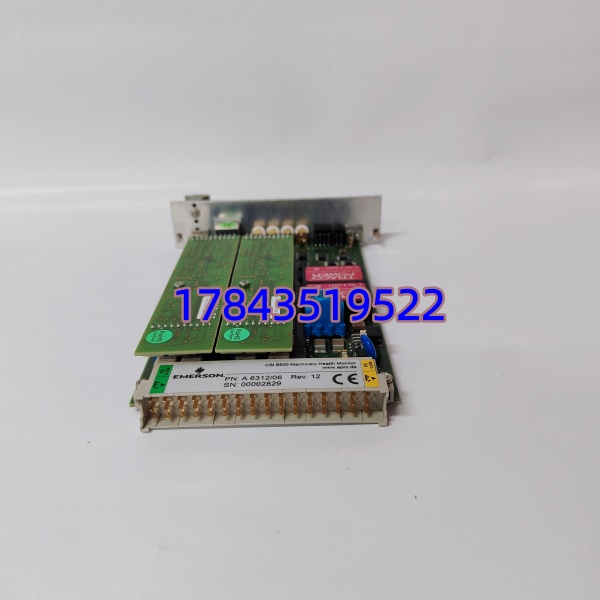

· 型号：A631206（对应DeltaV S‑Series 8‑Channel AI Termination Assembly，文献中也标8‑631206‑xx）
· 品牌：Emerson（DeltaV — Fisher Rosemount Systems heritage）
· 系列：DeltaV S‑Series I/O — Analog Input Termination Base (Terminal Block w/ Electronics Carrier interface)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品标识 | A631206 / 文献编码 8‑631206‑xx（Emerson DeltaV S‑Series AI Termination Block） |
| 设备类型 | DeltaV S‑Series Analog Input Termination Assembly（端子底板+电子卡插座，需插入S‑AI 8‑ch Electronic Module） |
| 适用系统 | Emerson DeltaV S‑Series I/O（配合S‑Carrier / S‑Bus Interface Module，不适用于KJ3000/M‑Series Plus直接安装） |
| 配合电子卡 | 典型为S‑AI 8‑channel Analog Input (4‑20mA / TC / RTD 依卡类型)，端子定义依所选电子模块手册 |
| 现场接线 | 8通道独立模拟信号 + 公共COM，采用可插拔螺钉端子排（Phoenix‑style），线径推荐0.2–2.5 mm² |
| 供电来源 | 由S‑Carrier背板通过电子模块取电（端子本体一般不另供24V，现场回路供电型变送器需外供电源接入端子排） |
| 保护元件 | 部分批次自带每通道或公共端熔丝(Fuse 5×20mm, 通常250V 2–5A)，老批次无保险→建议核对实物标签 |
| 地址设置 | 节点逻辑地址由Carrier槽位及S‑Bus Interface Module配置决定，端子板无DIP设址（与KJ卡不同） |
| 指示LED | LED位于插入的电子模块上（OK / Fault / Channel Active），端子板本身无灯 |
| 安装方式 | 卡入S‑Series Carrier（水平或垂直导轨安装依柜设计），先固定端子板再插入电子模块锁定 |
| 工作环境 | 0 … +60℃（IEC 60721‑3‑3 Class 3K5），湿度 5–95% 非冷凝 |
| 存储环境 | −40 … +85℃ |
| 认证 | CE, cULus, FM（Class I Div 2 Groups A‑D T4 依整体系统认证），符合 ISA‑S91.1 |
| 尺寸 / 重量 | 约单槽S‑Series宽(≈22–25mm) × 深≈120mm，含电子模块总≈0.3kg |
| 特殊说明 | 严格区分A631206与A6312xx其他变体（DI/DO/AI HART等）——端子排列不同，混插会烧通道 |
产品介绍
炼化装置DeltaV S系列柜最怕模拟量全通道”Unassigned”或”Hardware Fault”——十有八九是端子板背面针脚氧化或电子模块没插紧，少数情况是老端子板熔断元件失效。A631206就是那块带螺丝端子的底板，现场4‑20mA/热电偶/热电阻信号从这里进系统，它自己不带处理逻辑，必须插入对应S‑AI 8‑ch电子模块才能工作。在某烯烃项目碰到过采购按A6312xx大类买了DO端子板硬插AI槽，结果上电后通道全Offline且差点反向馈电打坏电子卡——下单前拍原柜实物照核对A631206完整印字及所配电子卡型号（S‑AI 8‑ch），别只说”DeltaV模拟量底座”。
采购角度它的特点是：Emerson逐步推KJ/M‑Series Plus取代传统S‑Series，A631206新原厂交期拉长或按Phase‑out处理，国内多靠库存/拆机测良。S‑Series老线仍大量在役，端子板机械磨损(螺钉疲劳、弹簧衰减)是主要失效模式，属于低单价高紧急性备件——建议按每面柜多备1‑2块或至少确认渠道有可测现货。注意它不能用于DeltaV KJ3000系列机架（KJ卡直接带接线端子或配KJ‑TBKIT），物理不兼容。
替换与升级建议
✅ 直接替换
- （同印字面、同Fuse配置）→ 断电拔出旧端子板上电子模块(先记通道接线!)，拆端子板，装新端子板复接现场线，插回原电子模块锁紧。建议端子螺钉扭矩按手册(典型0.5–0.8 Nm)，勿过拧致滑牙。
⚠️ 软件兼容（需核对Fuse/电子卡）
- 631206‑xx旧后缀变体(如不同熔丝额定值或带/不带信号滤波)-> 物理可互换，若旧版带特殊本安隔离栅配线需确认新板通道间隔离等级相同(I.S. vs Non‑I.S. bar)，不符需重核回路安全计算。电子模块(S‑AI 8‑ch)必须与原型号一致，不可随意换AI卡类型(HART/非HART)否则需DeltaV组态重下载。
- DeltaV KJ系列AI端子块(KJ3001‑TB…) → 完全不兼容，不同机械锁定与背板定义，不能替S‑Series。
❌ 硬件不兼容
- DeltaV KJ3000/M‑Series Plus I/O模块及端子 → 不同载体(Carrier)架构，S‑Series端子板物理无法卡入KJ Carrier。
- 第三方DCS端子板 → 无关产品族。
若无完全同编码现货，国内二手拆机流通较多但螺钉可能有疲劳滑牙——要求卖家每通道通断测试+目检端子弹性良好，最好附带原装塑料封盖及固定卡扣。
