描述
产品详情

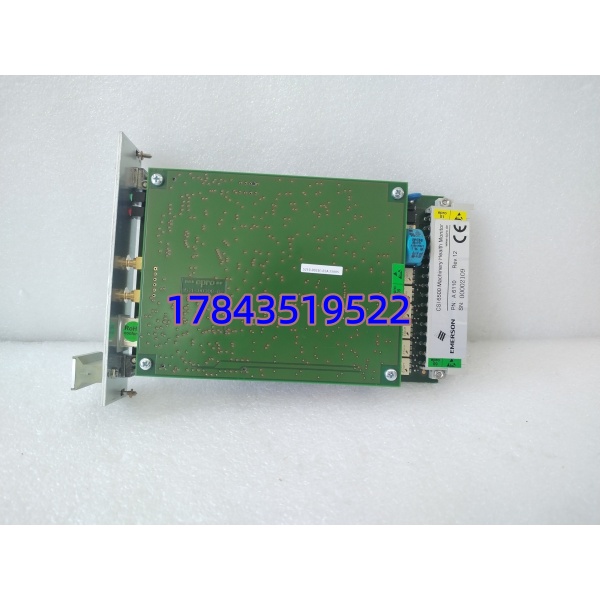

· 型号：A6110（9199-00001）
· 品牌：Emerson / Bently Nevada Platform（AMS 6500 Series）
· 系列：AMS 6500 Machinery Health Monitor — Shaft Relative Vibration Monitor
规格参数
| 参数项 | 规格说明 |
|---|---|
| 制造商 | Emerson Automation Solutions（Bently Nevada AMS 6500 Platform） |
| 型号 | A6110（完整订货号常标注 9199-00001） |
| 模块类型 | 双通道轴相对振动监测器（Shaft Relative Vibration Monitor） |
| 输入通道 | 2通道独立，可配X/Y或差分模式 |
| 传感器兼容 | 电涡流探头（Eddy-current Probe），如 Emerson 3300/3500 系列 5mm/8mm探头及前置器（6422/6423/6424/6425） |
| 输入信号范围 | 0 ～ -22 VDC（探头供电 -26.7 V typ.，≤35 mA） |
| 输入阻抗 | >100 kΩ |
| 频率响应 | 低通 1 Hz 或 5 Hz 可选；高通 50～2000 Hz 可调 |
| 测量模式 | Zero-to-Peak / Peak-to-Peak / Combined Max（DIN 45670A/B、VDI 2059、API 670） |
| 模拟量输出 | 每通道 4–20 mA（有源/无源可选）及 0–10 VDC 比例输出 |
| 缓冲输出（Buffered） | 前端 BNC + 后端背板，原始动态/静态信号可引出 |
| 报警功能 | Alert & Danger 设定点，0–5 s延时（可扩展），远程闭锁/旁通 |
| 继电器输出 | 报警/危险继电器（通过机架公共继电器模块或本地Trip） |
| 供电 | AMS 6500 机架背板 24 VDC（模块功耗 ≤6 W / 约 250 mA） |
| 隔离 | 传感器电源与系统电源电隔离 |
| 工作温度 | 0～+65℃（存储 -30～+85℃） |
| 湿度 | 5%～95% RH，非冷凝 |
| 安装形式 | 3U高度，单插槽，插入 AMS 6500 / CSI 6500 机架，支持在线热插拔 |
| 认证/标准 | 符合 API 670、CE、UL/CSA（以铭牌为准） |
| 自检功能 | 硬件、电源、传感器断路/短路、温度连续自检 |
产品介绍
（从历史生命周期验证切入）在某电厂#3汽机TSI改造时亲历——原装A6110运行14年后通道2缓冲输出噪声陡增，频谱上看是前置放大级老化，热插拔更换后恢复正常。这卡是AMS 6500系统里专门盯着汽轮机/压缩机主轴”抖不抖”的眼睛：双通道接X/Y涡流探头，算峰峰值振动，超限驱动报警继电器并把4–20mA送Ovation或DeltaV做趋势记录，符合API 670对机械保护系统的硬性要求。
之所以要把它单列进A类关键备件，是因为大型旋转机械（主给水泵、引风机、汽机本体）振动保护一旦失效应触发ETS/压缩机停车——而Emerson AMS 6500早期模块已进入生命周期末期，A6110新件极少见，市面多为NOS（老库存）或优质翻新。按我的经验，关键机组每列AMS机架至少留1块冷备件，别等跳闸了再满世界找，那时交期可能是”无限”。
应用场景与库存策略
振动监测卡失效最坑的地方是——它不报警却悄悄漂，直到轴振越限ETS动作跳机，事后查SOE才发现A6110通道死锁。AMS 6500老件交期长/稀缺，缺件意味着临时跨接旁路保护（违规）或停机等货。
- 火力发电厂（汽轮发电机组轴振X/Y监测、给水泵组轴振）→ 非它不可因与探头/前置器匹配及AMS 6500背板专有寻址 → 建议：A类，每套AMS 6500机架按在线槽位数 N 配 N+1 冷备，全厂≥1块周转（同型号同FW）
- 石化/炼化（离心压缩机轴系振动保护、催化主风机）→ 联锁进机组保安系统 → 建议：按装置各留1块冷备，密封防静电袋存放
- 水泥/冶金（高温风机、原料磨主减速机轴振监测）→ 重要性略低但影响主机运行 → 建议：区域集中备1块共用
- 老CSI 4500→AMS 6500迁移机架 → 确认机架型号及背板FW兼容再下单，不能插3500机架
真实案例：华东某燃机电厂2017年秋检，#1燃机轴承#2轴振通道数值跳变，初步怀疑探头间隙。标定无果，互换槽位确认模块老化。库房无备件，原厂答复”需调货区域仓，预计3周”。那三天被迫申请TSI振动保护短时旁路运行（提总经理特批），每日加强就地听音与便携式测振频次。最终空运件到货恢复。事后盘点——全厂三套燃机+汽机共5块在线，只备了半块（其实是上一任退下来的拆机件）。现在执行：每机架N+1冷备+入夏前做Buffer Signal Check比对波形，再没旁路过。
常见问题解答 (FAQ)
A：AMS 6500部分早期模块已进入生命周期末期/限产，官方新件极难订，市面所谓”全新”基本是NOS（未拆老库存）或经校准翻新件。采购要求提供原厂激光标签SN清晰、Date Code、三点校准报告（静态/动态/Buffered输出），警惕翻新当NOS卖。
Q2：Last-time-buy或战略囤货建议囤几块？
A：按ABC分类——若有N块在线，建议战略持有 = 在线槽位数 + 全厂周转1块（最少不低于1块冷备/机型系列）。关键机组（如百万机组、主压缩机组）建议严格按每机架N+1执行。
A：不能。插AMS 6500/CSI 6500机架，3500模块插3500机架，背板定义、通信协议、组态软件（AMS versus 3500 Rack Configuration Software）完全不同。误插不识别且可能损件。若系统整体是3500请买对应3500模块而非。
Q4：与A6120或A6100啥区别，能互相替代？
A：=双通道轴相对振动（涡流）；A6120通常是带温度补偿增强版或不同通道组合；A6100可能是单通道基础版。严格按原系统设计图纸型号采购，AMS组态数据库绑定模块类型，换错组态需重新下载。
Q5：二手/翻新件到货怎么验收？
A：①原厂标签SN无重印、无腐蚀氧化 ②供应商附校准报告（静态偏置+动态峰峰值+4–20mA比例输出三点记录）③到货接入测试架或借同型机架做Loopback+缓冲输出示波器比对，合格后方可入冷备库（防静电袋+干燥剂+温湿受控）。
