产品详情

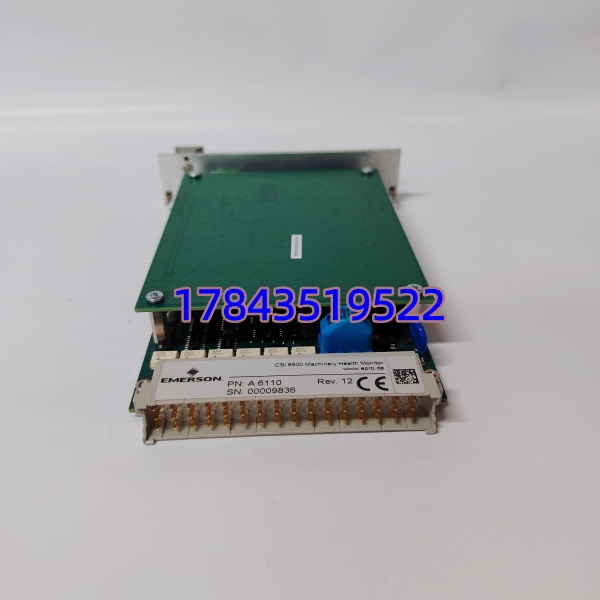

· 型号：A6110（常标 9199-00001）
· 品牌：Emerson（艾默生）
· 系列：AMS 6500 / CSI 6500 机械健康监测系统——轴相对振动监测模块
技术参数
- 模块类型：双通道轴相对振动监测器（Relative Shaft Vibration Monitor），符合 API Std 670
- 通道数：2路独立，可分别接 X/Y 方向涡流探头或组合运算（Max Peak / Peak-Peak / Smax）
- 传感器兼容：电涡流位移传感器 PR6422 / PR6423 / PR6424 / PR6425 系列（Emerson Epro CON系列前置器也可），差分输入
- 传感器供电：内置独立缓冲电源，-26.7 V DC 额定，最大 35 mA，与系统电源隔离
- 输入特性：输入电压 0 ~ -22 V DC（极限 0 ~ -30 V），输入阻抗 >100 kΩ，差分放大
- 频率响应：低通截止可选 1 Hz 或 5 Hz（-3 dB，二阶巴特沃斯）；高通 50 ~ 2000 Hz 五阶巴特沃斯可调，步进 0.01 Hz
- 测量范围：软件连续可调，最小 0–400 mVpp，最大 0–8000 mVpp
- 模拟输出：每通道独立 0/4–20 mA（至 DCS/PLC 做趋势监视）及 0–10 V DC 比例输出
- 缓冲/动态输出：前面板 SMB（或 BNC 依机架）提供与传感器 1:1 缓冲信号 ±10 V，0.1–5 kHz，供便携式分析仪或录波
- 报警功能：Alert（报警）和 Danger（危险）两级设定点，0–5 s（可扩展至 36 s）延时，可选常开/常闭，支持报警闭锁/旁通
- 通信与配置：Mini-DIN RS-232 本地口用 AMS Machinery Manager 组态；背板数据至 AMS 6500 主机；可选 Modbus 经由 A6824 等通信模块上行
- 机械与电气：3U 高度 × 单槽宽度插卡，通过 AMS 6500 机架背板取 24 V DC（典型功耗 ≤6 W / ≈250 mA）；工作温度 0~+65℃（部分资料 -20~+70℃），存储 -30~+85℃，5–95% RH 非凝露，IP20

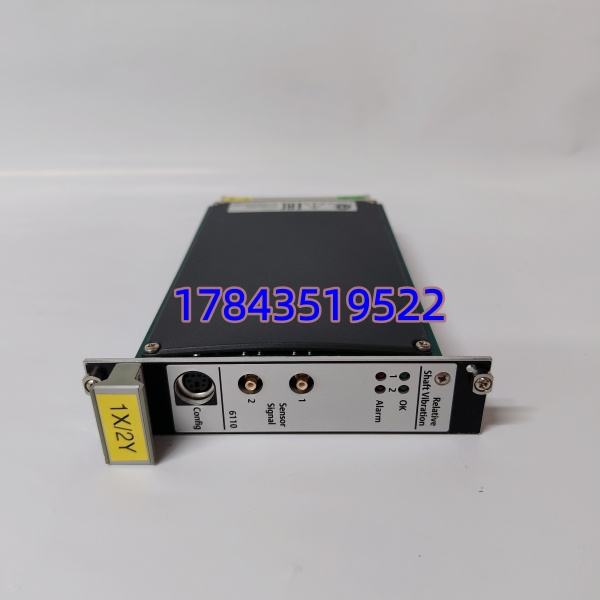

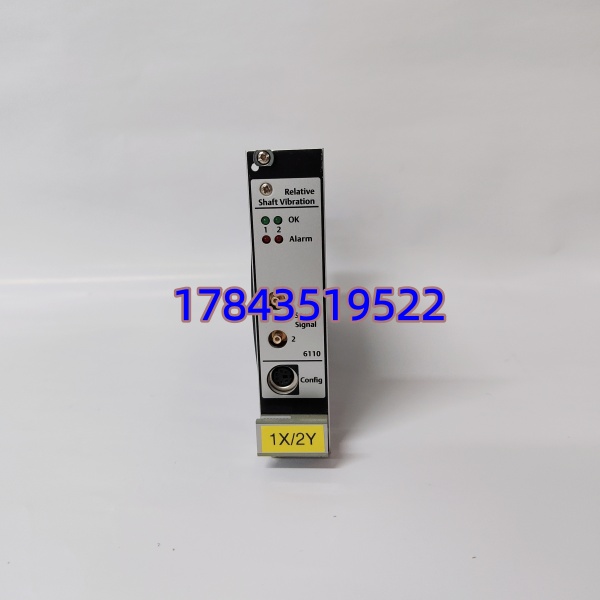

- 自检与指示：上电自检覆盖硬件/电源/传感器开路短路/温度；前面板每通道 OK（绿）、Alert/Danger（红）LED
- 安全认证：CE、RoHS，模块本身设计满足 API 670机械保护系统要求（作为 AMS 6500 一部分取证）
产品介绍
大型汽轮机或压缩机滑动轴承处 X/Y 向轴振超标却迟迟不跳闸——多半是老振动卡死机或模拟输出飘移。A6110 在 API 670标准下解决的就是这个问题：它把轴承座上两只涡流探头（通常是 PR6423 + CON021）的差分位移信号直接数字化，算出峰峰值（Peak-Peak）并实时比对报警/危险门限，同时通过 4–20 mA 送给 DCS 做历史趋势。在某个 350 MW 机组改造里，原用第三方振动卡每年误动两次，换成 A6110 后两年零误动，主要得益于模块内置传感器开路/短路诊断和独立缓冲电源隔离——当然前提是现场探头间隙电压已在 -10~-12 V 正常区间，模块不负责探头安装对中。
采购角度提醒三点：①A6110 只管轴相对振动，不负责键相/转速/轴绝对振动（那是 A6120/A6210 的事），别买错；②老系统若是 CSI 4500 早期机架要确认背板兼容（部分需升机架固件）；③AMS 6500 系列近年部分区域交期偏长（6–12 周），关键机组建议备 N+1。我们出货前会做上机架引导+模拟探头信号校验并附截图。
替换与升级建议
✅ 直接替换
- A6110（同硬件版本，不同生产批次/Rev.号）——断电拔出旧卡插入新卡，AMS 6500 机架识别后从软件 Re-download 配置（或自动同步），约 3–5 分钟恢复监测。建议确认新板 Firmware 版本不低于原系统要求（AMS Machinery Manager 会提示）。
⚠️ 软件兼容（需改配置或机架确认）
- 早期 CSI 4500 系列振动卡（单通道或非 API 670 架构）——物理插槽不同，不能直接插 ；若整体升 AMS 6500 机架则 可用，但需在 AMS Suite 新建项目/导入旧点表重新组态，工作量约 1 人天。
- A6120（键相/转速模块）或 A6210（轴绝对振动/加速度模块）——插槽兼容但功能不同，不可互为替代—— 专用于相对位移（涡流），A6210 用于绝对振动（加速度/速度拾振器），混用会导致监测类型完全错误。
❌ 硬件不兼容
- ABB VM600 / Bently Nevada 3500 系列振动卡（如 330500/330850）——物理尺寸、背板总线、传感器接口完全不同，无任何互换性。
- PLC 模拟量输入模块、温度模块——无法处理涡流传感器 -24 V 供电及高频动态信号。
若无 原厂新件现货，市场存在验证拆机件（Verified Used），但必须要求卖家提供上机架引导测试报告及序列号追溯，电厂等关键场合建议优先找 Emerson 授权服务渠道调保税库存。
