描述
产品详情

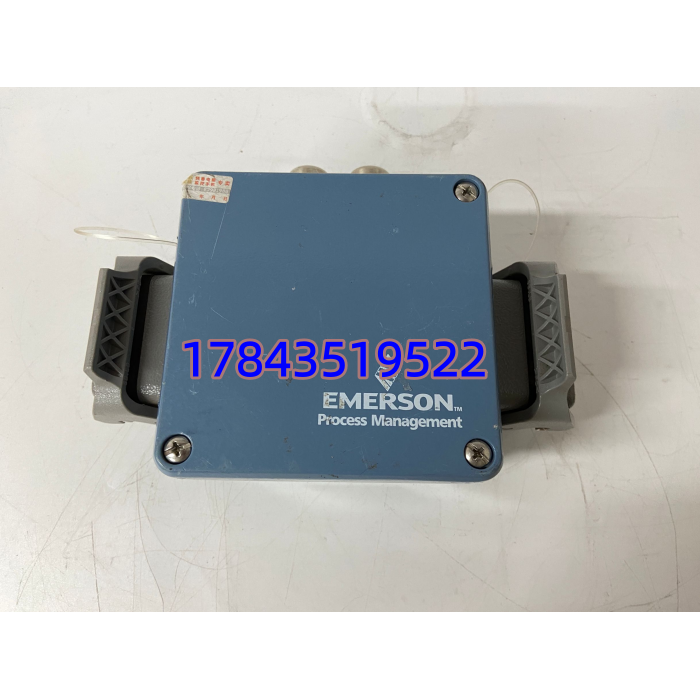

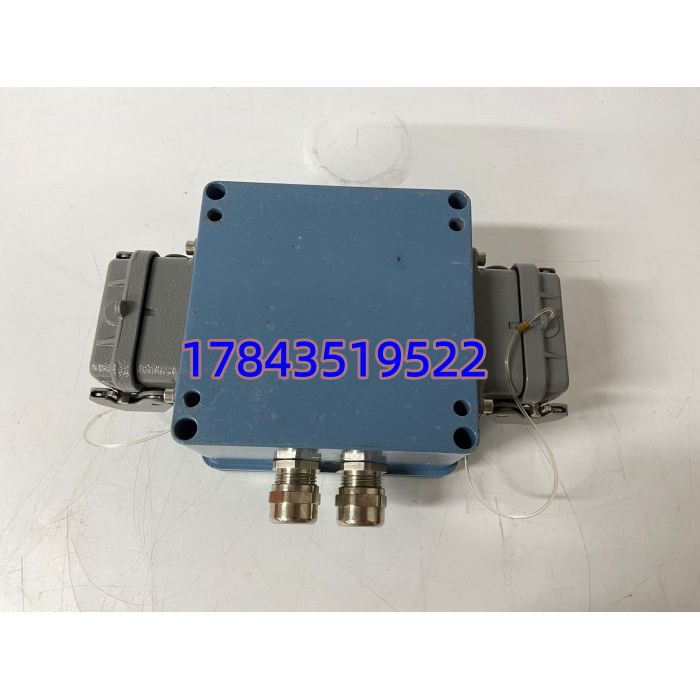

· 型号：A3120022-000（epro / Emerson CSI 3000 系列）
· 品牌：Emerson（原 epro GmbH）
· 系列：MMS3120 双通道振动监测模块 / CSI 3000 Machinery Health Monitor
规格参数
- 产品类型：双通道轴承振动/轴振动监测模块（MMS3120 family）
- 输入通道：2路独立，支持电动式速度传感器（如 epro PR9268/../20, PR9268/70 系列）或电涡流接近探头（依具体跳线/软件配置）
- 输入阻抗：典型 ≥100 kΩ（速度传感器模式）
- 允许输入电压：±10 V（max，峰峰值）
- 测量变量：振动速度（mm/s RMS）、振动位移（μm p-p，需配趋近式探头）、可选振动加速度（依传感器）
- 频率响应：通常 5 Hz～1000 Hz（DIN 45670标准，高通 5 Hz/10 Hz 可选，低通可设）
- 测量范围（典型）：0–25 mm/s 或 0–50 mm/s 振动速度；0–500 μm 位移（依拨码/软件量程选择）
- 输出信号：每通道独立 0/4–20 mA 电流输出（负载 ≤500 Ω），对应所选振动量程
- 缓冲输出（Buffered Output）：每通道独立 2–10 V DC 缓冲/动态信号供便携式分析仪接入
- 报警功能：每通道独立 Alert（预警）和 Danger（危险）设定点，可通过前面板电位器或软件配置
- OK 状态输出：逻辑电平/继电器干接点指示传感器开路/短路/模块故障（报警时降电流至 0 mA 或 <3.6 mA 可选）
- 供电电压：标称 24 V DC（允许范围 18–31.2 V DC），典型功耗 ≤6 W
- 安装方式：MMS3000 机架插槽 / DIN 导轨 / 壁挂壳体（依具体封装版本——A3120022-000 常见为机架模块或独立壳体需核对原系统 BOM）
- 工作温度：0～+60℃（贮存 -40～+85℃）
- 湿度：5%～95% RH 非凝露
- 防护：前面板 IP65（带壳体版），电路板 conformal coated
- 认证：CE，部分版本 cULus，符合 API 670机械保护推荐
- 组态方式：前面板 DIP 开关 + 电位器，或 PC 端 epro MMS Configuration Software（Serial/RS-485）
产品介绍
A3120022-000 是 epro MMS3120 系列里最典型的双通道轴承振动监测模块，主要配 PR9268 系列电动式速度传感器监测泵、风机、汽轮机/发电机组的轴承座振动速度（mm/s），也可经电涡流探头测轴相对振动位移。它在现场把原始传感器信号做程控放大→滤波→真 RMS 检波，给出 4–20mA 去 DCS/记录仪，同时每通道有缓冲动态输出供便携式频谱仪接入做故障诊断——这是跟单纯变送器最大的区别，也是做预测性维护（PdM）时最有价值的接口。
有一点要注意：epro 老模块后缀变体多（A3120022-000、-001、-010 等），供电方式（机架背板取电 vs 独立 24V 端子）、壳体形式（插 MMS3000 机架 vs 独立铝壳壁挂）和是否带 RS-485 通讯会有差别。采购必须核对原设备铭牌完整件号及安装形式，混买可能导致装不进机架或供电不对。
应用场景与行业案例
我在自备电厂碰到过 #3 给水泵振动模块 A3120022-000 报 OK 灯灭——查下来是 PR9268 探头航空插头密封老化进水，阻抗跌到几十欧，模块正确检测为传感器开路拉 OK 低电平。换传感器+烘干插头后恢复。这种模块最怕现场只盯 4–20mA 掉到 0 当”没振动”，其实 0mA 往往是传感器断线报警，别误判。
典型场景：
- 火电厂汽机/给水泵/引风机轴承振动监测——双通道各接一只 PR9268 速度传感器，Alert/Danger 硬接线进 ETS 或 DCS DI，非它不可因需 API 670兼容且带缓冲动态输出供离线分析。
- 炼化装置关键离心泵/压缩机——MMS3120 模块组架安装于现场端子箱或控制室机架，振动值送 Emerson CSI 3000 系统做趋势和报警管理。
- 水电/水泥回转窑主轴承监测——宽温宽频适应低速重载，配合 epro MMS6000 上位做多参数融合保护。
- 老装置延寿改造——原 epro MMS3000 系统模块故障，原位替换同型号 A3120022-000 保连续运行，不需改组态。
真实案例：
南方某 300MW 机组 #2 循环水泵，原 （投运约 13 年）运行中 Danger 灯突然亮、4–20mA 掉至 0 mA。到现场量传感器阻值正常，拔模块发现背面滤波电容轻微漏液导致 OK 比较器误动作。库房有测试 OK 拆机件（同 后缀），断电拔出→插入→用前面板电位器按原记录重设 Alert=4.5 mm/s、Danger=7.1 mm/s→上电自检 PASS→恢复在线监测。事后把同柜其余三块模块全做了电容外观检查。老师傅说：”振动监测模块十年是个坎，电容先挂，OK 灯比报警灯更早发现隐患。”
