描述
产品详情

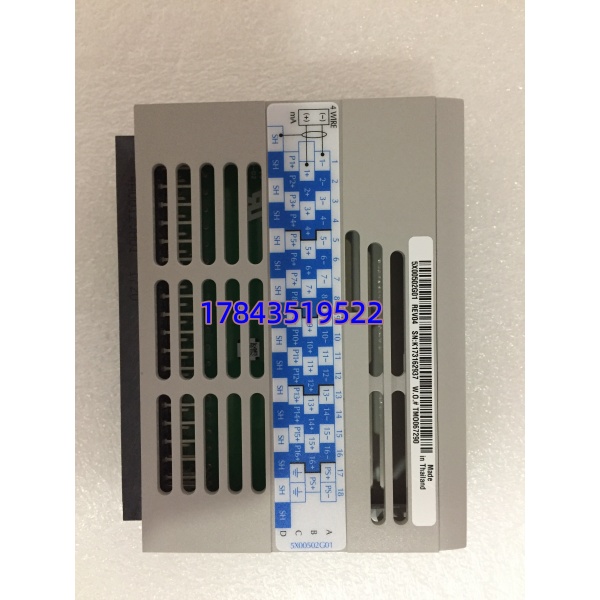

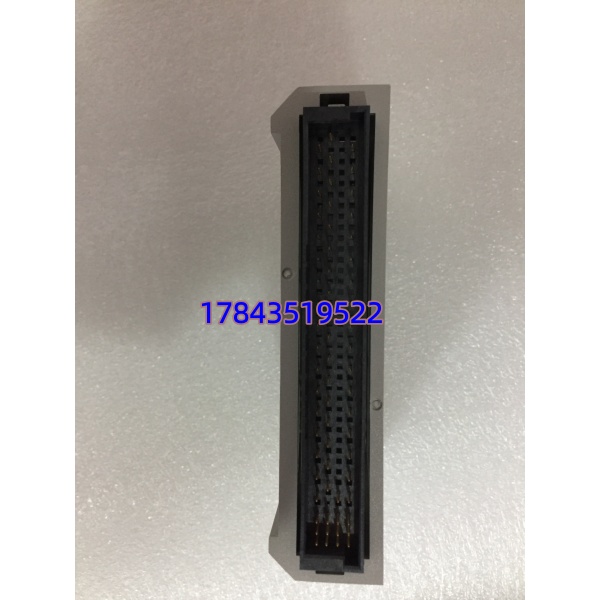

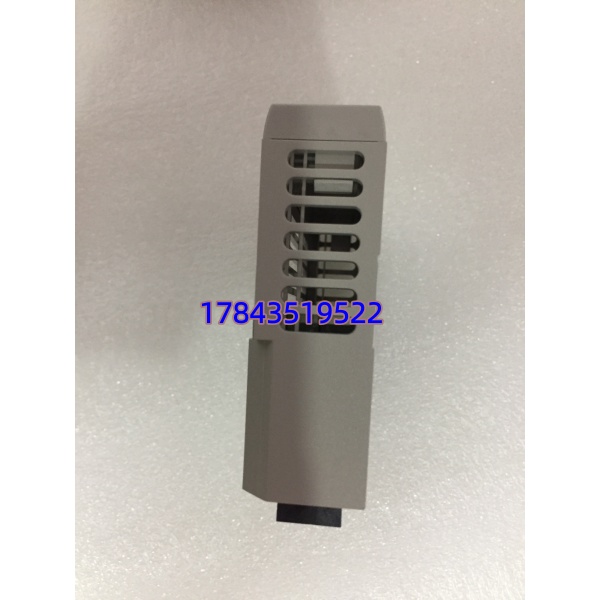

· 型号：5X00502G01
· 品牌：Emerson（原 Westinghouse Ovation™）
· 系列：Ovation DCS I/O — Analog Output Module (AO E-MOD)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 5X00502G01（Analog Output E-MOD），须配对应 Personlity Module（如 5X00503G01 系列，以原厂兼容矩阵为准） |
| 适用系统 | Emerson Ovation™ Distributed Control System |
| 输出通道数 | 4路独立模拟量输出，每通道可单独软件组态 |
| 输出信号类型 | 4–20mA / 0–20mA / 0–10V / ±10V（具体取决于 Personality Module EEPROM 配置） |
| 负载能力 | 电流模式 ≤750Ω@24V DC外部回路供电；电压模式 ≥1kΩ min load |
| D/A分辨率 | 12bit DAC，16bit数据字输出；典型精度 ±0.1% FS @25℃，±0.15% FS 全温区 |
| 更新速率 | 典型与Ovation控制器I/O刷新同步（约50~100ms/cycle，可组态） |
| 开路/短路诊断 | 输出回路开路检测（4–20mA mode）、过流限制保护，Fault LED指示 |
| 电气隔离 | 通道组–逻辑背板 ≥1000V AC 测试隔离；通道间共地（依Personality Module定义） |
| 供电方式 | +5V / ±15V 或 +24V DC 取自 Ovation I/O Base（依Base类型），典型功耗≈3.0W(Max 3.8W) |
| 工作状态指示 | PWR（电源绿）、COM（通讯绿）、FLT（故障红），部分批次带CHx输出活动指示 |
| 工作环境 | 0～+60℃运行，-40～+85℃存储，0～95%RH 非凝露 |
| 安装形式 | 插装 Ovation I/O Base/Rack，配合 Terminal Block 或 Termination Assembly，支持热插拔（需冗余Base或允许离线插拔） |
| 通讯接口 | Ovation High-Speed I/O Bus via Backplane |
| 物理尺寸/重量 | ≈144×60×30mm / ≈0.30kg（参考值，以实物铭牌为准） |
| 认证标准 | IEC 61000-4-2 EMC；部分批次带CE标记（早期Westinghouse批次可能无CE） |
产品介绍
（从F历史生命周期验证切入）早年在几套2003年投运的Ovation机组做过AO卡生命周期审计——调节阀给定全靠这类4通道AO往外送4–20mA，5X00502G01就是Ovation机架里把DCS内部运算值转成现场标准模拟信号的”数模翻译”，严格来说它只在控制器固件v3.0以上才能完整走通Personality Module自校验握手及开路诊断，老版本控制器只当哑DAC用且不报开路故障。
这卡Emerson早已EOL，新原包基本绝迹，市面流通为测试OK的拆机/翻新品。作为ABC分类A类关键备件（主汽门旁路阀、给水调阀、风门执行机构给定全挂它），一旦失效导致控制输出归零或满量程——汽轮机DEH偏置、锅炉燃料风煤比给定丢失的后果不用细说。建议按在线AO机架数×5%~10%留Buffer Stock，单台机组/独立控制单元保底冷备1块并同步配好对应Personality Module（P/N需与现网一致，否则插上报Config Mismatch）。囤两块卡的投入比起一次调阀失操导致机组RB甚至MFT，ROI显而易见。（具体Base兼容及Personality Module跳线编码请以Emerson Ovation《I/O Module & Personality Module Compatibility Matrix》原厂手册为准）
应用场景与库存策略
Ovation老机组AO卡若深夜故障，现场调节阀可能瞬间退回故障位（fail close/open），燃料/给水控制回路直接脱开——原厂新件订不到等件意味着长时间降负荷或手动旁路硬接线操作。现场实测发现这卡最脆弱的是输出回路遭现场线路感应或外接24V电源反灌打坏驱动芯片，故障表象为某通道输出恒0mA或满量程不动、模块FLT灯亮。
- 火力发电—主蒸汽/再热汽温喷水调阀、给水旁路调阀、二次风门执行机构给定（4–20mA参与CCS/DEH闭环控制）→ Ovation原生AO无可替代 → 建议按在线AO机架数×5%~10%设冷备（最低1件/控制站），含匹配Personality Module，防静电袋存干燥柜每3年上电自检看开路诊断功能。
- 石油/化工—重整加热炉燃料调节阀、压缩机防喘振阀给定 → 老装置改造空间受限 → 同类装置≥3套建议备1块周转件。
- 水处理/造纸—非关键加药计量泵频率给定 → 可用外置信号发生器临时旁路或挪用备用槽位 → 可不专备。
- 采购警示 → AO卡必须配正确Personality Module（EEPROM内含输出类型/量程/驱动能力配置），只买裸E-MOD是最常见的呆备失误——冷备采购前抄下现网Personality Module P/N并标记绑定。
真实案例： 参与过某200MW供热机组消缺，#1炉给水旁路调阀CRT输出50%但现场阀位持续关至0（AO通道短路致输出0mA，阀fail close）。查是5X00502G01第3通道驱动IC被现场线路感应打坏，库房冷备有块但未配Personality Module——翻遍电子间旧件盒找到一枚同编码PM才救急，来回折腾近3小时。事后按”每站至少1块测OK冷备+绑定现网PM P/N”追加Last Buy，今年大修轮换下线老化卡热插拔更换，MTTR压到10分钟内。
常见问题解答 (FAQ)
Q1：5X00502G01现在还能订到全新原厂件吗？市面货源和交期怎样？
官方EOL，Emerson正规渠道基本无新件。流通多为测试OK二手/翻新品，交期看渠道3~20个工作日。急单要求供方出具上机老化测试报告（外接电流表验证4/12/20mA三点输出线性）并在PO中注明”含匹配Personality Module P/N XXX及兼容性证明”。
Q2：停产了该不该做Last-time-buy？囤多少合适？
Ovation还在役且该卡用于CCS/DEH/关键调节回路（A类AO点）必做Last-time-buy。经验算法：在线AO机架总数×站点数×缓冲系数0.05~0.1，下限每台独立控制单元保1块冷备含对应PM。二手件有老化率，分批购入入库前上电筛选——两三千块的卡 vs 一次RB或MFT损失，不用纠结。
Q3：有新代AO卡可以直接替代吗？向后兼容吗？
Ovation后续AO卡（如1C31227G01等）插槽物理可能兼容但Base Unit要求、Firmware版本及Personality Module编码不同，严禁直接代换。严格来说须对照Emerson Ovation Migration Guide核实Controller Firmware及I/O Base型号——绝大多数早期项目只能继续用5X00502G01+对应PM组合。（请以原厂迁移手册为准）
Q4：必须配Personality Module吗？随便拿一个行不行？
必须配，且EEPROM内烧录的输出类型（4–20mA/0–10V等）、量程、驱动能力须与组态一致。拿错会报Configuration Error或输出量程不对。冷备采购时一定要让供应商配现网在用P/N的PM或把拆下的标记绑定——只囤裸E-MOD是典型的呆备件错误。
