产品详情

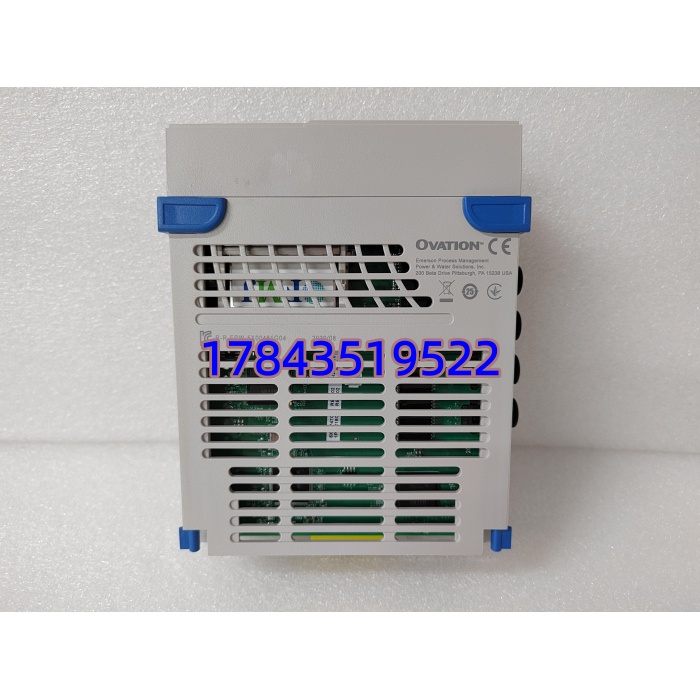

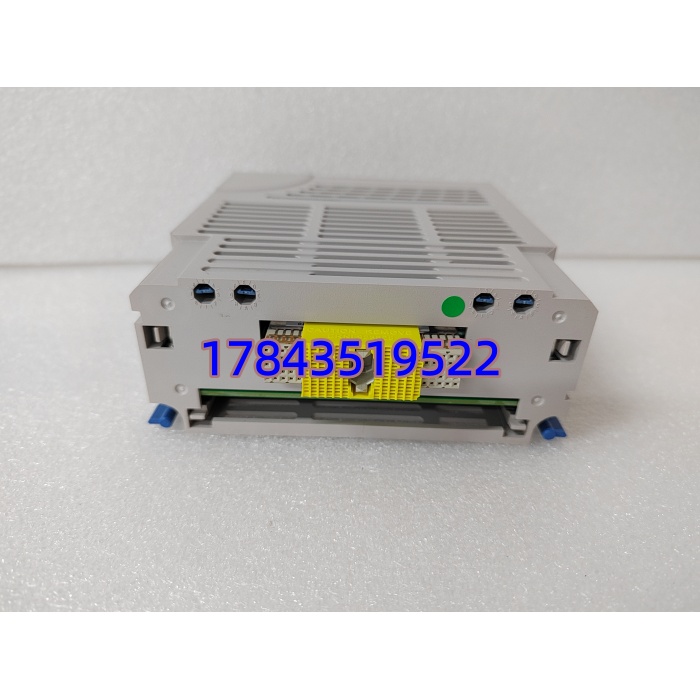

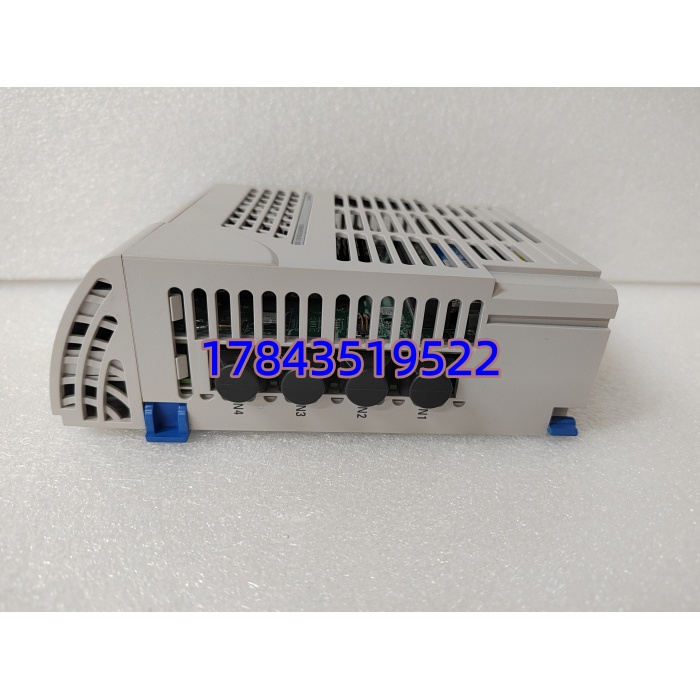

· 型号：5X00481G04（同系编码 5X00226G04，OCR1100 型）
· 品牌：Emerson（原 Westinghouse Ovation™ Distributed Control System）
· 系列：Ovation OCR1100 Controller — DPU Processor Module
技术参数
| 项目 | 规格 |
|---|---|
| 产品全称 | Emerson Ovation OCR1100 Controller Module (Model 5X00481G04 / 5X00226G04) |
| 处理器 | 1.1 GHz Industrial-grade CPU（Intel 架构） |
| 内存 | 256 MB DRAM（带 ECC 校验），1 GB Flash 非易失存储 |
| I/O 容量 | 最大 32,000 过程点；本地最多 128 个 Ovation I/O 模块 |
| 控制任务 | 最多 5 个并发任务 — 2 个固定(100ms/1s) + 3 个用户自定义(10ms~30s) |
| SOE 分辨率 | 1 ms（Sequence of Events，通过带时标的 I/O 模块配合） |
| 冗余方式 | 支持 1:1 控制器冗余（Primary/Standby），自动无扰切换（Bumpless） |
| 网络接口 | 4×10/100 Mbps Ethernet（RJ45 或 RJ45+SFP 光纤依硬件版本）；Ovation I/O Bus 光纤环 |
| 第三方通信 | 虚拟 I/O 支持 Modbus TCP/RTU、EtherNet/IP、Profibus DP（需许可/Gateway） |
| 兼容 I/O | Ovation 本地/远程 I/O、WDPF I/O（需 WDPF-to-Ovation 接口模块） |
| 编程标准 | IEC 61131-3 兼容（Ovation Developer Studio / Control Builder） |
| 供电 | Ovation 控制器机架背板 24 VDC ±10%，典型功耗 ≈18 W，无风扇自然散热 |
| 认证/安全 | IEC 61131-3、Achilles Level 1（网络安全）、CE / UL / cUL |
| 工作环境 | 0~+60℃（RJ45版）/ 0~+50℃（SFP版），5–90% RH 无凝露；存储 -40~+85℃ |
| 物理 | 标准 Ovation 控制器机架插槽，面板 LED（RUN/PRIM/FAULT/COM），约 30×130×230 mm |
| 固件版本 | 依现场 Ovation 软件版本匹配（V3.x / V4.x / V5.x 需核对兼容性矩阵） |
产品介绍
电厂 DCS 改造最常遇到的坑：主控报”Controller Lost—No Heartbeat”，拔旧卡插新 5X00481G04 后系统起不来——九成是因为新卡空 Flash 没灌对应 Ovation 工程数据库版本。现场实测发现 对固件匹配极敏感，跨 V3→V5 直接插会卡在 Boot 自检。正确流程是：先在原工程站用 Ovation Developer Studio 做 Controller Image Backup → 新卡写入同版本固件 → 插入机架自动同步数据库（或手动 Load）。整个过程不停另一台冗余控制器的话，真正业务中断只有几十秒切换时间。
采购视角很简单——数清楚你站在用几对 （通常 #1A/#1B 成对），备件建议按对买或至少留 1 块测好库存。太原这边渠道测好库存通常隔日达。注意：若你们系统是 WDPF II 老架构而非 Ovation，这卡不适用（WDPF 用 Q-Line DPU 不同型号）。
替换与升级建议
✅ 直接替换
- — Emerson 官方标注可互代，物理插槽、背板、固件完全兼容，只需确保 Ovation 软件版本支持 （V3.3+ 均支持）。断电拔出→插新卡→Load 数据库/自动同步，无硬件改动。
- — 直接替换，建议成对冗余控制器统一固件版本避免 Standby 同步告警。
⚠️ 软件兼容（需版本评估/工程下装）
- — 若有升级计划需 Emerson 服务包评估，涉及 License、I/O 兼容性及工程迁移，非简单插换。
- — 不可原位替换，需整套 Ovation 改造（I/O 模块、机柜、工程迁移），属系统级升级而非部件替换。
❌ 硬件不兼容
- Ovation I/O 卡（AI/AO/DI/DO 如 1C311xx 系列） — 5X00481G04 是控制器 CPU，物理插槽和背板引脚不同，不可互插或替代 I/O 模块。
- ABB AC800M / Honeywell C300 / Siemens PCS7 CPU — 完全独立体系，无任何兼容可能。
市场流通多为 NOS（New Old Stock）或测好拆机，强烈要求供应商提供上电自检通过 + Flash 可读写测试报告 + 匹配固件版本声明。
