描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品型号 | 5X00241G01（Emerson Ovation） |
| 产品类型 | 16-Channel Discrete (Digital) Input Module |
| 适用系统 | Emerson Ovation DCS（需配合对应 I/O 底座，如 1C312xx 系列） |
| 输入通道数 | 16 路，分组隔离（通常 2 组 × 8 通道，每组共用 COM） |
| 额定输入电压 | 24 VDC（标称），工作范围 18–32 VDC |
| 输入类型 | 干接点 (Dry Contact) / 湿接点 (Wet Contact, 24VDC sourced from module or external) 软件可配 |
| ON 电平阈值 | 典型 15–18 VDC（随批次，通常 >15V 判定 ON） |
| OFF 电平阈值 | 典型 <5 VDC |
| 输入电流 | 约 5–10 mA @ 24 VDC（每通道） |
| 响应时间 | ON→OFF / OFF→ON：典型 <10 ms（滤波可组态） |
| 隔离方式 | 通道组间及通道对地光电隔离（典型 1500 Vrms 瞬态） |
| 状态指示 | 前面板 LED：Module OK / Fault + 每通道 Input Active LED（或分组指示依版本） |
| 供电方式 | 由 Ovation I/O 底座通过背板提供 +5 VDC（内部逻辑）；现场侧 24 VDC 由外部电源或底座供电 |
| 接线方式 | 通过端子板（如 1C312xx 配套底座端子排） |
| 工作温度 | 0 ~ +60 °C（控制室）；部分宽温版 -40 ~ +70 °C（核对标签） |
| 存储温度 | -40 ~ +85 °C |
| 相对湿度 | 5%–95% RH，无凝露 |
| 安装方式 | 插入 Ovation I/O 底座，卡扣锁紧，支持在线更换（Hot-Swap，按规程） |
| 认证 | UL, CSA, CE（依生产批次） |
产品深度介绍

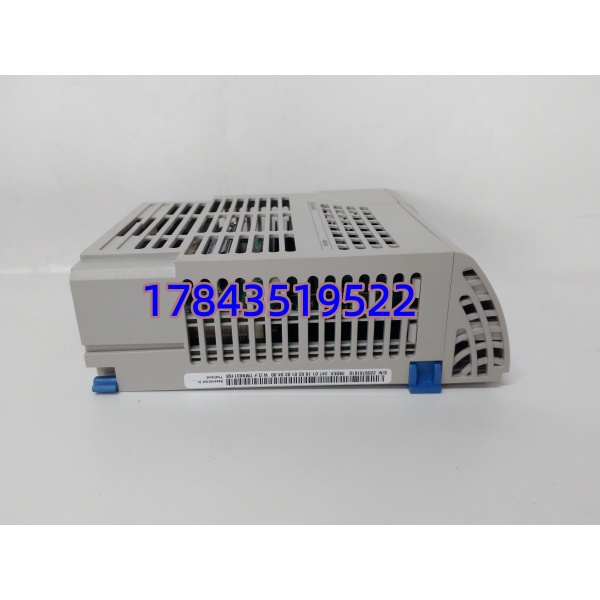

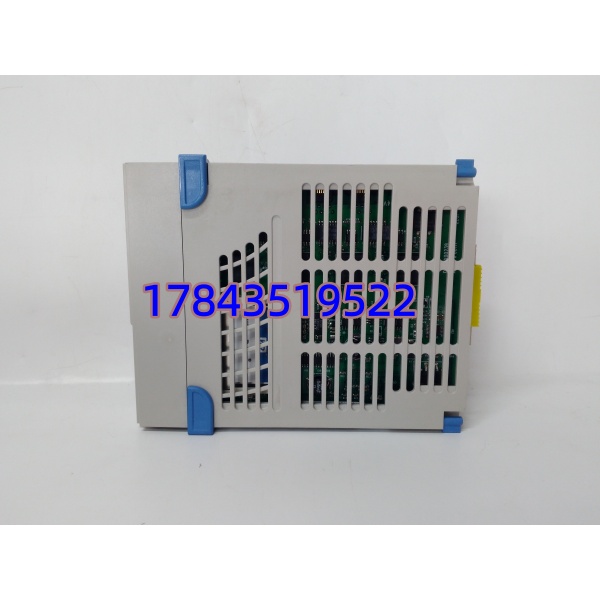

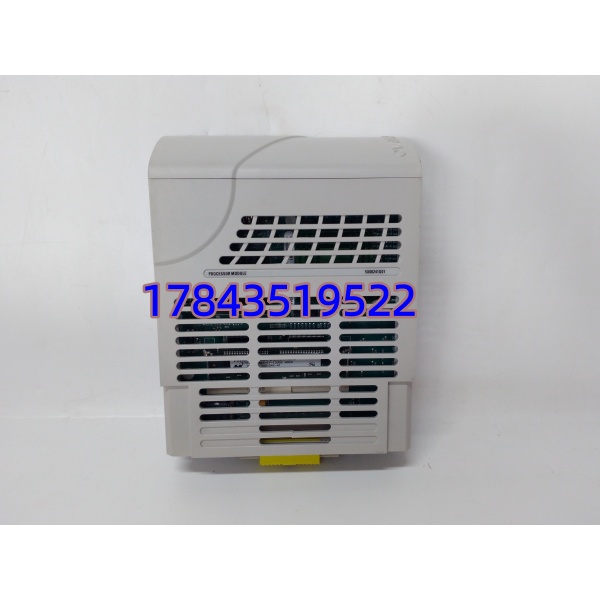

Emerson 5X00241G01 是 Ovation DCS 系统中最常用的 16 通道数字量输入模块，负责将现场设备的开关状态——泵运行、阀门全开/全关限位、电机故障、就地按钮、液位开关等——采集并送入控制器参与逻辑联锁与顺控。
与早期 Westinghouse 老式 DI 卡相比，5X00241G01 支持干/湿接点软件配置，现场接线更灵活；内置光电隔离和输入滤波可有效抑制接触器、电磁阀线圈断开时产生的尖峰干扰，保证在电厂强电磁环境中不误翻转。模块配合标准 Ovation I/O 底座使用，支持在线热插拔更换（遵循安全程序），是 Ovation 系统 I/O 柜中数量占比最大的基础模块之一。
应用场景与行业案例
电厂化水站的各类泵”运行/停止/故障”反馈、气动阀”开到位/关到位”限位、就地急停按钮——全接 DI 卡。5X00241G01 在这类场合最典型：24VDC 湿接点从 MCC 柜过来，DI 卡公共端接 24V+，现场接点闭合即 ON。曾经遇过一套老装置 DI 点偶尔”抖动”（0→1→0），查下来是 MCC 柜内接触器分断时感应到 DI 线上，在底座前加滤波或把模块输入滤波时间改 5ms 就好了——5X00241G01 的软件可配滤波省了外加元件。
典型应用场景：
- 火力发电厂 — 辅机状态监视
送引风机、给水泵、循环水泵的”运行””跳闸””就地/远方”信号接入 5X00241G01，作为 Ovation 顺控启停及保护联锁的判断依据。
- 石油化工 — 阀门限位与 ESD 复位
紧急切断阀（ESDV）的全开/全关限位开关、火灾气体探测器报警接点，通过 DI 模块送入安全系统参与 ESD 逻辑。
- 水处理 — 液位开关与设备状态
清水池高低液位浮球、加药泵运行反馈，用于 PID 启停控制及故障报警。
- 造纸/制浆 — 电机保护继电器输出接点
电机综保装置的故障脱扣接点（干接点）接入 DI，触发 Ovation 报警并记录 SOE（Sequence of Events）。
案例：某 2×350MW 热电联产项目 DI 点误动处理
调试期间除灰系统刮板输送机”运行”反馈随机闪断，Ovation 报”输送机跳闸”引起程控误动作。热工班组查 MCC 柜发现电缆较长且平行敷设动力电缆，感应电压达 12V 使 DI 在阈值附近抖动。将 5X00241G01 对应通道的输入滤波时间从 0 ms 改为 10 ms（软件组态），并在端子板侧并 0.1μF 电容，闪断消失。调试经理说：”以前以为 DI 卡最简单，其实抗干扰设置才是关键。”
