产品详情

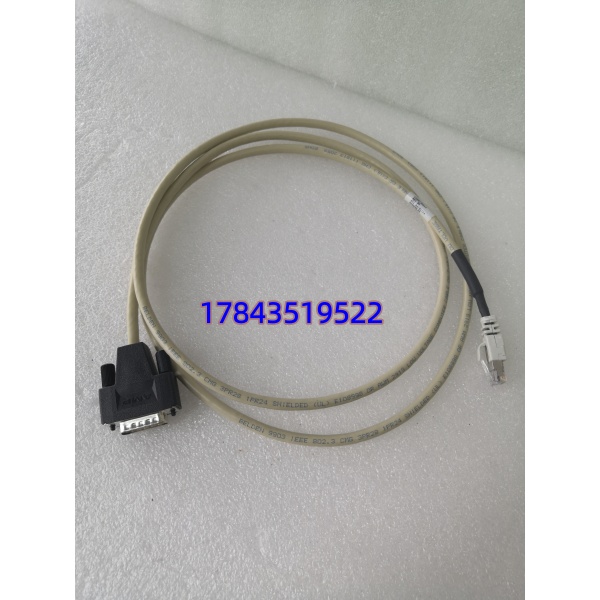

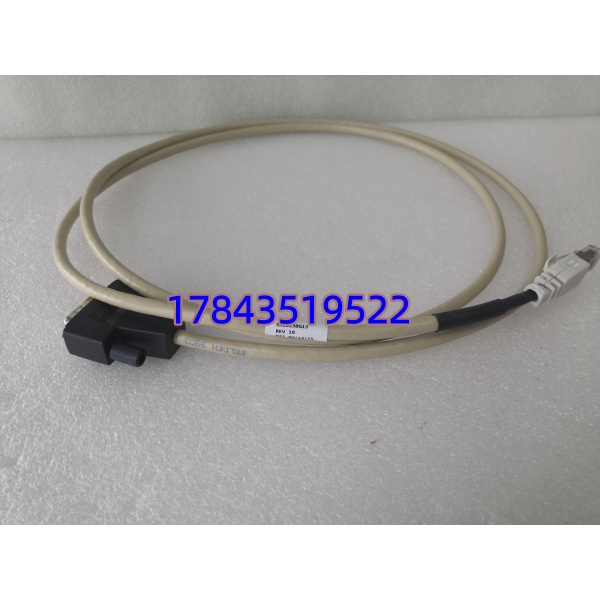

· 型号：5X00238G13
· 品牌：Emerson（原 Westinghouse / Ovation™）
· 系列：Ovation DCS — Sequence of Events Digital Input Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 5X00238G13 |
| 所属系统 | Emerson Ovation™ Distributed Control System |
| 模块类型 | Sequence of Events (SOE) Digital Input Module |
| 输入通道数 | 16 通道（独立监控） |
| 输入信号类型 | 24 VDC 干接点（无源）或湿接点（有源 NAMUR 兼容需核对底座），灌电流型 |
| 事件时间标记分辨率 | 1 ms（控制器同步写入时间基准至所有 SOE 模块） |
| 毛刺/抖动抑制 | 拒绝持续时间 < 4 ms 的状态变化（可配 Chatter Control Flag） |
| 扫描/采样率 | 每通道约 125 μs 轮询（依据官方 Datasheet） |
| 通道-逻辑隔离 | 1000 VAC（通道组–背板逻辑隔离，通道间共地） |
| 供电方式 | +5 VDC 逻辑（背板提供），现场回路经端子底座外接 24VDC |
| 状态指示 | 前面板 PWR / COM / FLT LED + 每通道状态 LED |
| 安装方式 | 插入 Ovation 标准 I/O 机架配对应 SOE 端子底座，支持热插拔 |
| 工作温湿度 | 0～60℃，5～95% RH（非凝露），IP20 |
| 认证标准 | CE，符合 IEC 61000-4 EMC 标准 |
| 典型应用 | 跳闸首出原因 SOE 记录、保护继电器接点捕捉、联锁动作时序分析 |
产品介绍
SOE 卡和普通 DI 卡外观几乎一样，但普通 DI 只走周期扫描（通常 100~250ms），跳闸瞬间谁先动作谁后动作——它根本区分不出来。5X00238G13 是 Ovation 平台专用的 SOE 模块，靠控制器广播的 1ms 时间同步打时间戳，把保护继电器、汽机跳闸、MFT 首出信号的变化精确到毫秒级上报，是做事故后”首出原因”分析不可替代的硬件。（严格来说它只在 Drop 里被定义为 SOE Type 且控制器时间同步服务运行正常时才出有效时间戳，单纯当普通 DI 用是大材小用且浪费插槽。）
采购角度得提醒一句：这卡新原厂渠道基本枯竭，市面流通多为 New Surplus（新余料拆机）或经测翻新件。它不像 AI/AO 会随温漂劣化，只要存放得当（防静电+干燥）放 5~8 年再上线问题不大，比赌全新原厂现货现实得多。底座通常兼容标准 Ovation DI/SOE 端子排（如 1C31125Gxx 系列），订前让仪控确认现场底座 P/N 免得模块到了插不进——碰过这种低级失误导致抢修延误的。
应用场景与库存策略
SOE 模块一旦故障，最直观的后果不是”控制失效”而是失去事故追溯能力——机组跳闸后 DCS 只显示一堆同时变位的报警，无法判断首出原因。部分电厂 SOE 站还独立做 NERC/电网合规审计，模块离线可能触碰合规性红牌。
典型场景与备货建议：
- 火电厂—MFT/ETS/DEH 首出 SOE 柜：通常每机 2~4 块，建议按全厂同型号设 1 件集中冷备（Buffer Stock），存防静电袋放 DCS 备件柜。
- 核电/大型化工—ESD 联锁事件记录站：若 SOE 独立于过程控制站，建议 N+1 冗余或签 VMI 寄售，避免停产件断供。
- 改造项目—老 WDPF→Ovation 迁移：确认原 WDPF SOE 卡不能直接混插 Ovation 机架，5X00238G13 是新平台对应件，LTB 时按延寿年限×卡槽位计算囤货量。
- 底座核查：模块 ≠ 底座！SOE 底座与常规 DI 底座可通用但需核对端子定义版本，别漏核底座备件。
真实案例：沿海某 600MW 机组 2020 年因给水泵跳闸触发 MFT，事后追查首出原因发现 SOE 站有一块 5X00238G13 通道 7~10 全部死锁（老化导致输入缓冲 IC 失效），时间戳全丢，事故分析报告被上级驳回要求重查。库房无备件，从同城另一厂借调才恢复——那之后他们把 SOE 模块升为 A 类备件，全厂统一锁 2 件新余料做战略储备。教训：SOE 卡平时”看着没用”，出事才是救命稻草，别按普通 DI 卡对待。
常见问题解答 (FAQ)
Q1：现在原厂还能订全新件吗？交期如何？
基本进入停产/限供状态，全新原厂极少见。市面货源以 New Surplus（新余料，拆自停产物项或多余库存）和经测翻新为主，信誉渠道交期 3~10 工作日。要求卖家提供序列号照片 + SOE 功能测试报告。
Q2：停产了 Last-Time-Buy 建议囤几块？
按公式：SOE 卡槽位总数 × 预期剩余服务年限(年) × 年失效率(经验 ~0.3~0.5%) + 安全缓冲 1 片。常规 2 台机组电厂囤 2~3 片够用，超期服役(>10年)建议适度加量。
Q3：能和常规 Ovation DI 模块互换底座？兼容普通 DI 插槽吗？
插 Ovation 标准 I/O 机架没问题（同物理接口），但必须在控制器 Drop 配置里指定为 SOE 类型才有时间戳功能；底座通常与 Ovation DI 模块共用（如 1C31125G02 等），具体以现场机柜 P/N 为准，勿混用早期 WDPF 底座。
Q4：如何鉴别拼板翻新 vs 真正 New Surplus？
看 PCB 焊点光泽（原厂喷锡均匀无手工补焊）、电解电容日期码是否统一且不过老（>15年谨慎）、前面板激光批号是否清晰。要求供应商通电演示：短接通道观察 Ovation Station SOE 事件时间戳增量是否为 1ms 级。
