描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品型号 | Westinghouse / Emerson 5X00167G01 |
| 制造商 | Westinghouse → Emerson Automation Solutions (Ovation DCS) |
| 模块类型 | 本地模拟量输出模块 (Local Analog Output, LAO) |
| 输出通道数 | 8 路独立通道 |
| 输出信号 | 4–20 mA DC（典型），软件可组态 0–20mA（依固件版本） |
| 输出类型 | 有源电流源（Sourcing），每通道独立 D/A |
| 负载能力 | 最大 750 Ω（@ 24V DC 外部回路电源条件下） |
| D/A 分辨率 | 12–16 bit（依硬件版本，典型 12bit 以上） |
| 精度 | ±0.1 % FSR（典型，23°C ±5°C），温漂 ±0.02 %/°C |
| 回读功能 | 模块内置输出电流回采（Readback），用于回路断线/超量程诊断 |
| 隔离 | 通道组与背板间 ≥ 1500 V AC 光电隔离；通道间共基准 |
| 诊断功能 | 回路开路检测、输出饱和报警、模块自检 FAIL 上报 |

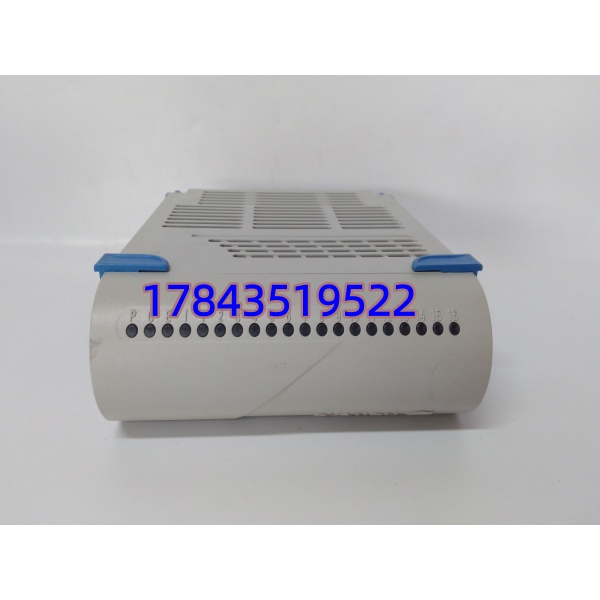

| 状态指示 | 前面板 8 个 CH ACT LED + MOD OK / FLT LED |
| 热插拔 | 支持在线插拔更换（Ovation 机架带电操作） |
| 外部电源 | 需现场 24V DC 回路电源（通常由安全栅/配电器提供，非模块背板供电） |
| 背板通讯 | Ovation 高速 I/O 总线（兼容 OCR1100 / OCC100 / OC4000 控制器） |
| 工作温度 | 0 ~ +60 °C（电子间环境） |
| 储存温度 | -40 ~ +85 °C |
| 湿度 | 5–95 % RH（无凝露） |
| 功耗（典型） | 约 4–6 W（背板消耗） |
| 安装方式 | Ovation 本地 I/O 机架槽位（1.5A / 2.0A 机架兼容） |
| 配置软件 | Emerson Ovation Developer Studio (ODS) — 点组态设定量程/工程单位 |
| 认证 | UL / cUL / CE / FM |
产品深度介绍

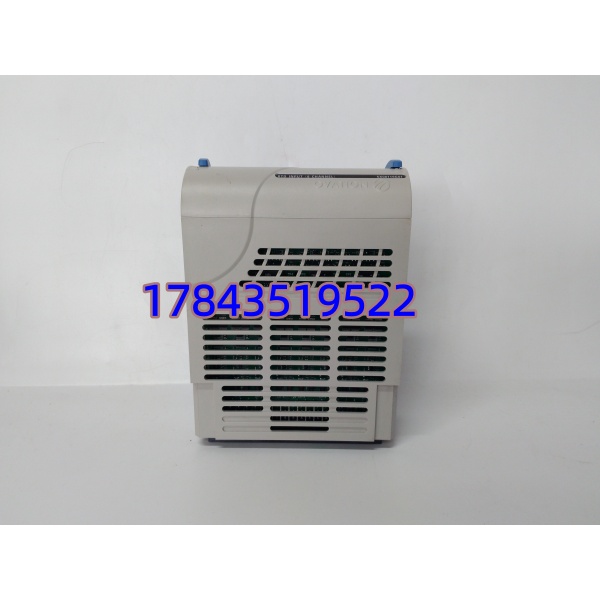

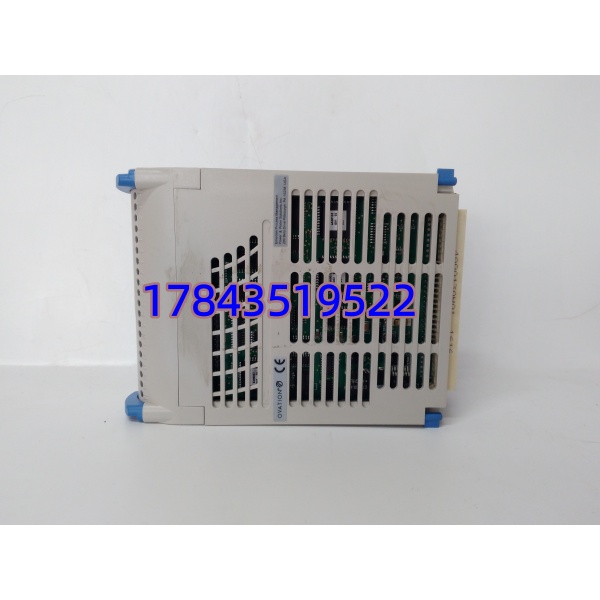

Emerson 5X00167G01 是 Ovation™ DCS 系统的标准 8 通道 4–20mA 模拟量输出模块，用于将控制系统的运算结果（如 PID 输出、设定值 SP）转换为现场执行机构的驱动电流信号——典型应用包括汽机调门 LVDT 控制、给水泵最小流量再循环阀、烟气挡板定位器、化学加药计量泵变频给定等。
模块内置每通道 D/A 转换及输出电流回读电路，可将”回路开路”或”输出饱和”上报 Ovation 报警系统，比单纯靠现场阀位反馈发现问题早一步。与 DI/DO 不同，AO 模块输出精度直接影响阀门线性度和控制品质，特别是参与 CCS 的燃料/风量/给水控制回路。支持电子间热插拔更换，Ovation 控制器自动识别硬件 ID，同类替换通常不需重新下装控制逻辑。
应用场景与行业痛点
电厂里调门突然”不受控”——操作员给 50% 指令，阀位卡在 0% 或 100%，查半天是 AO 模块某通道无输出或安全栅失电。更隐蔽的是输出漂移：指令 45% 输出变成 52%，长期累积影响燃烧调整。5X00167G01 的输出回读诊断能在回路断线（电缆松动、安全栅故障）时立即报警，帮热控班缩小排查范围。
典型应用场景：
- 燃煤/燃气电厂 — 汽机/锅炉控制回路 AO
主汽调门、再热调门、给水泵液力耦合器（或变频给定）、燃烧器风门执行器。这些点直接参与 CCS 自动调节，AO 精度与可靠性直接影响负荷响应。
- 核电站 BOP — 常规岛调节系统
除氧器压力/水位调节阀、闭式冷却水温度控制阀，Ovation 在核电厂 BOP 大量采用。
- 化工/石化 — 脱硫脱硝及工艺控制
吸收塔 pH 调节（加药泵给定）、烟气再热器旁路挡板定位器、进料流量控制阀。
- 水处理 — 加氯/加药及泵站控制
絮凝剂、助凝剂加药泵 4–20mA 给定，配合 Ovation PID 做比值控制。
案例：南方某 350MW 供热机组，供热抽汽调门突然”拒动”——运行给开指令阀位不动。热控去电子间量 AO 模块输出端，第 3 通道电流为 0 mA，但模块 MOD OK 绿灯亮（未报 FLT）。插拔重启后短暂恢复又消失，判断通道驱动级老化。库房有冷备 5X00167G01，戴防静电手环更换，Ovation 自动识别，约 4 分钟恢复控制。事后点检把参与 CCS 的那两块 AO 卡槽位全部列入年度 N+1 备件计划。
