描述
产品详情

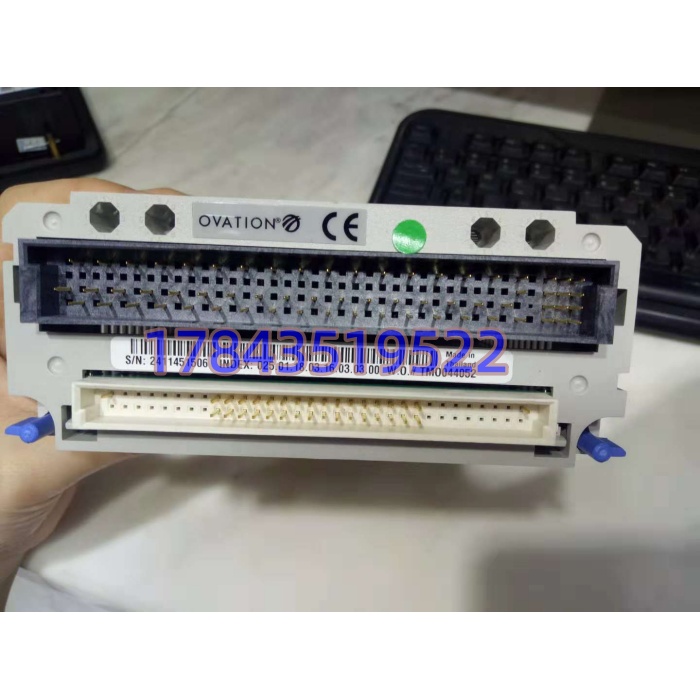

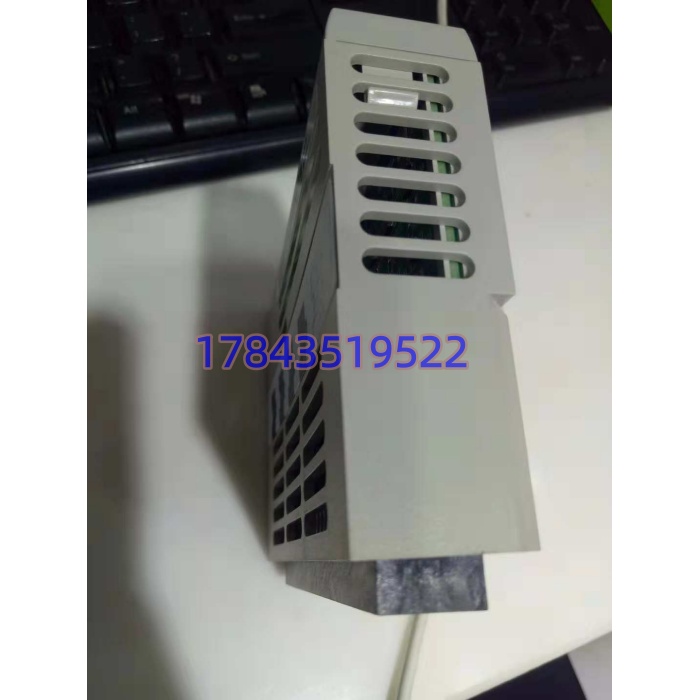

· 型号：5X00121G01
· 品牌：Emerson（原 Westinghouse）
· 系列：Ovation 5X RTD I/O（PMOD 层）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | RTD Input Personality Module (PMOD) |
| 必配电子模块 | 5X00119G01（8ch RTD EMOD），成对插 Ovation I/O 底座 |
| 通道数 | 8（与 EMOD 一一对应） |
| 支持 RTD | Pt100 / Pt200 / Pt500 / Cu50 / Cu53 / Ni120 |
| 接线制式 | 2-wire / 3-wire / 4-wire（引线补偿网络在 PMOD 内） |
| 激励源 | 由 5X00119G01 EMOD 提供恒流激励，PMOD 只做选通与补偿 |
| 隔离架构 | 通道-通道不隔离；通道-逻辑 1000VAC 隔离由 EMOD 完成（PMOD 本身无隔离栅） |
| 精度贡献 | PMOD 层面提供基准电阻与引线补偿，端到端系统精度 ±0.1%FS 或 ±0.2℃ 典型（含 EMOD） |
| 温度范围（环境） | 0℃ ~ +60℃（机柜内，非现场传感器量程） |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 0–95%RH 非凝结 |
| 安装 | 先插 EMOD 到 Ovation I/O 底座，PMOD 扣在 EMOD 前端，导轨锁止 |
| 热插拔 | PMOD 可单拆单换不碰现场线；严格来说 EMOD 热插拔才需看控制器 Run 态，PMOD 换件不脱背板会话 |
| 认证 | 非 CE 标记版（标 “OVATION” 灰底铭牌）；CE 项目需用 5X00121G01 的 CE 尾号变种，原厂不混用 |
| 尺寸/重量 | 约 120×30×95mm / 0.1–0.2kg（裸 PMOD，不含 EMOD） |
| 生命周期 | 西屋年代停产，Emerson Legacy Active 备件，新设计推 1C312xx 集成 RTD 卡 |
产品介绍
场景痛点切入：在 600MW 机组汽机瓦温改造里碰到过一种排故黑洞——8 个轴瓦 Pt100 里第 3 点读数漂 4℃，换 EMOD 没用，换控制器没用，最后发现是 PMOD 里 3-wire 补偿网络的一颗薄膜电阻受潮偏移。Ovation 把 RTD 卡拆成 EMOD（贵、含 ADC）和 PMOD（便宜、含现场侧网络）的聪明之处在于：现场潮气、感应电、接线工抖动先打死 PMOD，EMOD 躲在后面不沾边。5X00121G01 就是那个“可牺牲的前舱”，一张卡坏换一张卡，不碰 EMOD 里的组态映射，也不动端子排。
商业价值算 MTTR。现场实测发现，老式一体 RTD 卡坏一张要拆 8 根现场线重接（平均 45 分钟+端子排记号风险），PMOD/EMOD 分离后换 5X00121G01 只拆 PMOD 扣具、5 分钟完事，MTTR 从 45 分钟压到 5 分钟。缺点也直白：它不能单独存在，采购 BOM 若只写 5X00121G01 不配 5X00119G01，到货是块“没大脑的端子板”；另外非 CE 版铭牌在出口 CE 项目里会被审图打回，必须订 CE 尾号变种（市面稀缺，交期翻倍）。新上 Ovation 3.6+ 的项目 Emerson 主推 1C 系列集成 RTD 卡，5X00121G01 更适合存量维保而不是新柜设计。
替换与升级建议
✅ 直接替换
- 5X00121G01 ↔ 5X00121G01（同型号跨批次）：PMOD 扣在原有 5X00119G01 EMOD 上即用，端子排不动，0 组态改动，成本=单 PMOD 价（约为 EMOD 的 1/3）。
- 5X00121G01（非CE）↔ 5X00121G01 CE 尾号版：电气完全一致，仅铭牌与塑壳印字不同，CE 项目强制用 CE 尾号，非 CE 版硬上会卡审图。
⚠️ 软件兼容（需改配置）
- 5X00121G02 / G03（同系列 PMOD 变种）：支持 RTD 类型列表略扩（如加 Pt1000），插上能用但 Ovation Developer Studio 里要把对应通道的 Sensor Type 字段从 Pt100 改成 Pt1000 并重下组态，改动 0.5 人日，硬件差价极小。
- 老 WDPF 升 Ovation 保留原现场 Pt100 三线制：5X00121G01 支持 3-wire，但 WDPF 老端子排脚位与 Ovation 底座不通用，需换 5X00119G01 底座+重接线，改动 1 人日/机箱。
❌ 硬件不兼容
- 把 5X00121G01 当独立 RTD 卡插 I/O 底座：它没背板金手指，没 ADC，没 24V 逻辑供电，单插不识，必须配 5X00119G01 EMOD。
- 5X00122G01（TC 热电偶 PMOD）：同外形但内部网络是热电偶冷端补偿，插去接 Pt100 会读成乱码，传感器类型不匹配。
- 1C31224G01（Ovation 集成 8ch AI 4-20mA 卡）：虽同属 1C/5X 家族但架构不同，5X00121G01 是 PMOD 碎片件，不能替 1C 集成卡。
- 非 Ovation 平台（DeltaV、Tricon、AB）：底座物理与协议都不接。
（注：Emerson 西屋移交后 PMOD/EMOD 配对规则不变，参数以 Emerson Ovation RTD I/O Datasheet 5X00121x/5X00119x 系列及件号铭牌 Rev 为准；中文备件站将其标为“独立 8ch RTD 卡/IP67 现场卡”属层级混淆，请以原厂结构为准。）
