描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 5X00109G01 |
| 制造商 | Emerson（原 Westinghouse） |
| 产品类型 | 模拟量输入模块 (AI) |
| 所属系统 | Ovation 分布式控制系统 (DCS) |
| 输入通道 | 8 路，每通道独立电气隔离 |
| 输入信号类型 | 4–20 mA（默认）/ 0–5V / 0–10V / 1–5V（软件可配置） |
| 输入阻抗 | 电流模式 ≤ 250 Ω；电压模式 ≥ 10 kΩ |
| 精度 | ±0.1% FS（典型值） |
| 分辨率 | 16 位 ADC |
| 采样速率 | 1–10 样本/秒/通道（可配置） |
| HART 协议 | 支持 HART 7.0+，可叠加在 4-20mA 回路上与智能仪表双向通信 |
| 回路供电 | 内置 24V DC 隔离电源，可驱动两线制变送器 |
| 诊断功能 | 开路 (Open Wire) 检测、超量程报警、模块自检状态上报 |
| 隔离电压 | 通道间及通道对地 ≥ 500 V rms |
| 响应时间 | < 250 ms |
| 供电电压 | 24V DC ±10%（由 Ovation I/O 底座或机柜电源供给） |
| 功耗 | < 5 W |
| 工作温度 | -40°C 至 +70°C |
| 储藏温度 | -40°C 至 +85°C |
| 湿度 | 5% 至 95% RH，非凝露 |
| 安装方式 | Ovation I/O 机箱底盘安装 |
| 状态指示 | LED（PWR / OK / FAULT / 各通道状态） |
| 防护等级 | IP20（柜内安装） |
| 认证 | UL / CE / CSA / RoHS / FCC Part 15 Class A |
| 尺寸(约) | 125 × 105 × 35 mm |
| 重量(约) | 0.5 kg |
产品深度介绍

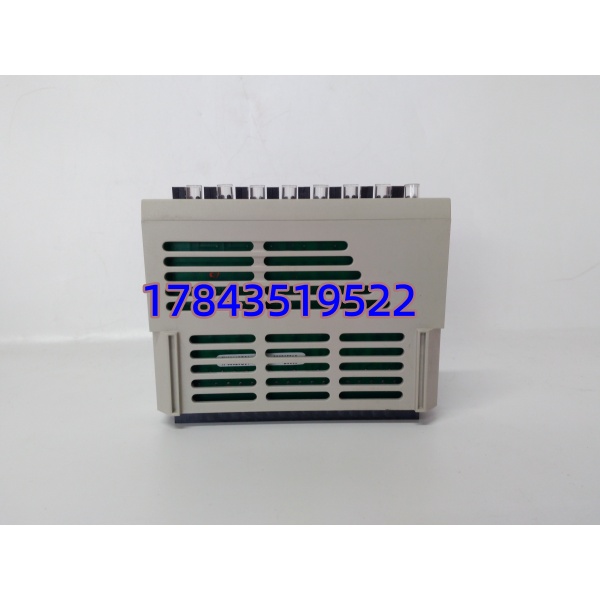

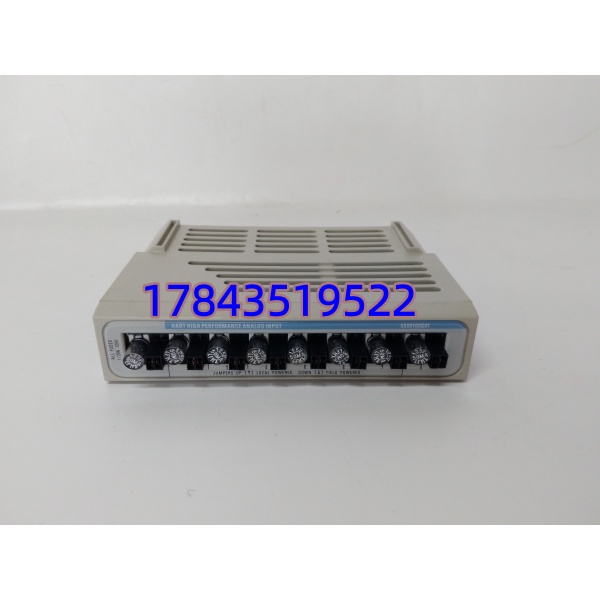

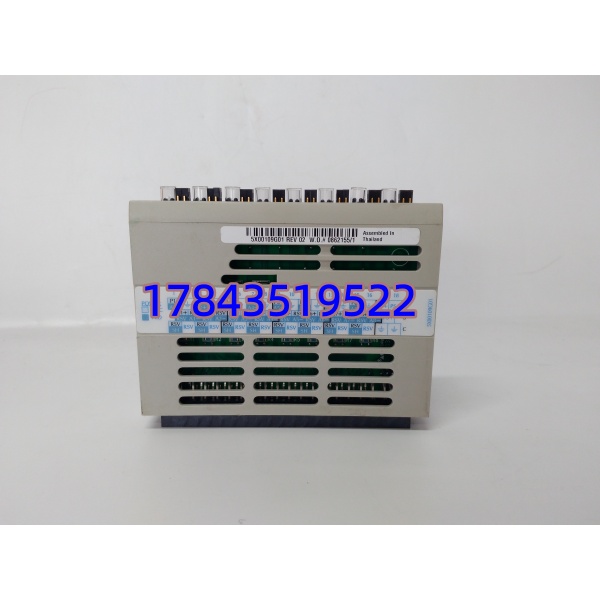

Emerson 5X00109G01 是 Ovation DCS 系统中用于高精度过程信号采集的 8 通道模拟量输入模块，核心定位是”HART 高性能个性化模块”。它在 4-20mA 模拟量采集的基础上叠加了 HART 数字通信能力，可在同一对信号线上同时传输过程变量和智能仪表的诊断信息（如量程、校准数据、设备状态），无需额外布线。
模块每通道独立隔离，内置 24V DC 回路供电可直接驱动两线制变送器，±0.1% 精度和 16 位分辨率满足火电厂锅炉燃烧控制、化工反应釜温度/压力闭环等对数据质量要求严苛的场景。相比基础版 AI 模块，5X00109G01 的 HART 支持让维护人员能通过 AMS 设备管理软件远程读取现场仪表健康状况，提前发现传感器漂移或线路老化，是存量 Ovation 机组实现智能化运维升级的关键 I/O 组件。
应用场景与行业案例
HART 协议最大的好处不是”多一个功能”，而是让你不用多拉一根线就能拿到智能变送器的诊断数据。比如 Rosemount 3051 压力变送器，4-20mA 传的是过程值，HART 叠在上面能把传感器温度、电子元件温度、输出电流、阻尼设置全读回来。5X00109G01 就是干这个的——既采过程值，又捎带仪表健康管理。
典型应用场景：
- 火力发电 — 锅炉燃烧控制与汽机保护
主蒸汽压力、炉膛负压、给水流量、排烟氧量等关键参数全部走 4-20mA 进 Ovation AI 模块，HART 通道同时回传变送器自诊断信息。开路检测能在变送器断线或保险丝烧断的第一时间触发报警。
- 石油化工 — 炼化装置过程控制
常减压塔、催化裂化、加氢裂化等装置的流量/液位/温度闭环控制。HART 支持使得现场智能阀门定位器（如 Fisher DVC 系列）的行程反馈和报警可通过同一根信号线回传。
- 核电 — 辅助系统化学监测
核岛/常规岛辅助系统的硼浓度、pH、溶解氧在线分析。Ovation 系统在核电辅控占有率极高，HART + 通道隔离满足核电工况对数据完整性和可用性的苛刻要求。
- 水处理/市政 — 污水厂过程监测
曝气池溶解氧(DO)、二沉池泥位、加药系统流量。HART 让运维人员能远程校准 pH/DO 探头，减少下池子手动标定的频次。
案例：某 660MW 机组主蒸汽压力”幽灵漂移”
去年大修后，华南某 660MW 超临界机组主蒸汽压力 DCS 显示偶尔跳变 ±0.5MPa，持续几秒后恢复。连续出现多次，运行人员以为是变送器故障，换了新的 Rosemount 3051 没用。
仪表班长蹲点排查，发现是变送器接线盒密封圈老化，雨水渗入导致偶发短路。但旧版 AI 卡没有 HART 回传，无法远程读取变送器状态，只能”盲调”。
更换新批次 5X00109G01 后，HART 通道立刻读回变送器自检报警（Sensor Error），同时开路检测确认接线间歇性中断。问题根因锁定——更换接线盒密封圈后彻底解决。
仪表班长事后总结：”普通 AI 卡只能看到过程值，看不到仪表在’喊救命’。HART 这个通道，省了我们两天排查时间。”
