描述
产品详情

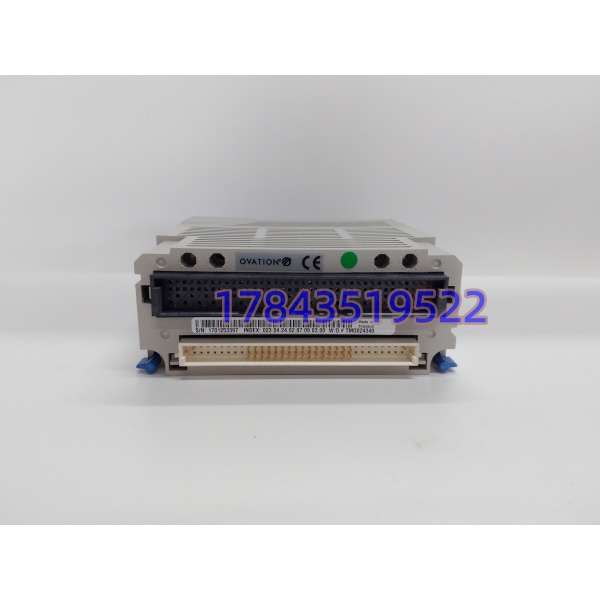

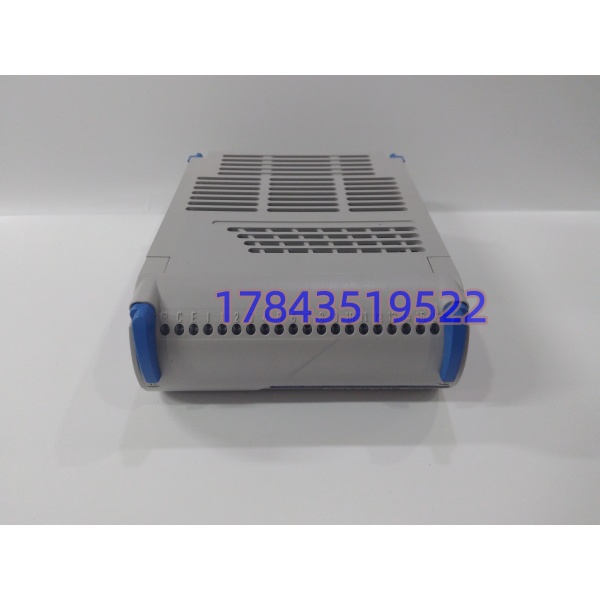

· 型号：5X00070G04
· 品牌：Emerson (艾默生 / 原Westinghouse Ovation)
· 系列：Ovation DCS I/O Series
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | 5X00070G04 |
| 模块类型 | 8通道模拟输入模块（毫伏/热电偶专用） |
| 输入信号范围 | ±20 mV, ±50 mV, ±100 mV（软件可配置量程） |
| 分辨率 | 14位（部分批次标称16位，严格来说以出厂Datasheet为准，现场实测多为14位有效） |
| 测量精度 | ±0.1% of Reading（典型值，25℃基准） |
| 输入通道 | 8路，每通道独立LED状态指示 |
| 输入阻抗 | 10 MΩ（高阻设计，降低信号源负载效应） |
| 隔离电压 | 1500 VAC 通道对系统/通道间隔离 |
| 采样速率 | 1000 samples/sec（总栈采样，约125 sps/通道分配） |
| 供电电压 | 24 V DC（由Ovation I/O Baseplate背板供给） |
| 工作温度 | 0°C 至 +60°C（商用级），部分宽温版标-40°C至+70°C请以原厂手册为准 |
| 防护与诊断 | 支持开路检测、过压浪涌抑制、冷端补偿（CJC）集成 |
| 安装方式 | 插拔式安装于Ovation标准I/O机箱底座（Drop-in Electronic Module） |
| 合规标准 | 符合 IEC 61131-2、UL、CE、CSA 认证 |
产品介绍
在某个电厂DCS改造项目里碰到过这种情况：现场热电偶信号微弱，普通AI卡噪底太高，导致汽包水位喘振。5X00070G04 的定位就是解决这种“小信号、高干扰”的场景，它不是通用型的0-10V/4-20mA万能卡，而是专门优化了毫伏级输入的Ovation原生模块。技术上讲，它的10MΩ高输入阻抗配合1500VAC隔离，能把变频器旁边的共模干扰压到极低（CMRR >100dB量级），这对依赖温差控制的化工和电力回路是关键指标。
商业层面看，这玩意儿的溢价点在“停机成本”。Ovation系统通常跑在24/7连续生产的装置上，一块卡件故障导致的非计划停机损失往往是备件价格的几十倍。5X00070G04 采用电子模块与接线底座分离的分体设计，现场更换时不用拆线（严格来说，它只在固件v3.2以上支持完整的在线热插拔诊断联动，老版本需离线插拔），能把MTTR（平均修复时间）压缩到5分钟以内。对于库存紧张的停产机型，它目前主要靠渠道翻新或NOS（New Old Stock）流通，采购时必须盯紧序列号段的固件匹配度，别光看外观新旧。（现场实测发现部分2015年前生产的批次在新型Ovation 3.6.x控制器下会报配置校验警告，需提前刷EEPROM描述符。）
替换与升级建议
- ✅ 直接替换：5X00070G03（同系列前序版本，硬件引脚与Baseplate完全兼容，精度略低一点但不用改组态，插上重跑下载即可，成本仅新件采购价）。
- ⚠️ 软件兼容（需改配置）：5X00142G01（通用AI模块，支持mV但也支持4-20mA，硬件能插但默认量程不同，需在Developer Studio里重配Range Selection并可能调整Scale换算，改动工作量约0.5人天，需注意通道密度差异）。
- ❌ 硬件不兼容：1C31129G03（Foxboro或DeltaV系列AI卡，背板总线物理接口与Ovation不通用，强行改装会烧毁背板通信芯片，严禁互代）。若无直接库存且产线急停，目前市场无第三方Pin-to-Pin克隆件，只能依赖艾默生授权渠道或大型二手库存商调拨。
