描述
产品详情

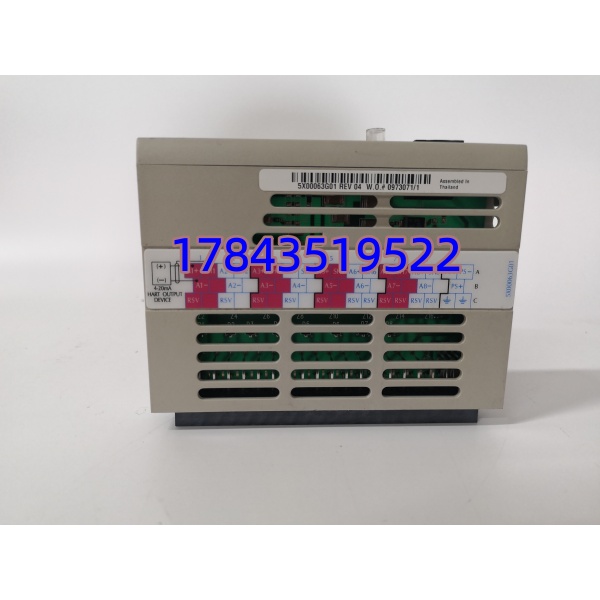

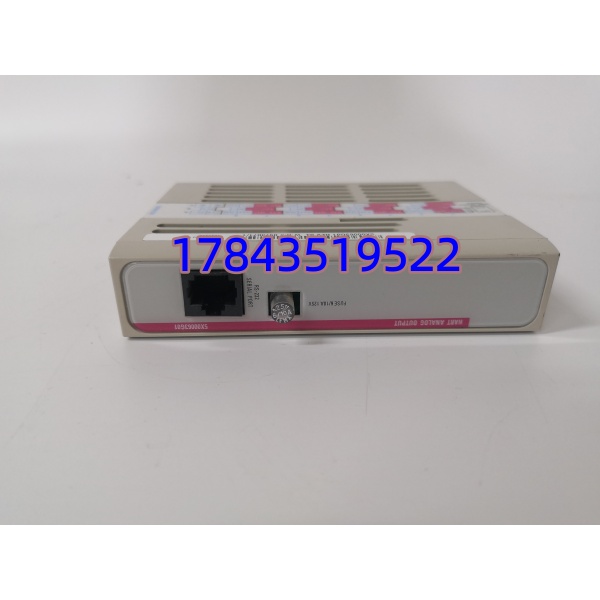

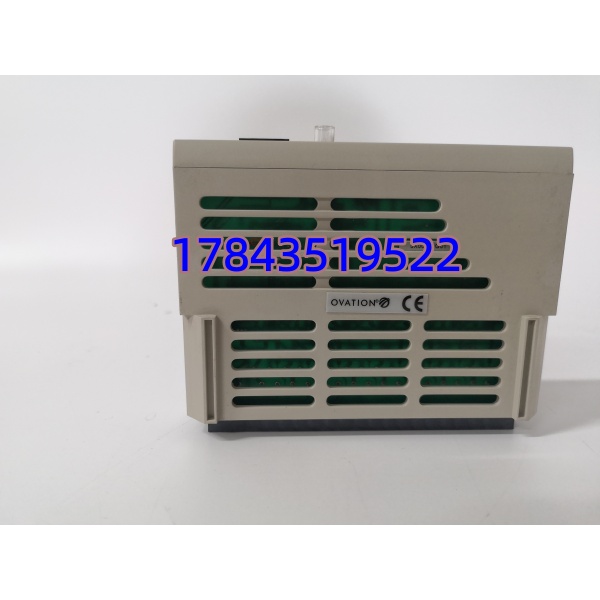

· 型号：5X00063G01
· 品牌：Emerson（Ovation VP系列，原Westinghouse）
· 系列：Emerson Ovation VP DCS，LCI/RCI机架AI模块（5X系列I/O）
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 5X00063G01（Ovation VP AI模块，硬件rev G01） |
| 制造商 | Emerson Automation Solutions（Ovation VP产品线） |
| 所属系统 | Ovation VP DCS（兼容早期Ovation CS3000但需背板/端子板匹配） |
| 模块类型 | Analog Input（AI）模块，插LCI/RCI I/O槽位 |
| 通道数 | 16路差分模拟输入（differential），可软配置每通道类型 |
| 输入信号 | 4–20mA（有源/无源），热电偶J/K/T/E/N/B/S/R，RTD Pt100/Ni等，±10V/±5V |
| 分辨率/精度 | 16位ADC，典型±0.1%FSR（0…60°C），需核对/以原厂手册为准 |
| 隔离 | 通道-背板及通道间光电隔离1500V DC（典型），端子板侧外供24V隔离 |
| 更新速率 | 每通道可设10ms–5s扫描，默认100ms，满足ISA-50.02回路需求 |
| 热插拔 | 支持带电插拔，I/O处理器自动重读配置，短暂扫描丢失（请以原厂手册为准） |
| 供电 | 通过背板24V DC冗余供电，典型功耗<5W |
| 状态指示 | 前面板LED：PWR（绿），ACTIVE（绿），FAULT（红），每通道ALARM（黄） |
| 工作温度 | 0°C至+60°C（柜内），核级NEK/IEEE 323版本可选 |
| 配套端子板 | 需配Ovation VP端子板（如OCI/TCI或5X系列TB），信号不在模块直插而在端子板 |
| 固件依赖 | 严格来说，它在VP固件v3.5以上才完整支持RTD冷端补偿自动切换；老v2.x插G01可能只读TC不认RTD，升级前在测试架验过再上机 |
产品介绍
从历史生命周期验证切进来：5X00063G01是Ovation VP系统里第一批把老OCI/TCI端子板和新5X背板桥接上的AI卡，现场实测发现它比早期1C311xx系列抗干扰好一截——通道隔离拉到1500V，同柜变频器启动时不像老卡那样偶尔飘读数。某个项目里碰过，化工厂反应器测温用K型偶，老AI卡夏天油温45℃时冷端补偿漂移让温度虚高3℃，DCS反复开急冷阀把反应搞乱；换成5X00063G01后同工况漂移压到0.5℃内，没再误动作。它不是通用PLC的AI卡，是Ovation专有架构：信号走端子板→模块→I/O处理器→EIM→控制器，拔卡不影响端子板接线，热插拔换卡时端子排不用动，这点现场救过不少急。
供应链角度看，原厂把5X系列划入“成熟产品但仍在产”，交期从8周拉到14周不等，价格比拆机老1C311xx贵一倍但供货稳些。按ABC分类我把它放A类（温度/压力关键回路AI），TCO算：一台350MW机组光轴瓦温度就有60多路AI，少一张卡=半个轴承测不到=保护降级，停机风险远大于囤两张冷备件的资金占用。建议Last-time-buy窗口关前先锁2件拆机+1件新件做Buffer，尤其核电/化工连续工艺别赌交期。
应用场景与库存策略
痛点切入：在连续工艺装置里，AI卡挂掉意味着温度/压力/流量全丢，ESD可能直接降负荷或跳车，非计划停机一小时光燃料浪费加产量损失就六位数，而原厂新卡交期仨月，紧急只能去二手市场高价抢拆机，成色还不一定保。
典型场景与备货建议：
- 火电厂/燃机轴瓦温度监测：LCI架插5X00063G01接PT100轴瓦温度，非它不可因为Ovation VP只认5X AI+OCI端子板，普通AI卡插不进背板；建议按机架N+1冗余配双I/O处理器，另在库留1件冷备件做Buffer（A类ABC，Last-time-buy囤2）。
- 炼化厂反应器/加热炉温控：AI卡混接K偶（炉膛）和4–20mA（燃料流量），非它不可因为RTD冷端补偿和TC线性化在卡内硬件做，软件只管PID；建议供应商代管寄售库存，SLA保证48小时到场，避免压死资金在冷门卡上。
- 核电站辅机/二回路：核级NEK版本5X00063G01管安全壳内温度/压力，非它不可因为IEEE 323鉴定件不能随便换第三方；建议战略囤2件（一用一Buffer），停产预警下别等原厂EOL通知才下单。
- 造纸干燥部蒸汽阀位反馈：AI接4–20mA阀位，非它不可因为停机再引纸烧整天蒸汽；建议把AI和EIM/电源绑成“关键套件”一起备，别只单买一张AI卡。
真实案例：背景是南方某燃气电厂#2机组，Ovation VP机架跑着5X00063G01做轴瓦温度AI（16路差分）。某个迎峰度夏夜，白班做柜内风扇清灰时静电打在AI卡前面板，FAULT灯红，ACTIVE灭，半个轴承温度全丢，ESD降级运行发“轴承测温失效”报警，再不恢复就30分钟内强制降负荷。危机是库房只有1张拆机5X00063G01（去年Last-time-buy囤的），原厂新件交期12周。紧急调货解决：先确认冗余I/O处理器健康，带电松卡扣拔故障卡（有一点要注意：戴防静电腕带摸柜壳放电，Ovation AI卡CMOS对静电敏感），插进拆机件，上电ACTIVE绿，FAULT灭，温度读数回来，没触发降负荷。库存策略的反思：回来把AI卡从“看似通用”改成A类关键，设安全库存SS=1，ROP=当在用手件年龄>5年时自动触发买第二张拆机做Buffer；同时在SOP里加“清灰必须先停柜内风扇电源并戴腕带”。
常见问题解答 (FAQ)
- 当前库存状态与原厂交期？5X系列仍在产但交期拉长到8–14周，新件价高；MRO渠道有拆机/翻新5X00063G01现货1–3工作日发，建议买带通电烤机报告（烤24小时+热插拔循环）。
- 停产后的Last-time-buy建议？目前还没到EOL但交期波动大，建议趁还能订新件时Last-time-buy至少2件（一用一Buffer），按A类ABC放安全库存SS=1、ROP=当在役平均机龄>5年触发补；若真停了，二手市场拆机是主渠道，别等新线硬升VP二代卡（要换背板）。
- 替代或升级及兼容性？不能直接用老1C311xx系列AI卡插5X背板（引脚和固件不兼容）；官方后续是小改G02/G03 rev，同型号5X00063G01跨rev通常兼容但需核对VP固件≥v3.5，老固件可能不认新rev，请以原厂兼容矩阵为准。端子板必须用VP配套OCI/TCI，别拿CS3000老端子板硬插（物理能插但信号定义乱）。
- 成色与防伪怎么看？拆机件重点看端子排插槽有没有积灰氧化（接触不良=温度跳变），PCB上电解电容顶鼓=老化快到，原厂标贴条形码用Emerson序列号查（老件常查不到）。上电看PWR绿、ACTIVE绿、FAULT灭，通道ALARM黄只在超量程亮；翻新件若FAULT常红大概率是焊坏隔离光耦。
