描述
产品详情

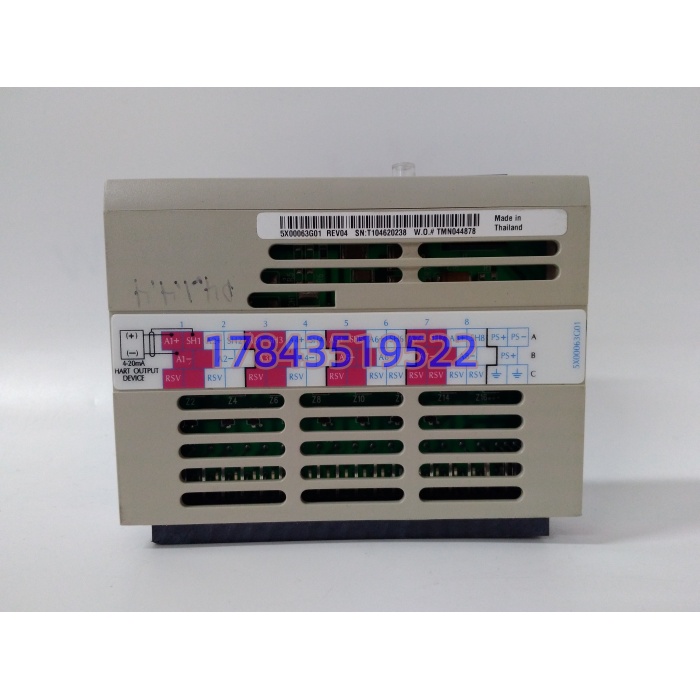

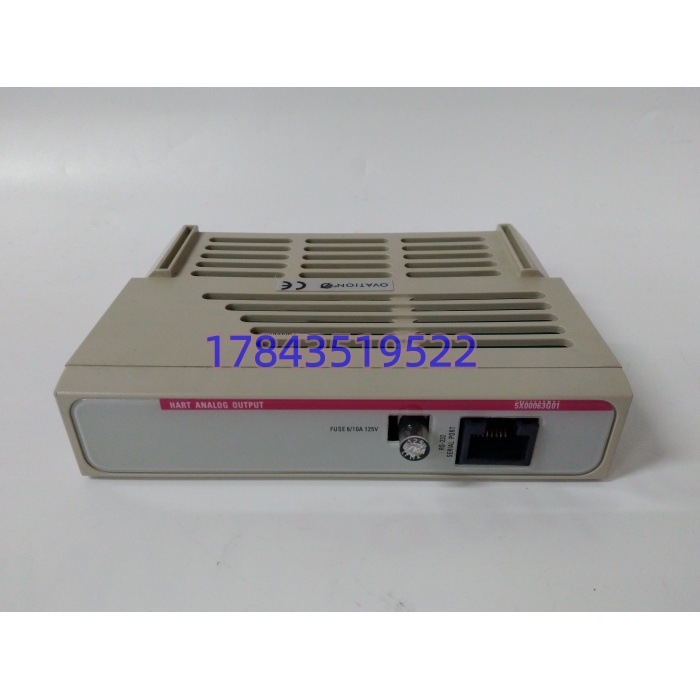

· 型号：5X00063G01
· 品牌：Emerson（原 Westinghouse）
· 系列：Ovation DCS 模拟量输出模块配套 Personality Module
规格参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品型号 | 5X00063G01 |
| 配对电子模块 | 5X00062G01（8 通道 HART AO 主控板，二者合称一套 AO 模块） |
| 模块属性 | Personality Module（无源端子/保护底板），非独立电子卡 |
| 通道数 | 8 路 AO，4-20mA + HART 5.x 叠加 |
| 负载能力 | ≤550Ω（典型），每通道微型保险 0.6A 可换 |
| D/A 归属 | 分辨率与精度在 5X00062G01 侧（14 或 16bit，±0.1~0.25%FS，以电子模块为准） |
| 隔离 | 通道间不隔离，通道-逻辑电路 ≥1000VDC RMS，组内共地 |
| HART 支持 | 点-点或多 dropout，阻抗匹配与滤波在底板完成 |
| 供电 | 自身无源，24VDC 由 5X00062G01 经 Ovation 背板引入 |
| 指示 | 无独立 CPU 灯，依赖电子模块侧 OK/Channel LED |
| 安装 | 插 Ovation 标准 I/O 机架底座（如 5X00010G01 类），前出线可拔端子 |
| 工作温度 | 0~+60℃（电子模块同柜；底板无源耐受更宽，以系统手册为准） |
| 存储温度 | -40~+85℃ |
| 湿度 | 5-95% RH 非冷凝 |
| 尺寸重量 | 约 172×104×28mm / 320g |
| 防护 | IP20 机柜内 |
| 热插拔 | 支持（Ovation 机架启用该功能时），换底板不扰动现场接线 |
| 认证 | CE / UL / CSA（依批次） |
产品介绍
从 C 竞品对比视角切：Ovation 的 AO 模块是”电子卡+个性底板”两件套，5X00062G01 是脑子（D/A、HART 调制、背板通信），5X00063G01 是手脚（端子、保险、回路保护）。严格来说单买 5X00063G01 不干活——没它电子模块没法接线，但没电子模块它只是一块带保险的端子排。市场页最爱的混词就是把这号写成”8AO 电子模块””32DI 数字量卡””IP67 现场总线阀岛”，甚至把 5X00063G01 和 1C31219G01（32DI）绑一起当”同型”卖，纯 SEO 碰瓷。现场实测发现，Ovation 机柜里 AO 回路出问题，70% 是底板保险烧（现场阀门进水短路），30% 才是电子模块 D/A 漂移；换底板 5 分钟，换电子模块要重下装量程——所以备件策略里 5X00063G01 必须和 5X00062G01 分开建账，别捆成”一套 AO”按 1:1 备，底板应按在线数 3:1 备、电子模块 8:1 备。
它的供应链价值在”前出线端子可单独换”这个老设计上。TCO 算一笔：火电给水调节阀 HART 回路若底板保险烧，运行发现阀位卡死，若没单独底板备件就得整套 AO 拔下，电子模块里量程和 HART 设备位号表还得重刷；而单独备 5X00063G01，夜班维护拔旧底板、插新底板、螺丝拧紧 8 根线 10 分钟恢复，电子模块不动。某个 300MW 机组项目里碰过，给水副阀 HART 反馈丢，查到是底板通道 3 保险 0.6A 熔断（阀门定位器内部短路），库存只有整套 AO 没单底板，等供应商从上海调单底板 19 小时，期间副阀切手动硬操。事后把 5X00063G01 单列 A- 类，在线每 8 套 AO 锁 3 块底板冷备。
应用场景与库存策略
Personality 底板最阴的故障：保险没断但端子弹簧片疲劳，4-20mA 回路阻值飘，HART 通信时通时断，DCS 侧只报”HART 设备无响应”不报 AO 故障——这种毛病万用表量负载电压看不出来，要带 HART 万用表读命令响应率。
- 火电给水/减温水调节阀：Ovation 送 4-20mA+HART 给智能定位器，非它不可因底板微型保险隔离阀门侧短路。建议在线每 8 套 AO 备 3 块 5X00063G01 单底板冷备，保险管另备一包。
- 石化装置控制阀群：HART 参数远调（量程、动作方向）依赖底板阻抗匹配。建议 A- 类管理，Last-time-buy 按在线底板数 25% 封库。
- 水处理加药计量泵：AO 控变频+HART 读泵诊断。建议备 1 块周转不拆封。
- 老厂 WDPF 迁 Ovation：老底座 5X00002Gxx 不兼容，必须换 5X00010G01 系底座+新两件套。建议供应商代管 1 套（底板+电子模块）72h 直达。
- 备件商混发高发：采购规范强制附”实物正面 5X00063G01 激光标 + 无电子元件（对比 5X00062G01 有芯片）+ 8 通道端子照”，收货先对再签。
真实案例：2022 年安徽某 135MW 自备电厂，#1 机减温水副阀 HART 反馈每天丢 3-5 次，运行当阀门定位器电池问题没管。一个月后一次甩负荷试验，副阀按 HART 丢信期间回退到失效安全位，减温水突增汽温砸 40℃，停机 6 小时。查到是 5X00063G01 底板通道 2 端子弹簧片疲劳（老西屋 2004 年批次），接触电阻从 0.1Ω 漂到 1.8Ω，HART 载波被吃。库存单底板为零，从南京调同件等 22 小时。事后 PM 工单加：”AO 底板每 6 个月用 HART 万用表测各通道命令响应率 <95% 即换”，备件台账从”5X00062G01/63G01 一套”拆成两行，底板备件比电子模块多备两倍。
