产品深度介绍

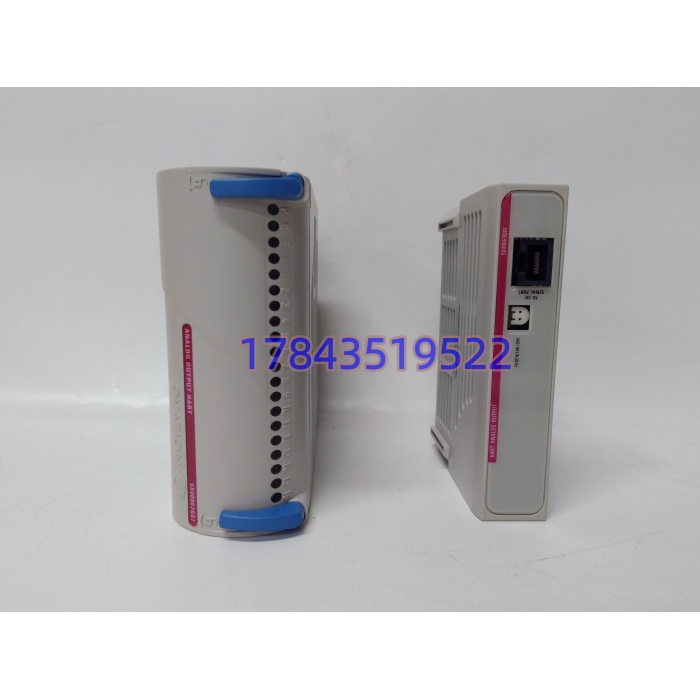

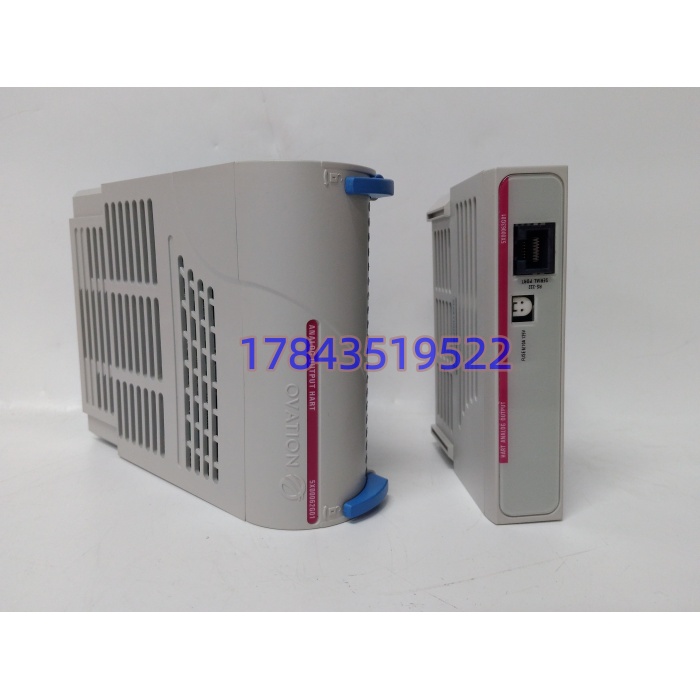

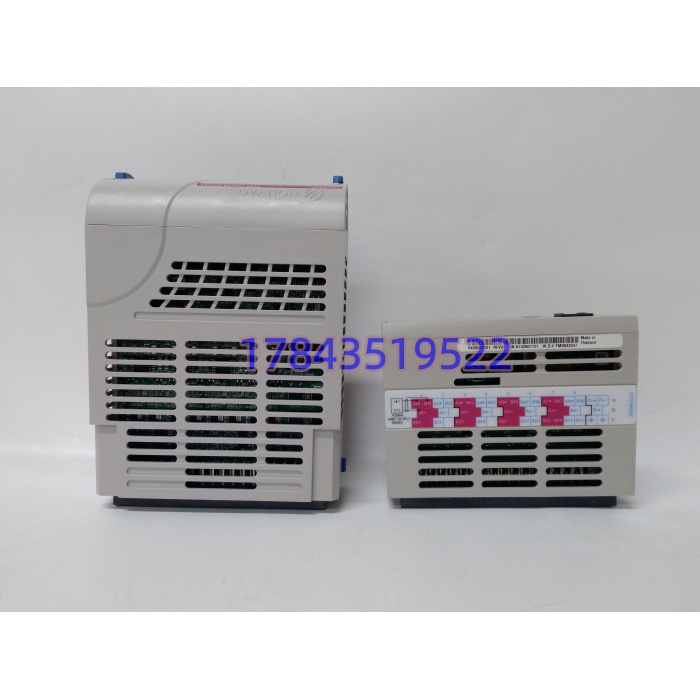

电厂汽机侧控制阀半夜拒动，Ovation 操作树里 AO 点变灰，查下来是 5X00062G01 的 DAC 基准源漂移——这种 HART AO 卡坏起来不冒烟，输出卡在 3.8 mA，HART 通信还在，但阀门定位器收不到正确命令。Emerson 5X00062G01 是这块套卡里的”大脑”，16 MHz MCU + 14-bit DAC 把数字量变成 4-20mA，HART 1200 bps FSK 叠加在电流环上；5X00063G01 是贴在它背后的”个性底板”，干被动活：8 路现场接线端子、每通道 0.6A 微型保险、HART 阻抗匹配和回路供电引入。两片插一起才算完整 HAO 模块，单买 5X00062G01 没底板接不了现场线，单买 5X00063G01 就是块带保险的端子板。
跟普通 AO 卡（如 4-20mA 无 HART 的 5X00106G01）比，这套值钱在 HART 双向——控制室 AMS Device Manager 能直接读 Samson 3730 定位器的行程、气源压力、诊断字，不用跑现场手操器。MTBF 按 Emerson 老手册推算电子板 >50,000 小时，但底板保险丝是消耗品，现场短路一次换一颗，几毛钱的事。短板直说：西屋时代停产物料，原厂新件无排单；G01 尾缀对应早期 HAO 版本，跟后期 G02/G03 的 personality 不混插；通道间不隔离（共 24V 辅助地），多阀干扰布线得单端接地规范，别拿通道隔离卡的标准套它。
关键技术规格
| 参数项 | 5X00062G01（电子模块） | 5X00063G01（Personality 底板） |
|---|---|---|
| 产品定位 | HAO 主控板（含 MCU/DAC/HART） | HAO 被动接口板（端子/保险/调理） |
| 通道数 | 8 路 4-20mA 多路复用输出 | 对应 8 路现场回路端子 |
| 输出信号 | 4-20 mA DC + HART FSK 1200/2200 Hz | 透传，含 0.6 A/125 V 微型保险/通道 |
| D/A 分辨率 | 14-bit（典型 ±0.1% FS） | 无 DAC，被动 |
| 更新周期 | 约 24 ms 全通道扫描 | — |
| 隔离耐压 | 通道组↔逻辑 1000 V AC/DC（1 min） | 同左（现场-逻辑间） |
| 通道间隔离 | 无（共外部 24V 辅助地） | 无 |
| 背板供电 | Ovation Baseplate 5 V 逻辑 + 24 V 辅助 | 24 V DC 现场回路电源引入 |
| 功耗 | 典型 1.2 W，最大 2.5 W | 被动，回路功耗归外部电源 |
| 诊断 | 开路/短路/过流回报、HART 通讯字 | 保险熔断可视窗、回路通断 |
| 安装形式 | 插 Ovation I/O Baseplate（如 1B30035H01），电子板叠底板 | 同左，位于电子板前方/底部 |
| 工作温度 | 0–60 °C（宽温版标 -40–70 °C，以铭牌为准） | 同左 |
| 尺寸重量 | 约 172×104×34 mm / 0.37 kg | 约 172×104×28 mm / 0.32 kg |
| 认证 | UL 61010 / CE / CSA | 同左 |
应用场景与行业案例
某 600 MW 机组夜班，汽机高压调门 AO 点反馈断线报警，阀门卡在 42% 不动。仪表班到 I/O 柜，5X00062G01 的 ERR 慢闪，拔下来闻无焦味但 DAC 测试点电压漂了 0.8%。备件柜有成对 New Surplus 套卡（5X00062G01+5X00063G01，西屋原包装 2020 年入深圳仓），断 Drop 电源、先拆 5X00063G01 端子排（避免带电拔 HART 回路打火）、再拔电子板、新套卡照旧件微距照片复原 DIP/跳线（其实 HAO 无站号拨码，但底板保险型号要核对）、上电 Node Bus 自动注册，AMS 里 8 个 HART 设备 90 秒全回。值长撇了句：”套卡两万块，高压缸调门卡十分钟少发一万度电，这账不用算。”
- 火电汽机调节：高压调门、再热汽温喷水阀经 HAO 套卡出 4-20mA+HART，AMS 读定位器诊断，非它不可是因为 Ovation 老机架背板协议闭源，第三方 AO 插不进 Baseplate。
- 脱硫脱硝执行机构：浆液循环泵变频给定、喷氨调阀，HART 读阀位反馈省一趟就地校线。
- 化工 Batch 反应：多路温控调节阀并行，8 通道 HAO 密度够单柜管一段工艺，回路短路只烧 5X00063G01 上 0.6A 保险，电子板没事。
- 市政水厂加药：计量泵冲程控制 4-20mA，HART 远读泵头诊断，宽温版扛得住加药间 0–60 °C 潮湿。
- 海上平台火气联动：非安全级辅助阀（如化学剂注入）用 HAO 套卡，通道共地但平台单点接地规范严，没出过环流问题。
采购与技术避坑指南
- 成对买别拆单：5X00062G01 和 5X00063G01 必须成套出库，供应商只发电子板不发自底板的，现场接不了线。询价单把两号写一行。
- 尾缀 G01/G02 别跳配：G01 电子板配 G01 底板，G02 电子板固件认 G02 底板的 fuse 拓扑，混插 Ovation 启动报”Personality mismatch”。
- 保险丝型号：5X00063G01 上每通道微型保险是 0.6A/125V 快熔，备件库顺手囤 50 颗同规格，别用普通 1A 保险代，短路时烧不光耦。
- 通道共地别忘：8 路 AO 共享外部 24V 辅助地，现场阀组若分两路独立电源，必须单点汇到 HAO 底板端子，否则地环流让 HART 通信误码半夜飙。
- ESD 静电：拔电子板必须防静电手环，5X00062G01 的 DAC 芯片栅极耐压有限，北方冬天徒手碰金手指一道火花，上电输出满量程抖动。
