产品详情

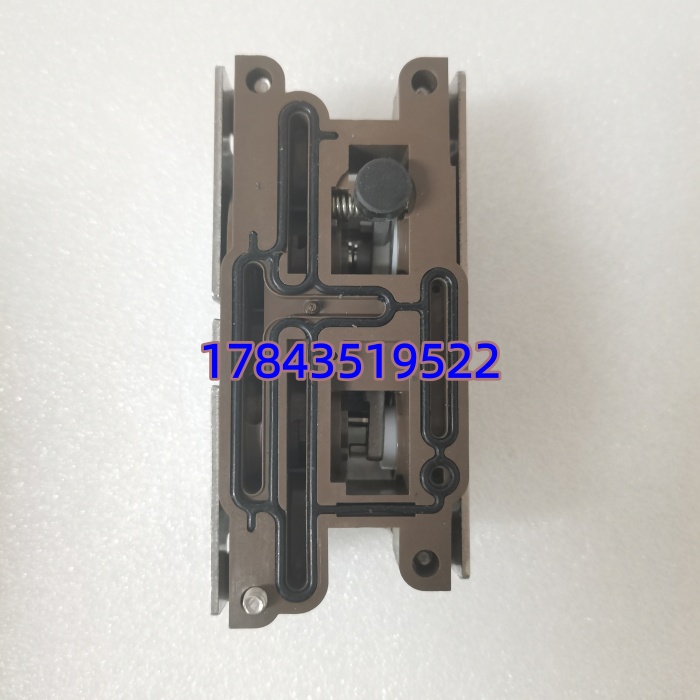

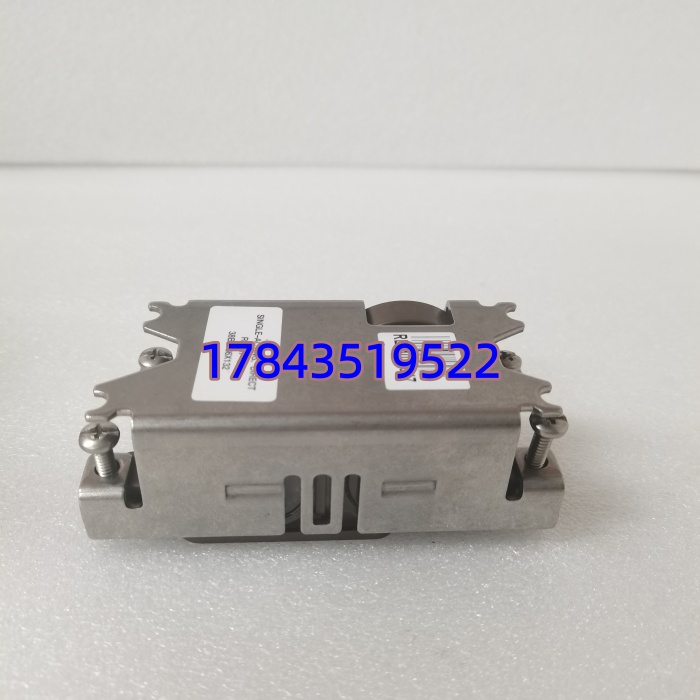

· 型号：38B5786X132
· 品牌：Emerson Automation Solutions / Fisher Controls
· 系列：Fisher DVC6000 数字阀门定位器 — 内部 Pneumatic Relay Assembly（单作用 Booster/Relay）
规格参数
- 产品定位：Fisher DVC6000 系列数字阀门定位器内部气动中继放大组件（pneumatic relay/booster module），用于将定位器 pilot stage 输出放大驱动大容量执行机构，也作为 DVC6000 现场服务替换件单独供应
- 适用定位器：Fisher DVC6000 系列（DVC6010/6020/6030 单作用配置，具体需核对原装配位——双作用执行机构用不同 relay p/n）
- 作用形式：单作用（Single-acting），输出气压跟随输入信号 1:1 比例放大，带内部 bleed（泄放口）
- 供气压力范围：1.4 bar ~ 6.9 bar（20 ~ 100 psig），典型定位器供风 1.4~4.8 bar（140~480 kPa）
- 输出能力：流量增益显著高于喷嘴-挡板级，典型可满足 ≥Φ200mm 膜头快速充/放气（具体 Cv 值需核对 Fisher 内部 spec，现场经验足够驱动标准单作用弹簧回位执行机构）
- 输入信号：来自 DVC6000 内部 I/P 转换级的气动信号（pilot pressure）
- 排气特性：带标准 bleed 孔（约 0.05 scfm @ 20 psig supply，需核对），保证稳态耗气量可控
- 材质：本体通常为黄铜/阳极氧化铝，内部膜片/密封件为氟橡胶或 Nitrile（依生产批次），适应仪表风气质
- 安装方式：卡入 DVC6000 定位器壳体内部预设槽位，由定位器内部气路 O-ring 密封，通过螺钉/卡扣固定
- 工作温度：-40℃ ~ +85℃（依 主机认证范围，组件需与主机环境匹配）
- 标识信息：Fisher part number 38B5786X132，常印于金属/塑料本体或标签，新版可能带 QR/条码
- 兼容注意：此 p/n 对应特定 单作用版本中继组件，双作用(Double-acting)执行机构用不同 p/n（如 38B57xx 系列其他编号），不可混用
- 认证：随 主机取得 ATEX / IECEx / FM / CSA 防爆认证（组件本身不单独认证）
产品介绍
38B5786X132 是 Fisher 数字定位器里头的气动中继放大组件——说白了就是把 I/P 转换出来那点微气压放大成大流量输出，推大膜头或活塞执行机构快进快出。它本身不独立对外安装，是 定位器内部件，但 Emerson 允许作为服务件单独采购更换，老装置运行多年后中继膜片老化、内部节流孔堵塞或 bleed 异常时可单换此件而不必换整台定位器。
坦白讲，这东西很少单独坏，但现场仪表风含水含油多、长期不吹扫易导致内部膜片硬化或喷孔堵塞，表现就是阀门响应迟钝、全行程时间变长甚至定位超调震荡。换件比换整台 省成本，前提是确认原定位器是单作用配置且原装 relay p/n 与此一致。有一点要注意：双作用执行机构(DVC6030 配双作用 relay)用不同零件号，装错会导致输出异常或无反向排空。
应用场景与行业案例
痛点切入：
我遇过炼油厂催化裂化装置再生滑阀（Φ250 膜头） 定位，运行 8 年后阀门全开时间从 3 s 变成 12 s，调 PID 没用。拆定位器发现 38B5786X132 中继组件膜片边缘有龟裂、内部节流孔半堵——放大倍率掉太多，大膜头充压跟不上。换中继组件后全开回到 2.8 s，定位曲线恢复正常。
典型场景：
- 炼油/石化 — Fisher 定位大口径单作用控制阀，中继组件老化导致阀门慢响应或震荡，换此件恢复性能
- 化工 — 腐蚀性环境仪表风不洁致 relay 内部堵塞，作为预防性 MRO 备件库存
- 电厂 — 汽机旁路阀/给水调节阀 Fisher 定位器服务件，避免整台定位器报废
- 纸浆造纸 — 蒸煮器放料阀 单作用定位器，高温高湿环境定期更换气动组件
真实案例：
西南某化肥厂 CO₂ 压缩机入口调节蝶阀（Fisher 657 单作用膜头 + DVC6020），某次大修后发现阀门阶跃响应明显迟滞，AMS ValveLink 显示 Output Pressure 跟踪 Input Command 有约 0.5 s 延迟且超调。就地拆 DVC6020 外壳检查，38B5786X132 relay 组件膜片轻微变形、bleed 孔有褐色油泥（仪表风除油不彻底）。库房有原装 38B5786X132 服务件，断电关供风→拆旧 relay→装新件→复原气路 O-ring→供风→ 自校准→ValveLink 测试全行程 OK，迟滞消失。有一点要注意：拆装时别弄丢内部 O-ring 或装反方向（有箭头/标识面朝输出侧），我同事装反过一次，输出压力直接顶满不受控。
