产品详情

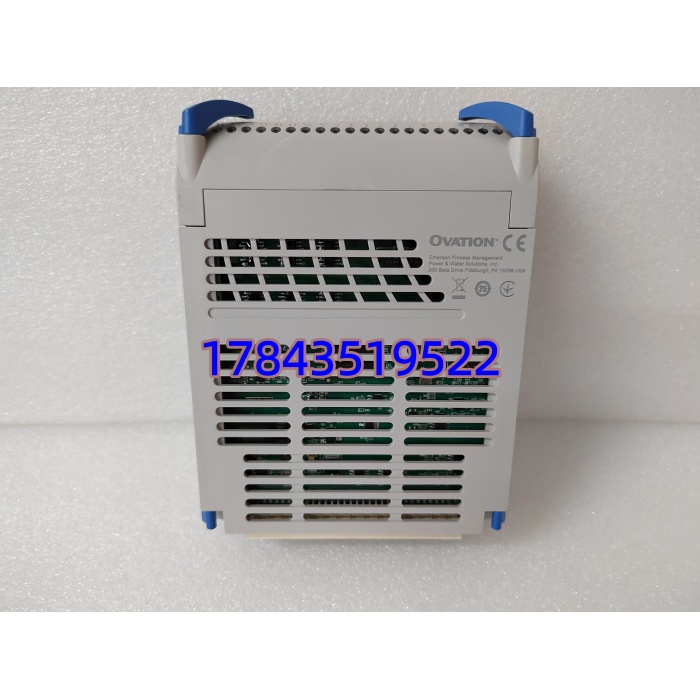

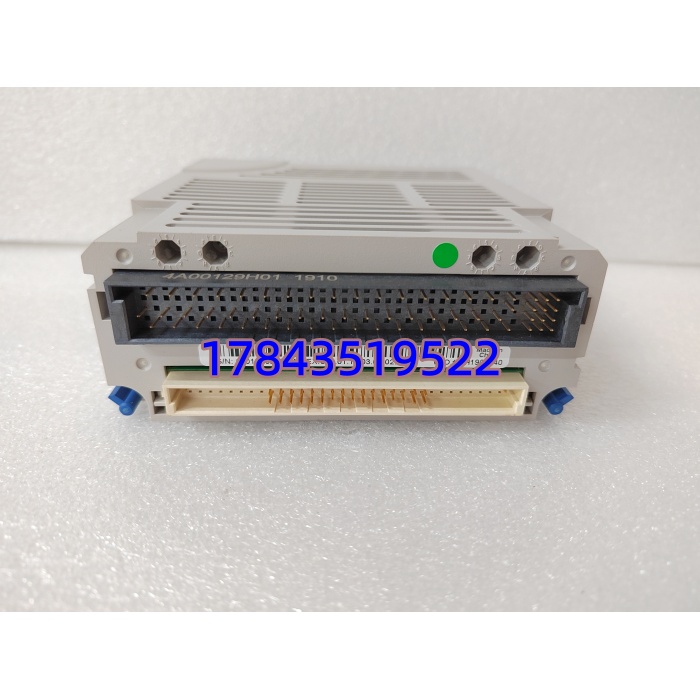

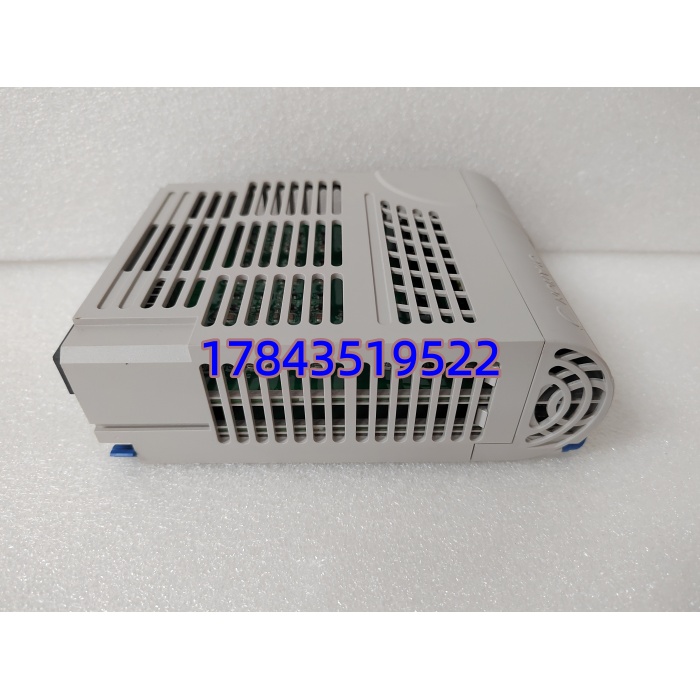

· 型号：1C31233G04
· 品牌：Emerson（Westinghouse Ovation）
· 系列：Ovation DCS — DPU Processor Module (Drop Processor)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | Ovation DPU Processor Module / Drop Controller |
| 型号 / 订货号 | 1C31233G04（G04为硬件Rev，依出厂贴标确认PROM版本要求） |
| 适用系统 | Emerson Ovation DCS Rev G / H / I / J（具体兼容受Flash+PROM版本约束） |
| 配套底座 | 典型配1C31238G01或对应代次DPU Base（不可与I/O卡底座混用） |
| CPU架构 | 32-bit RISC/PowerPC（依具体Generation，Ovation G代以后），板上Boot ROM |
| 存储器 | 板载Flash（程序/组态存储）、DRAM（实时数据）、NVRAM（保持点/SOE缓存） |
| 许可证PROM | 带物理KeyPROM/Feature PROM插槽（或焊死依批次），决定I/O点数/Drop类型授权 |
| 网络通信 | 通过底座提供WAN口(连Plant Network) + LAN口(连Peer/Drop Bus/远程I/O)，介质依底座为10BaseT或同轴 |
| I/O背板接口 | 驱动本地机架右侧I/O模块（AI/AO/DI/DO/SLC等）经并行背板总线 |
| 冗余支持 | 支持1:1主备DPU无扰切换（两相邻槽位，自动同步），切换时间＜100ms典型 |
| 扫描周期 | 可控，典型默认250ms/500ms，最快依控制策略复杂度 |
| 状态指示 | RUN / FAIL / COM / REDUND / STAT LEDs |
| 背板供电 | 由Ovation机架背板提供（5VDC主，依底座可能含±12V），典型功耗8~15W |
| 工作温度 | 0℃～+60℃（存储 -40℃～+85℃） |
| 安装方式 | Ovation本地/远程I/O机架最左专用DPU槽 |
| 热插拔说明 | 备机DPU可在线插入自动同步；主机DPU故障更换建议先切至备机再拔出，否则Drop短暂失控 |
| 认证 | CE、UL、IEEE 323/384（核级依铭牌） |
| 物理尺寸/重量 | 约165×127×25mm / 0.4~0.6kg |
产品介绍
某个项目碰过最坑的情况：夜班Ovation一个Drop突然Fail→Auto Switchover到备机→备机也报PROM Checksum Error——追下来是主备1C31233G04 Flash老化但PROM版本和现行下装文件不匹配。这模块就是Ovation每个Drop的”中枢神经”：它周期性扫描所挂I/O映像、执行你下装的Control Block逻辑、把过程值/报警经WAN送Station/历史站，同时和配对备机做状态同步。严格来说G04是硬件Revision代号，真正决定能否跑您现行工程的是Flash版本+KeyPROM内容——买之前一定要提供现用DPU照片（贴标含Firmware Rev及PROM Part No.），否则插上进不去甚至要求重新下装。
它不能当I/O卡用、不能替代SLC串口模块、也不能跨代随意混插（早期Rev E/F底座物理兼容但Flash容量不同可能拒启动）。原厂全新或测试良品带序列号可溯源，适合Ovation存量机组A/B/C类备件定额储备。[请以Emerson Ovation DPU Hardware Manual及Flash/PROM Compatibility Matrix为准]
替换与升级建议
✅ 直接替换
- 同型号1C31233G04且同KeyPROM/Flash Rev互替：物理尺寸、底座引脚、面板接口完全一致。若是更换故障备机DPU可在线插入自动同步；若换主机DPU先切备机→拔旧→插新→等同步完成→切回。工作量约15~30分钟，无额外成本（前提PROM匹配）。
- 1C31233G01/G02/G03升G04：通常可原位替代——G04一般Flash更大、CPU略快，只要Ovation软件版本支持且PROM授权兼容。建议下装前在Test Bed读出现有Flash Image备档，防止点保持丢失。
⚠️ 软件兼容（需验证/可能重下装）
- 跨大代（Rev E/F → G系DPU）：底座可能机械兼容但要求升Ovation Engineering Workplace版本并重新下装Drop Image、核查License PROM点数——属系统升级项目，改动量大，需Emerson FAE到场。
- 仅换裸板无PROM：新板需移植旧KeyPROM或订购对应Feature PROM，否側报”Invalid License”不启动。
❌ 硬件不兼容
- 任何AI/AO/DI/DO卡、SLC(1C31169G02)、电源模块：完全不同的槽位定义与功能，严禁互插。
- 非Ovation机架第三方控制器：物理协议均不通。
现场实测发现部分G04批次在极老Ovation Workplace v1.x下无法识别需升补丁；另Flash寿命约10~15年连续通电，超期建议预防性更换。[请以Emerson原厂Ovation DPU Flash/PROM兼容矩阵为准]
