描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 制造商 | Westinghouse Ovation / Emerson Process Management |
| 完整型号 | 1C31233G01 |
| 产品类型 | Ovation I/O Termination Base（模拟量型，Analog I/O Base） |
| 适用模块 | 1C31107G01（AI 8ch）、1C31108G01（AO 4ch）等模拟量 I/O 模块 |
| 不适用模块 | 数字量 DI/DO 模块（1C31189G01 等需用对应数字量底座，如 1C312xx 中 DI/DO 专用底座） |
| 现场接线 | 螺钉压接端子，支持 22–12 AWG（0.3–3.3 mm²） |
| 屏蔽接地 | 内置屏蔽接地排（Shield Ground Bar），现场电缆屏蔽层可在此单端接地 |
| 背板接口 | Ovation Drop 总线连接器（与控制器节点相连） |
| 供电引入 | 通过 Drop Cable 从 Ovation Drop 引入 24 V DC 逻辑电源 |
| 现场电源端子 | 有（AI 两线制变送器 24 V DC 配电可通过底座端子供给，依模块类型） |
| 安装方式 | 35 mm DIN 导轨 或 Ovation 机柜螺柱固定（依机柜设计） |
| 工作温度 | 0℃ ～ +60℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 湿度 | 5%–95% RH（非凝露） |
| 材质 | 阻燃热塑性（UL94 V-0） |
| 尺寸(约) | 标准 Ovation I/O 底座宽度（与模块同宽，约 110×180 mm） |
| 认证 | UL / CE / FM（依批次） |
产品深度介绍

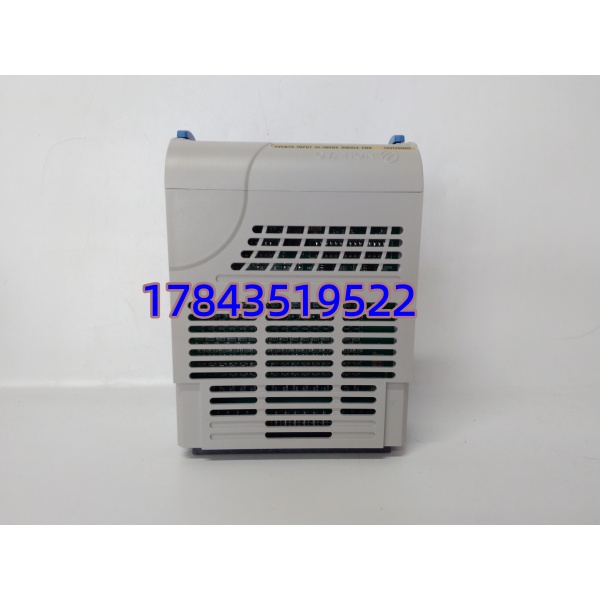

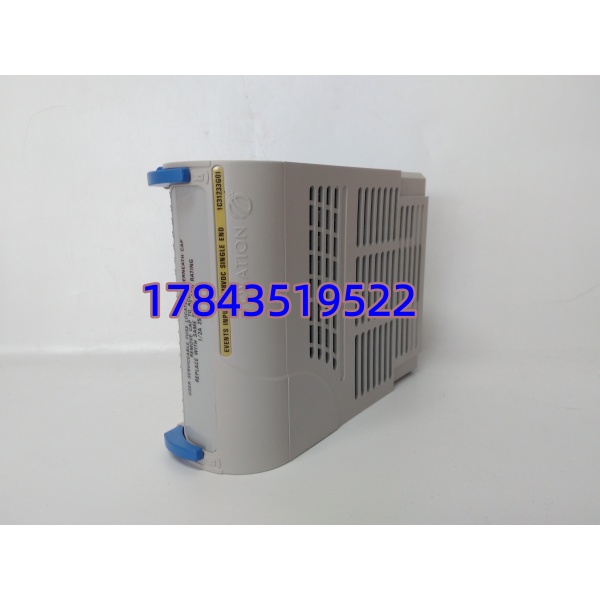

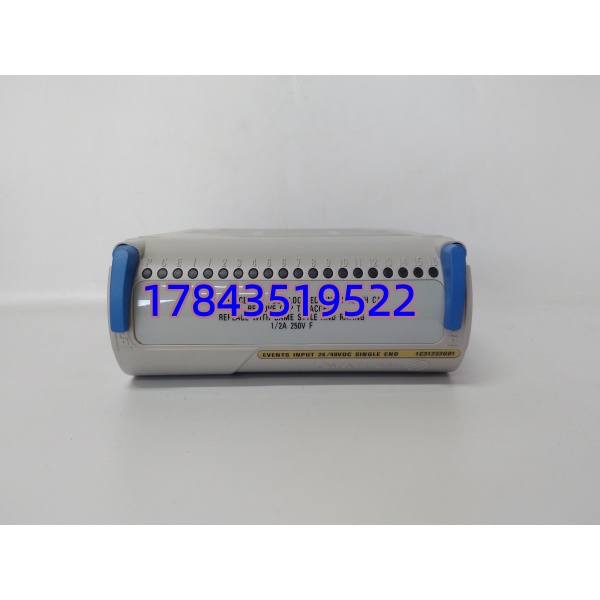

Emerson 1C31233G01 是 Ovation DCS 模拟量 I/O 模块（AI 1C31107G01、AO 1C31108G01 等）专用的终端安装底座。它将现场信号电缆通过螺钉端子接入系统，内置屏蔽接地排解决模拟量信号抗干扰接地问题，背面通过 Ovation Drop 总线与控制器节点通信。模块垂直插入底座并锁紧，形成完整 I/O 节点。
底座本身无电子处理逻辑，但它是 I/O 回路的物理枢纽——端子松动、屏蔽未接地、底座背板针脚氧化都会造成 AI 信号漂移或偶发断信号。大修时若发现某槽位的多个通道同时异常而模块本身测试正常，通常问题在底座（端子氧化/屏蔽浮空/背板接触不良）。
入库验收与检测流程
我们出货按以下流程逐块检测：
1. 入库验收检测
- 来源追溯：核对 Emerson/Westinghouse 原厂标签型号 1C31233G01、序列号、制造日期。
- 外观检查：底座壳体无烧蚀痕迹、端子螺丝无滑丝/锈死，背板连接器针孔无氧化堵塞，屏蔽接地排完好。
- 附件核对：确认原厂包装/防静电袋，随底座附接地片（如有）。
2. 通断与接触检测（Base Test）
- 测试环境：用通断测试仪或 Fluke 117 逐点测量：
- 现场端子 → 背板对应引脚 导通（<0.5 Ω）。
- 相邻端子间、端子对屏蔽地间 无短路。
- 屏蔽接地排与机柜接地端导通良好。
- 模块插拔测试：插入兼容 AI 模块（1C31107G01）确认锁紧杆咬合正常、背板接触良好（如有机架可联机确认识别）。
3. 最终质检与包装
- 质检员签字，贴 QC Passed 标签（含日期）。
- 防静电袋/气泡膜 → 纸箱，附端子扭矩参考说明（推荐 0.5–0.6 N·m 螺丝紧固扭矩）。
- 记录序列号及批次。
