产品详情

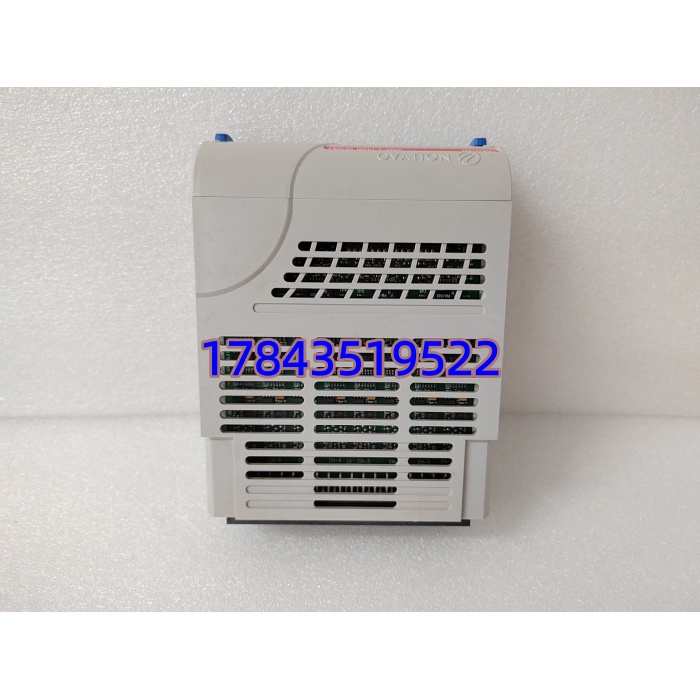

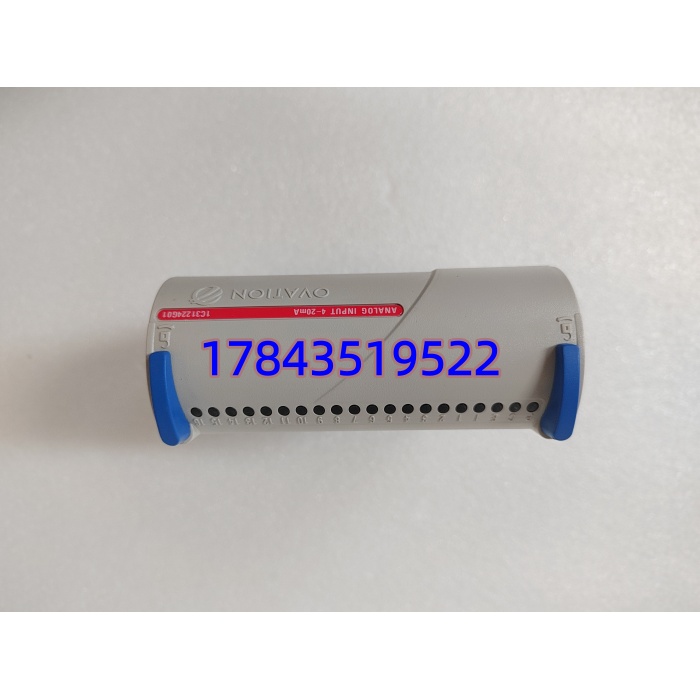

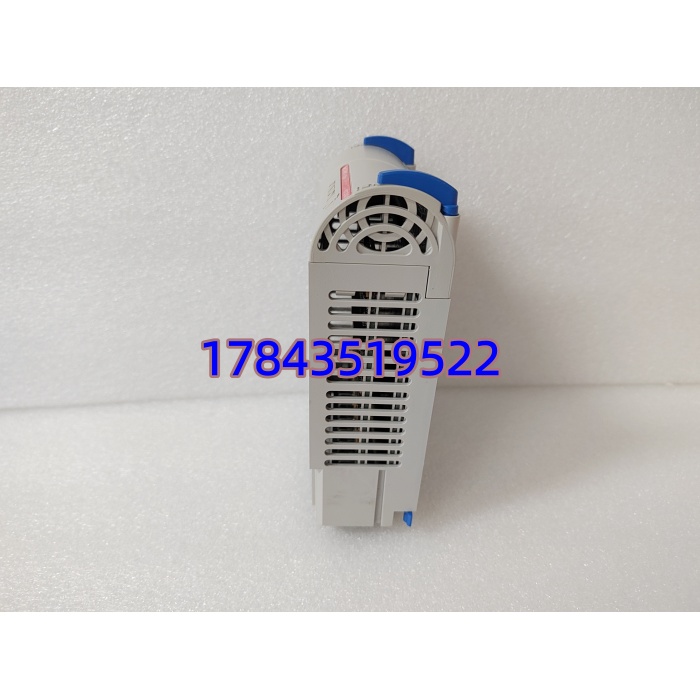

· 型号：1C31224G01
· 品牌：Westinghouse / Emerson（Ovation™ DCS）
· 系列：Ovation I/O — Analog Input E-Module (AI E-Mod)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品名称 | Ovation Analog Input Module (AI E-Mod) |
| 部件号 | 1C31224G01 |
| 输入通道 | 8 通道独立差分输入，每通道独立 A/D |
| 信号类型 | 4–20 mA DC（标准），兼容 0–20 mA 及 ±10 V（软件组态） |
| 变送器供电 | 可选背板提供回路电源 24 VDC 或外接，支持两线制变送器 |
| 分辨率 | 14 bit A/D 转换 |
| 精度 | ±0.1% of Full Scale（满量程），典型非线性 <0.05% |
| 更新周期 | 250 ms（典型扫描周期，依控制器 Drop 组态而定） |
| 电气隔离 | 通道↔系统地光电隔离，耐压 ≥1500 V AC（1 min） |
| 输入阻抗 | 约 250 Ω（对应 20 mA → 5 V 采样） |
| 诊断功能 | 断线(Open Wire)/超量程/短路检测、模块自检、通道状态 LED |
| HART 支持 | 支持 HART 协议透传（需 HART 兼容端子排/Personality Module） |
| 安装要求 | 插入 Ovation I/O Base（如 1B30035H01）+ Personality Module；需匹配 Revision 代码 |
| 热插拔 | 支持在线更换（Hot-Swap），控制器自动重加载组态 |
| 供电 | 由 Ovation 机架背板提供 5 VDC（逻辑）+ 24 VDC（现场回路可选） |
| 工作环境 | 0~+60℃ 运行（部分批次标 -40~+70℃），5~95% RH 非凝露，IP20 |
| 认证 | CE、UL、cUL、RoHS，符合 IEC 61000-6-2 EMC |
产品介绍
火电厂除氧器水位、主蒸汽压力这种关键模拟量信号如果采集不稳，整个 CCS 回路会跟着震荡——在某 300MW 机组改造里把老 12bit AI 换成这块 1C31224G01 后，OVATION 站趋势毛刺从 ±1.2% 降到 ±0.3%，PID 整定轻松得多。它是 Emerson Ovation DCS 经典的 8 通道模拟电流输入卡，专门接压力/差压/流量/液位变送器（含 HART 智能变送器透传），14bit 分辨率配合通道级光电隔离让现场接地干扰基本不往背板串。
采购角度它的好处是与原西屋 WDPF/Ovation 老机架底座兼容，只要 I/O Base 和 Personality Module 版本匹配（注意核对模块标签 REV A/B/C，新卡向下兼容老组态通常 OK），插拔更换后控制器自动恢复配置不用重下装载。局限也要说清：它不接收热电偶/mV 信号（那是 1C31223G01/1C31227G01 的活），且 Ovation 系统要求同一 Drop 内同类模块 Revision 尽量统一，混插不同硬件版本偶尔会触发 Configuration Mismatch 告警。
替换与升级建议
✅ 直接替换
- 1C31224G01 ↔ 1C31224H01（若有此变体，依 Emerson 公告）：同物理尺寸、同底座，固件向下兼容，插拔即换，组态无需修改（建议核对 REV 代码一致）。
- 老 WDPF II AI 卡 → 1C31224G01：需同步更换为 Ovation I/O Base（如 1B30035H01）及 Personality Module，老 WDPF 端子排不能直接沿用，改造成本含底座约 $200–300/槽。
⚠️ 软件兼容（需改配置/不可混用信号类型）
- 1C31227G01（TC/mV 输入型）：外形相同但输入前端为热电偶放大电路，严禁接 4–20mA 变送器，会测得全零或损坏输入级；若原系统实际接的是热电偶则必须订 1C31227G01 而非本型号。
- 1C31223G01（RTD 输入型）：同理信号类型互斥，不可替。
❌ 硬件不兼容
- Emerson DeltaV、Foxboro I/A、Honeywell TDC3000 I/O 卡：物理插槽及背板总线完全不同，无法互通。
Ovation AI 卡已逐步进入生命周期末期，全新原厂交期常超 12 周，建议关键 Drop 按 N+1 留冷备。市面流通多为 New Surplus（原厂多余新件）或原厂测试翻新品，采购时索要序列号及测试报告。
