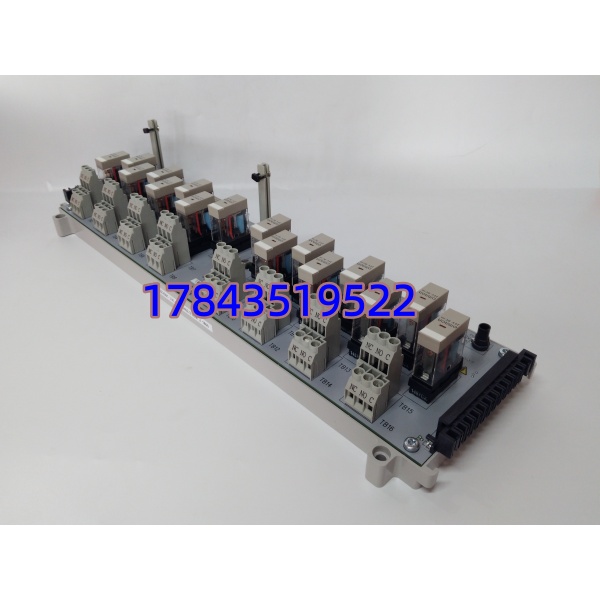

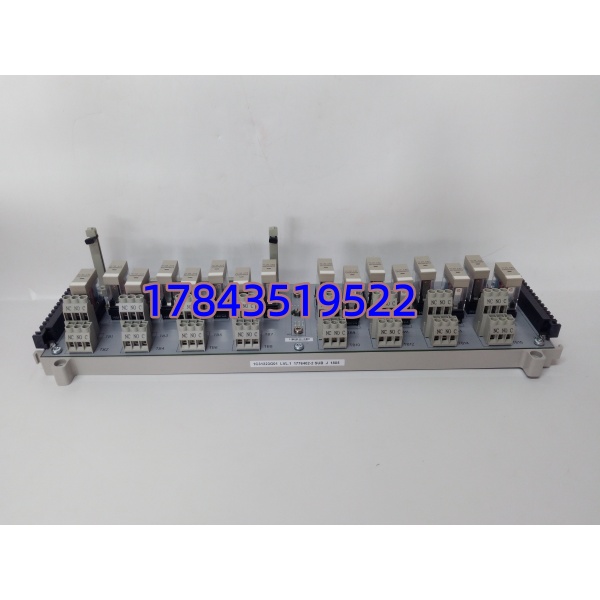

描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品型号 | Emerson 1C31223G01 |
| 制造商 | Emerson (原 Westinghouse) |
| 模块类型 | Ovation DCS 16 通道模拟量输入模块（AI） |
| 输入信号类型 | 4–20 mA DC（缺省）/ ±10 V DC（软件可组态，依具体 Rev 支持） |
| 输入通道 | 16 路，分 2 组 × 8 路，每组独立 COM/Return |
| A/D 分辨率 | 16 bit（65,536 计数） |
| 精度 | ±0.1% FS（典型 @25°C），±0.2% FS（全温） |
| 输入阻抗 | 电流模式 ≈250 Ω（等效）；电压模式 >1 MΩ |
| 采样周期 | 每通道 ≈100 ms（典型扫描周期可调） |
| 电气隔离 | 通道组 ↔ 背板总线 2 kV AC；组间及通道-通道隔离依 Rev |
| 开路检测 | 4–20mA 模式下 <3.6mA 或 >22mA 可报传感器故障（配合控制器组态） |
| 诊断 | 每通道 LED 指示，模块健康/通信状态上报 Ovation Station |
| 供电方式 | 由 Ovation 载板背板取电，典型功耗 <3.5 W |
| 热插拔 | 支持（建议记录当前过程值趋势后再操作） |
| 工作温度 | 0°C ～ +60°C |
| 湿度 | 5%–95% 非凝露 |
| 安装方式 | 插入 Ovation I/O Carrier（如 1C31166G01），锁定杆固定 |
| 尺寸 / 重量 | ≈121×52×166 mm / ≈0.55 kg |
| 认证 | CE / UL / CSA / IEEE C37.90（部分核级配置可选） |
产品深度介绍
Emerson 1C31223G01 是 Ovation™ DCS 系统中标准 16 通道模拟量输入模块，负责将现场变送器输出的 4–20mA 或 ±10V 过程信号转换为数字量送入 Ovation 控制器参与闭环控制与监视。模块内置 16-bit A/D 转换器及光电隔离，抗电厂强电磁干扰能力强，前面板每通道独立 LED 便于现场查线。
配合 Ovation 标准载板安装在 I/O 机柜，支持在线热插拔更换。作为 Westinghouse 时代遗留编码，原厂部分批次交期较长，市场流通以测试合格库存为主。该模块广泛用于火电厂、核电站常规岛、石油炼化装置的过程量采集——温度、压力、差压、液位、流量等均依赖其准确采样。
应用场景与行业案例
电厂 DCS 模拟量输入最怕两件事：数值漂移（接地不良/屏蔽层两端接地引起共模干扰）和通道失效（变送器回路断线或模块 A/D 老化）。1C31223G01 的开路检测配合正确屏蔽接地能帮助快速定位——但模块本身老化后会出现某通道恒读 0 或满量程，只能更换。
典型应用场景：
- 火力发电厂 — 锅炉/汽机过程量采集
主蒸汽压力/温度、给水流量、炉膛负压、再热汽温等——直接参与 CCS（协调控制）和 SGC 顺控，AI 模块故障会影响自动投入率。
- 核电站 — 常规岛过程监视
二回路压力/水位/温度采集（非安全级），要求高测量稳定性及通道隔离度。
- 石油炼化 — 装置区过程控制 AI
常减压塔顶/底温度、加热炉出口温度、反应器差压——高温高湿腐蚀环境对模块长期稳定性有要求。
- 化工 — 批量反应釜监视
反应温度/pH/密度参与批量配方控制，16-bit 分辨率满足大多数精细化工需求。
- 水处理 — SCADA 水质参数
进水 COD/浊度/pH 分析仪 4–20mA 信号接入，用于加药闭环控制。
案例：南方某 300MW 机组 CEMS 改造后 #2 炉炉膛负压在 Ovation 趋势上出现周期性跳变 ±50 Pa（满量程 ±2000 Pa）。先怀疑变送器，换变送器仍存在。把对应通道改到备用通道后正常——确认 1C31223G01 第 9 通道 A/D 低位不稳定。原厂答复该 Rev 模块需 10 周调货。仪控班长联系我们确认库存当天发出，次日上午更换后趋势平滑。事后将 Ovation AI/DI/TCI 模块列入季度轮换检查清单。
