描述
产品详情
· 型号：1C31222G01
· 品牌：Emerson（原 Westinghouse / Ovation）
· 系列：Ovation DCS — Relay Output Base Assembly（配电子卡 1C31122G01 组成完整 DO 单元）
规格参数
- 产品类型：Ovation 数字量输出继电器底座（Relay Output Base Assembly）
- 配套电子卡：典型为 1C31122G01（16-Point Digital Output Electronic Module）
- 输出通道数：16 路独立继电器输出（Form A，常开）
- 触点额定：250 V AC / 30 A（阻性负载），125 V DC / 需核对直流切换容量（典型 ≤5 A DC）
- 触点材料：银氧化镉（AgCdO），抗电弧
- 隔离方式：通道组与逻辑侧光电隔离（典型 1500 V AC 测试），通道间共电位分组
- 现场接线：弹簧压接或螺钉端子（视批次），支持 12～22 AWG
- LED 指示：每通道 1 个绿色 LED 显示继电器励磁状态，模块状态 LED（RUN/ERR）
- 浪涌抑制：内置 RC 吸收网络，保护触点免受感性负载反电动势
- 供电：逻辑侧由背板 24 V DC 经电子卡取电；现场侧独立（无内部电源，靠外部负载电源）
- 安装方式：插入 Ovation I/O 机架底座导轨，与电子卡通过针脚互锁
- 工作温度：-40 ～ +70℃（IEC 60068-2），存储 -55 ～ +85℃
- 认证：UL 508、CSA、CE，符合 NEMA/IEEE 电站标准（以实物标签为准）
- 尺寸/重量：约 424×126×108 mm，≈0.8 kg
产品介绍

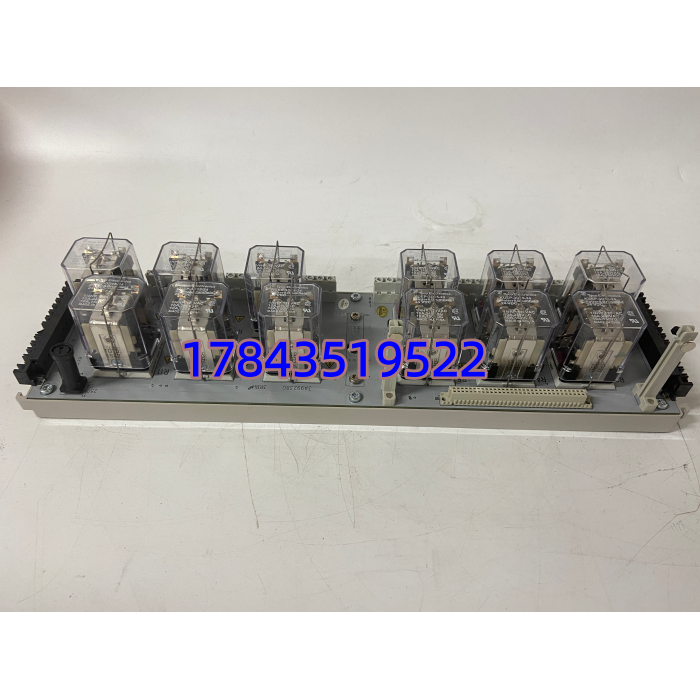

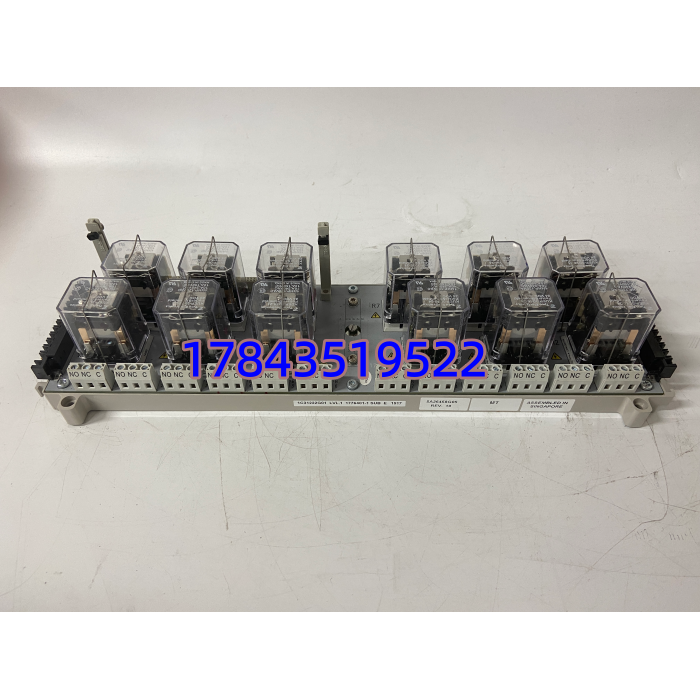

1C31222G01 是 Emerson Ovation DCS 的继电器输出底座，本身不带 CPU 或逻辑——它和电子卡 1C31122G01 插合后才构成完整 DO 点。底座负责把现场 16 路负载线（接触器线圈、电磁阀、声光报警等）接到继电器触点上，并提供每通道 LED 和浪涌吸收。逻辑侧经背板与 Ovation 控制器通讯，现场侧完全隔离，不怕电机启停感应进 DCS 地。
坦白讲，这东西故障率低但容易被忽视——现场最常见的”DO 点不动但卡件绿灯亮”，十有八九是底座端子松或继电器触点烧蚀粘连，不是电子卡坏。采购时注意：单独买底座要确认你有对应的 1C31122G01 电子卡；整套 DO 单元一般是底座+电子卡一起订。
应用场景与行业案例
痛点切入
电厂输煤系统皮带联锁 DO，原用固态输出模块驱动 220V AC 接触器线圈，夏天柜温高 SSR 热击穿导致皮带误启动——险些堆煤。换成 1C31222G01 + 1C31122G01 继电器底座后，机械触点隔离彻底，RC 吸收扛住接触器线圈反峰，再没出现过”幽灵闭合”。
典型场景
- 火力/核电站辅网 — 驱动 MCC 启停命令（泵、风机、电动门），高电流切换非它不可
- 水处理/污水 — 控制气动阀电磁阀组、加药泵启停，现场 220V AC 负载直接用
- 石化装置区 — 与 Ovation 冗余控制器配合，SOE 关联跳闸命令经继电器输出到底层执行机构
- 建材/造纸 — 大电流报警灯柱、警笛驱动，单底座 16 点高密度省空间
真实案例
某 600MW 机组除灰系统，原 DO 底座老化触点电阻变大导致布袋反吹脉冲阀偶发不动作，灰斗高料位报警。大修查出是 1C31222G01 底座第三槽继电器触点氧化（运行 12 年）。全套更换同型号底座+电子卡，不断电热插拔更换（Ovation 支持），单机架 15 分钟搞定。老师傅感慨：”继电器底座比电子卡先挂，下次大修提前五年列计划换。”
