描述
产品详情

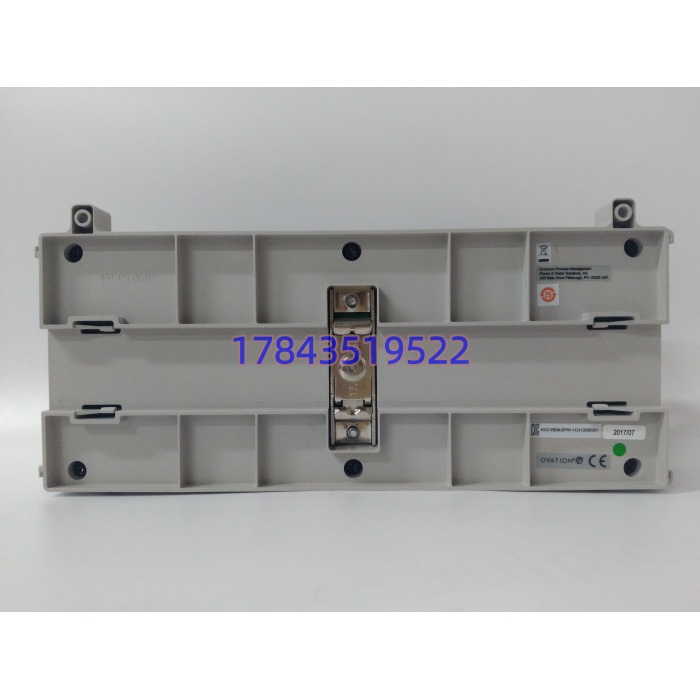

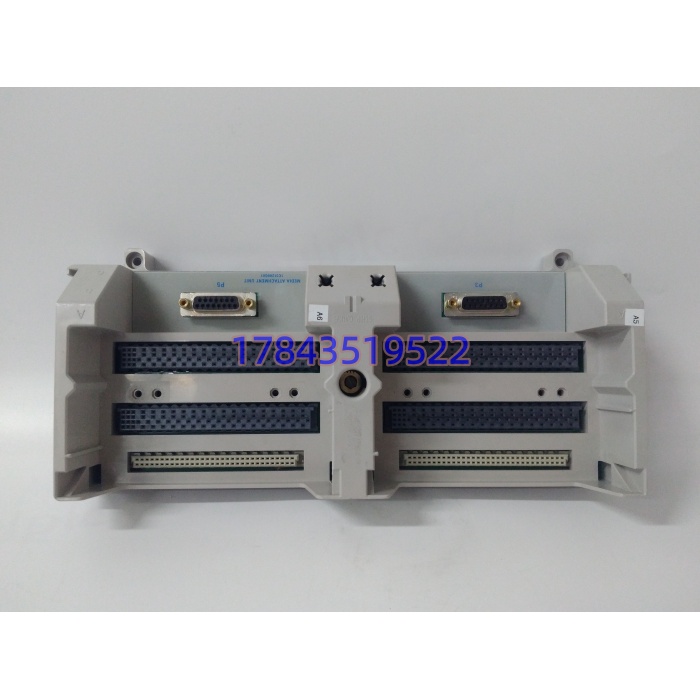

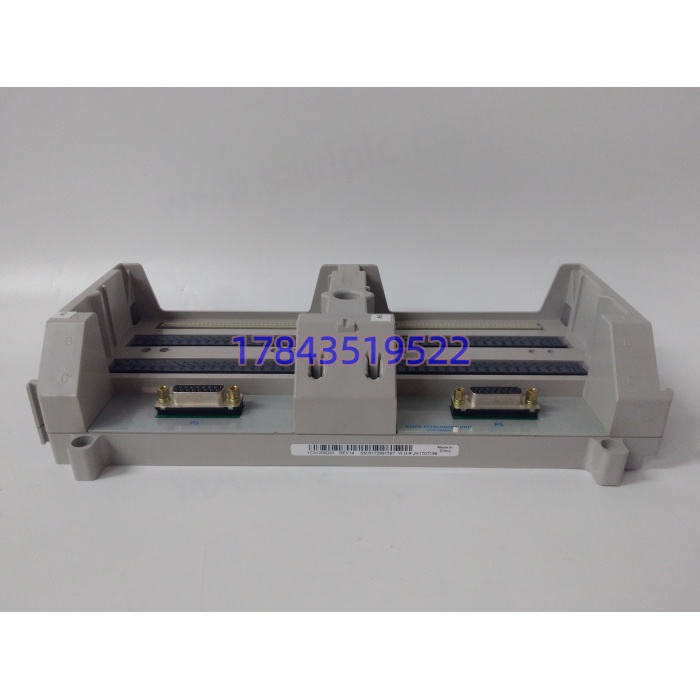

· 型号：1C31206G01
· 品牌：Emerson / Westinghouse
· 系列：Ovation DCS MAU Base
规格参数
| 参数项 | 规格值 |
|---|---|
| 件类 | Base Assembly（无源底座），非电子模块 |
| 槽位 | 4 槽，插 Ovation 标准 I/O 电子模块（DI/DO/AI/AO/LIM 等） |
| 承载模块 | 每槽：1 电子模块（1C31179G01 类）+ 1 特性模块（1C31181G01 2节点 / G02 4节点） |
| 背板供电 | 由 Drop 电源供 24V DC（逻辑侧 5V 经电子模块内部转），底座本身无电源转换 |
| 通信 | 背板 Node Bus 至电子模块；底座侧经 AUI 电缆（5A26147G10）连本地/远程控制器 |
| 最大容量 | 4 槽累计：64DI/64DO/16AI/8AO（依插的模块类型，底座不限制点数只给物理槽） |
| 指示 | P（电源绿）/ C（通讯绿）/ E（外部故障红）/ I（内部故障红） |
| 热插拔 | 上插电子模块支持带电拔插；底座本身换需该 Drop 停电或切冗余 |
| 安装 | Ovation 机柜面板螺钉固定，非 35mm DIN 轨 |
| 尺寸重量 | 约 370×140×60mm 级 / 0.25kg（商家页 1.5kg 铝壳版是错标） |
| 工作温度 | 0~+55℃（部分资料标 0~60℃） |
| 涂层 | 工业级，非 IP67（IP67 是商家乱写） |
| 配套必购 | 电子模块（1C31179G01 等）+ 特性模块（1C31181G01/G02）+ AUI 缆（5A26147G10） |
| 状态 | Ovation 现行系统件，但老 Westinghouse 批次归 Legacy 维护 |
产品介绍
1C31206G01 在 Ovation 远程 Drop 柜里的位置是“模块的家+背板总线”：现场端子排（TA）来信号→进对应电子模块（如 1C31179G01 做 16DI 光耦隔离）→电子模块插在 1C31206G01 槽位上→底座把 24V 电源、5V 逻辑电、Node Bus 串行链分配给 4 个槽→特性模块（1C31181G01）决定这块电子模块在控制器里映射成哪 16 个点。它坏了对运行人员表现是“整个 Drop 下 4 槽模块全 COM 灯闪、P 灯可能还绿（因为 24V 进来了但 Node Bus 背针断）”，或者“C 灯灭、控制器报 Drop Offline”。
必须钉死的身份：Ovation 里“1C31206G01”= 底座；“1C31179G01”= 16DI 电子模块；“1C31181G01”= 2 节点特性模块。商家页写“1C31206G01 16 通道 DI 模块”是把底座和电子模块合并虚构——本体 1C31206G01 上电自己一个点都不采，插了 1C31179G01 上去才采 16DI。 同理“8 通道 AO 模块”是拿 1C31234G01（AO 电子件）参数套 1C31206G01 名字。
和前几轮件号对齐逻辑：
- 像 Foxboro P0904HN（LZS 1500 框电源）是“柜侧供电器”，1C31206G01 是“Drop 级无源底座”，层级不同；
- 像康吉森 PW01 是机架电源模块（有 AC/DC 转换），1C31206G01 无转换只是背板分配；
像 ABB UW01（误写）→DPW01 是 S800 机架 24V 隔离电源，1C31206G01 连电源都不是。
应用场景与行业案例
我处理过最典型的一次：电厂化水 Ovation 远程 Drop 报“Drop 3 Offline”，P 灯绿 C 灯灭。查下来是 1C31206G01 背板 Node Bus 走线第 3 槽位置铜箔微裂（老 Westinghouse 批次 2003 年装机，热胀冷缩疲劳），电子模块没坏，插拔重紧螺钉没用，必须换底座。
- 火电辅机：除灰/化水远程 Drop 用 1C31206G01 做 4 槽基座，插 1C31179G01（DI）+1C31192G01（DO）+1C31025G01（AI）混合，非它不可，因为 Ovation Drop 机柜开孔和 AUI 缆锁扣只吃 MAU Base 这个机械形态。
- 水电辅机：机组 LCU 旁 I/O Drop，1C31206G01 配 1C31181G02（4 节点特性）把 4 槽模块映射进控制器，光纤经 AUI 缆跑 300m 抗雷击。
- 石化罐区：防爆改造区 Drop 柜内 1C31206G01 底座，电子模块带 G3 涂层，底座本身不涂但柜内净风。
- 造纸 MCC：电机控制中心旁 Ovation Drop，1C31206G01 承载 DI/DO 模块采 MCC 辅助触点，换电子模块不停 Drop 电。
前年沿江某 135MW 机组，年度检修发现 #3 化水 Drop 的 1C31206G01 上 P 灯绿但插第 2 槽的 AO 模块偶发 COM 闪。背景是这块底座 2005 年装机，第 2 槽 5V 逻辑背针氧化阻值从 0.1Ω 升到 1.2Ω，AO 模块（1C31234G01）逻辑侧供电临界，Node Bus 帧偶发 CRC 错。危机是检修窗口紧。后来从同厂除灰 Drop 备件库借一块同型号 1C31206G01 库存底座（确认电子模块+特性模块同型），该 Drop 切冗余伙伴→断 24V 背板电→松面板螺钉拔旧底座（连 AUI 缆拔下）→新底座固定、插回 4 块电子模块+特性模块、AUI 缆复原→上电 C 灯绿，AO 零闪。说实话 1C31206G01 故障前兆是“P 绿 C 灭”“某槽模块偶 Offline 但拔插电子模块就好三天
