描述
产品详情

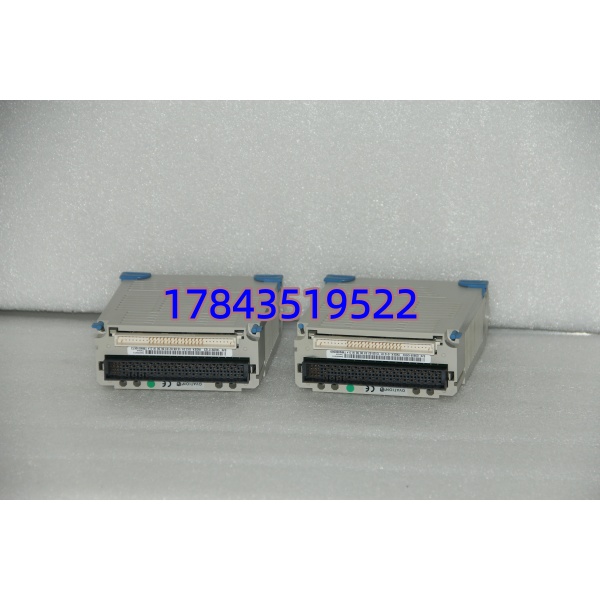

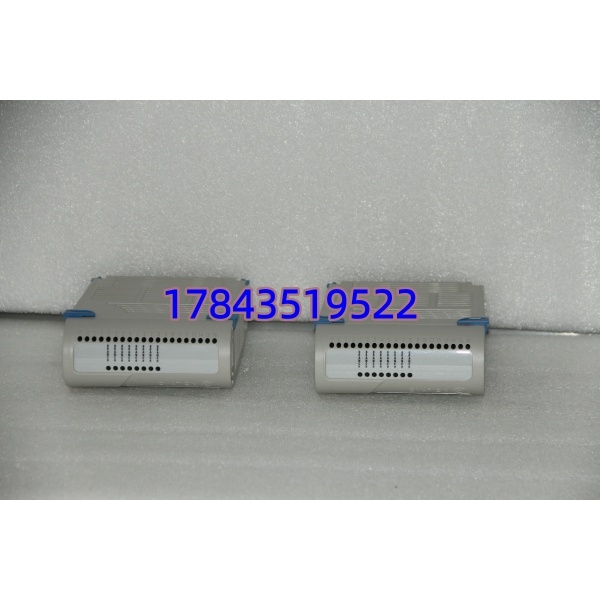

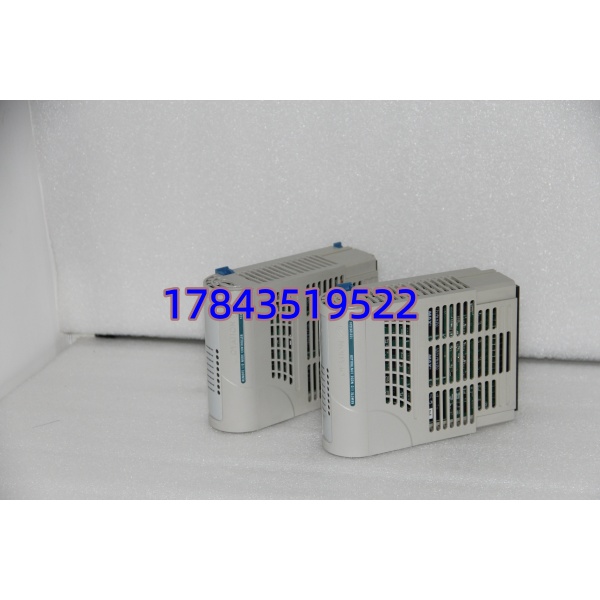

· 型号：1C31203G01
· 品牌：Westinghouse / Emerson（Ovation DCS）
· 系列：Ovation I/O — 8-Channel Analog Input Electronics Module（EMOD）
规格参数
- 产品类型：Ovation Analog Input Electronics Module（EMOD），需配 Personality Module（PMOD，如 1C31206G01）及 Field Terminal Assembly（FTA / I/O Base）组成完整 AI 单元
- 兼容 PMOD：1C31206G01（标准 4–20mA 带熔断/浪涌保护 PMOD），1C31206G02 等依现场 BOM
- 兼容底座/FTA：Ovation AI Termination Base 如 1B30035H01 系列或对应 Drop Base（需核对机柜图纸）
- 模拟量输入通道：8 路，独立电流环输入，通道间隔离
- 输入信号类型：4–20 mA DC（标准），通过 PMOD 端接 250Ω 取样电阻转 1–5V 给 ADC；部分配置可通过标定处理 0–20mA/1–5V（依组态）
- 输入阻抗：标称 250 Ω（PMOD 内建），对现场回路表现为电流接收端
- A/D 分辨率：14 bit（16384 计数满量程），精度典型 ±0.1% FS
- 更新时间：每通道 ≈250 ms（模块全扫描周期，满足过程控制典型需求）
- 通道隔离：通道间及对逻辑侧 ≥250 V AC 工作隔离（典型文献值，以原厂手册为准），防地环路
- 诊断功能：开路检测（4–20mA 低于 3.6mA 报 Broken Wire / Open Loop）、过量程指示、模块通信故障上报 Ovation Station
- 状态指示：EMOD 面板 LED — PWR（电源）、COM（通信/运行）、FAULT（模块故障），部分版本带通道诊断位
- 背板供电：由 Ovation I/O Drop 机架通过背板供 +5V/+24V（典型总耗 <3W），不需外接电源
- 工作温度：0 … +60℃（存储 -20 … +70℃ 或 -40 … +85℃ 依批次）
- 相对湿度：5–95% 无凝露
- 安装方式：插于 Ovation I/O 机架导轨，与 PMOD 叠插后整体锁紧于 FTA 底座
- 尺寸（EMOD 单体，参考）：宽 ≈25–38 mm（单槽）× 高 ≈130 mm × 深 ≈170 mm（含插针）
- 重量：≈0.15–0.2 kg（EMOD 单体）
- 认证：CE、UL/cUL、FM Class I Div 2（依批次）
- 停产状态：Ovation 早期 EMOD 进入生命周期管理，原厂新件稀缺，市场以 NOS 全新库存/测试拆机件流通
产品介绍
这是西屋/艾默生 Ovation DCS 的 8 通道模拟量输入电子模块（AI EMOD），负责把现场 4–20mA 变送器信号经 PMOD 的 250Ω 取样电阻转成电压再做 14bit A/D 转换，通过 Ovation 专有串行背板送控制器。它本身不带端子——必须插入 PMOD（定义电气特性/保护）再一同卡入 FTA 底座才是完整 AI 卡。上电时控制器读 PMOD EEPROM 校验匹配，若 PMOD 类型与 HW Config 不符报 AI Fault。
坦白讲，Ovation I/O 的 EMOD/PMOD 分离架构新人容易懵——以为插上 EMOD 就能用，结果控制器报”Incorrect PMOD Type”或无数值。换件时 EMOD（1C31203G01）+ PMOD（如 1C31206G01）型号必须与原 BOM 一致，特别 PMOD 后缀决定带不带浪涌保护/熔断。二手 EMOD 常见故障是 A/D 基准飘导致全通道值系统性偏大/偏小，可用校准信号注入验证。
应用场景与行业案例
痛点切入
电厂/化工厂 Ovation 柜某 AI 卡 8 个通道全漂或报开路，查现场变送器供电正常、回路电阻 OK，拔 EMOD 看金手指氧化或内部 A/D 基准失效。整体换 FTA+EMOD+PMOD 贵，若 FTA 和 PMOD 目测完好可只换 EMOD 恢复。我在现场遇过因 PMOD 熔断器烧（现场接线短路）导致整块卡无信号，误判 EMOD 坏——先查 PMOD 熔断再动 EMOD。
典型场景
- 火电/核电 Ovation DCS：采集锅炉/汽轮机侧压力（4–20mA 压力变送器）、主蒸汽温度（温变 4–20mA）、给水流量、油箱液位——8 路 AI 覆盖单测点组
- 水处理/污水厂：Ovation 远程 I/O Drop 通过 1C31203G01+PMOD 接 pH/溶氧/浊度分析仪 4–20mA 输出
- 石化炼油装置：与 TC/RTD 输入卡配合完成工艺变量全量采集，Ovation 做三取二/报警判断
- 存量 MRO 替换：原装 AI EMOD 老化漂移，原位替换同型号（保留原 PMOD 及 FTA 接线不动）
- 改造增补测点：同机架空槽插入新 EMOD+PMOD+FTA，Ovation Engineer Station 扩充 AI Point 下载
真实案例
西北某 600MW 机组，#3 炉给水流量 AI 卡（1C31203G01+1C31206G01）值班中发现 4 个通道值跳到 32767（超量程）。就地短接信号线人为给 4mA 仍超量程——现场变送回路正常。断电拔出 EMOD，金手指有暗色氧化膜，擦净重插仍异常；互换同机架另一块已知好 EMOD 试——数值正常→确认此 EMOD A/D 部分故障。库房有测过二手 1C31203G01，插回（PMOD 和 FTA 不动），上电控制器自动重识，AI 值恢复正常，未动任何组态。省了一块 FTA（三四百刀）和重新接线时间。老师傅提醒”Ovation EMOD 金手指氧化是老柜通病，定期吹灰别用湿布”。
常见问题解答 (FAQ)
Q1：1C31203G01 能单独插底座工作吗？需要配合什么？
不能。必须配对应 Personality Module（PMOD，如 1C31206G01）插入 EMOD 上方槽，再整体卡入 Ovation AI Termination Base / FTA。三者组合 = 完整 8ch AI。PMOD 提供端子、取样电阻、熔断/浪涌保护；EMOD 做 A/D 和背板通信。
Q2：Ovation I/O 支持热插拔吗？能带电换 EMOD？
Ovation I/O Drop 支持在线更换（Hot Swap），实操建议：确认对应 AI 点在控制策略中已做 Bad PV 处理或暂时 Force→松开 EMOD 固定→拔出（带 PMOD）→插入新 EMOD+PMOD→听到卡扣到位→控制器自动重识。纯换 EMOD（PMOD 不动）也可，注意静电防护。若系统配置不允许热插拔或报 Fault 过多，先断机架电源再换更稳妥。
Q3：怎么确认 PMOD 型号匹配？买 EMOD 时要一起买 PMOD 吗？
旧柜通常 PMOD 和 FTA 完好，只换 EMOD 即可。买前拍旧件标签——PMOD 上印有 1C31206G01/G02 等字样，核对一致。若 PMOD 也坏需一起买，注意 G01 与 G02 区别（有无通道熔断/浪涌等级不同），以原项目 BOM 为准不可随意替换。
