描述
产品详情

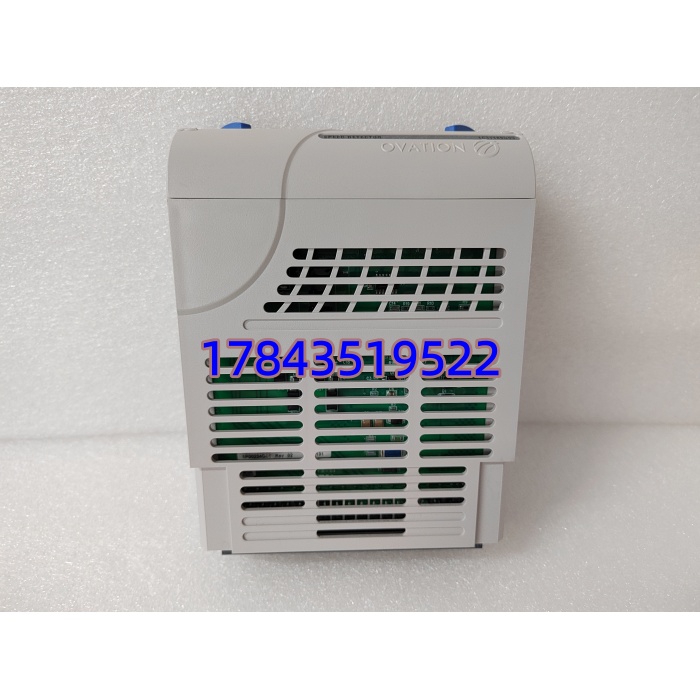

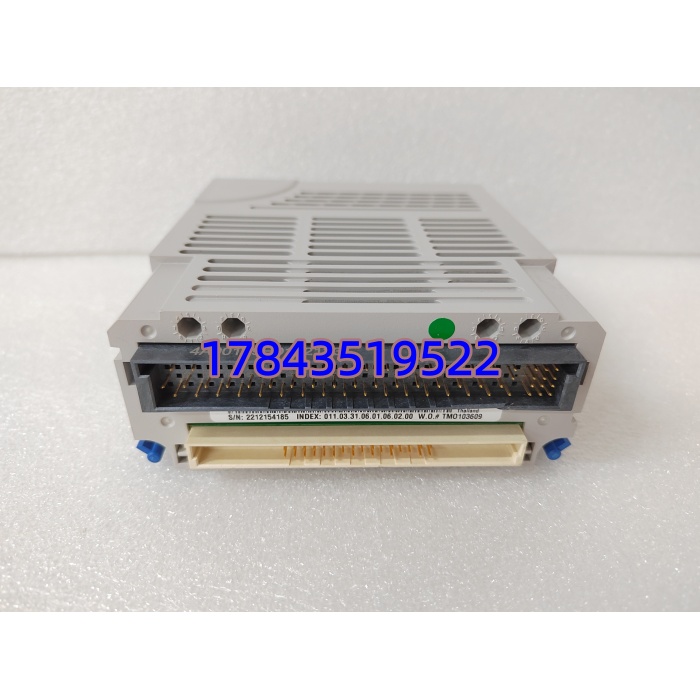

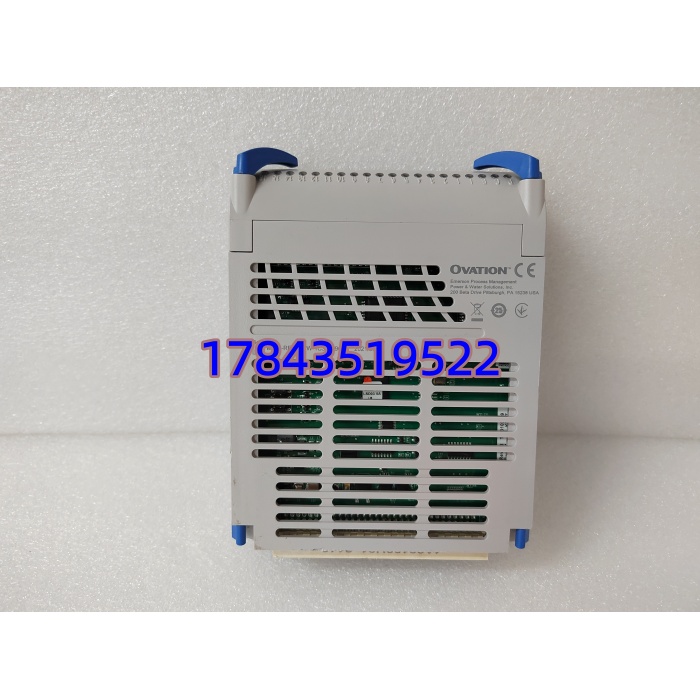

· 型号：1C31189G03
· 品牌：Emerson（原 Westinghouse Ovation™ Distributed Control System）
· 系列：Ovation DCS I/O — Analog Input / Pulse Accumulator Speed Detection Module
技术参数
| 项目 | 规格 |
|---|---|
| 产品全称 | Emerson Ovation 1C31189G03 Analog Input / Frequency Input (Speed Detection) Module |
| 所属系统 | Emerson Ovation™ DCS — I/O Drop / Controller Cabinet |
| 通道配置 | 8 通道单端模拟量输入 + 脉冲/频率输入（可配置部分通道作脉冲累加用于转速测量） |
| 模拟量输入范围 | ±10 VDC、±5 VDC、0–10 VDC、0–20 mA、4–20 mA（软件可组态，依 Personality Module 定义） |
| 输入阻抗 | 电压模式 ≈1 MΩ，电流模式 ≈250 Ω（依 PM 版本） |
| 脉冲/频率输入 | 支持磁电/霍尔探头脉冲，频率范围 1 Hz – 100 kHz（典型），分辨率 0.1 RPM 依算法 |
| 分辨率 | 16 bit A/D（模拟量通道），脉冲累加器 32 bit |
| 测量精度 | ±0.1% Full Scale（模拟量），频率测量 ±0.1% of reading（典型，依信号质量） |
| 供电方式 | Ovation 背板总线 24 VDC ±10%（典型功耗 ≤5 W） |
| 通信方式 | 通过 Ovation I/O Bus（光纤 FDDI 环网或 Ethernet I/O）与 DPU 通信，无外部总线口需配置 |
| 配套组件 | 须配 Ovation Personality Module（PM 芯片/插片，如对应 1C31189G03 的 PM 编码）— 模块与 PM 一一绑定 |
| 隔离性能 | 通道-背板 1500 Vrms（1 min），通道间共模抑制 CMRR ≥90 dB @50/60Hz |
| 诊断功能 | 模块面板上 OK/FAULT LED，通道级断线/超量程检测，通过 Ovation Station 在线诊断 |
| 热插拔 | 支持在线插拔更换（需 Ovation 软件确认模块类型匹配，建议低负荷时操作） |
| 工作环境 | 0～+60℃（运行），-40～+85℃（存储），5–95% RH 无凝露 |
| 安装方式 | Ovation 标准 I/O 机架插槽（与 OC、AI、DI 等其他模块混插），面板螺丝锁紧 |
| 尺寸/重量(约) | 标准 Ovation 模块 — 约 30×100×220 mm / 0.2 kg |
| 认证 | CE / UL / cUL，符合 IEC 61131-2 工业环境要求 |
产品介绍
电厂大修后 Ovation 系统报”Turbine Speed Loss”但就地探头阻值正常——现场实测十有八九是老批次 1C31189G03 脉冲通道光耦老化导致高频漏计（尤其 1C31189G01 更常见，G03 稍好但仍建议 15 年以上老站定期轮换）。这块卡本质是 Ovation I/O 家族里那张”既能收 4–20mA 变送器转速又能吃磁电探头脉冲”的混合卡：它把现场信号数字化后通过光纤 I/O Bus 送给 DPU，汽轮机超速保护（OPC/EST）的转速基准就靠它传上来。
采购决策就一条——数清楚你 I/O Drop 里现有几张 G03，备件建议 1:1 带 同版本 Personality Module 一起买（PM 芯片有编码，不同 AI 范围 PM 不通用）。现货市场多为测好二手或 NOS（New Old Stock），要求供应商提供插机架点亮+通道模拟测试截图，别光看外观。太原周边通常隔日达。
替换与升级建议
✅ 直接替换
- 1C31189G03（同型号不同批次/NOS） — 断电拔出→插入新卡（带对应 PM）→Ovation 软件识别后自动加载原组态，无改动。建议全站统一 G03 尾缀避免混淆。
- 1C31189G01 / G02 → G03（同功能升版） — G01/G02 为早期模拟量输入卡，G03 增加/优化了脉冲累加与某些量程支持；物理插槽兼容，换时需确认 PM 匹配 G03 的 PM 编码（不能沿用 G01 旧 PM），Ovation 组态通常无需改逻辑但建议核对 AI 量程块设置。基本无额外成本。
⚠️ 软件兼容（需改 PM/组态核对）
- 1C31113G02/G03/G04/G05（纯 AI 卡无脉冲累加） — 若你的应用只用 4–20mA 模拟转速变送器（不用脉冲探头），可临时用纯 AI 卡代替，但失去脉冲测速通道，需在 DPU 删脉冲逻辑块并重新下装。不适合汽轮机直接脉冲测速场合。
- 1C312xx 系列脉冲累加器卡（独立脉冲卡） — 架构不同，不能直接原位替换，需改 I/O Drop 槽位分配和组态。
❌ 硬件不兼容
- 1C31129G03（AO 模拟输出卡）/ 1C31234G01（DI 卡） — 插槽虽同但 I/O 方向不同，插上机架报类型不匹配，不可代用。
- ABB Symphony / Honeywell TDC3000 测速卡 — 完全独立体系，背板、PM、通信协议均不通。
Ovation 已逐步推新代 I/O（如 Ethernet I/O 模块），但 1C31189G03 在传统 OC-based Drop 仍广泛在用。停产区域市场以测好二手+NOS 流通为主，强烈要求附带 PM 及测试报告。
