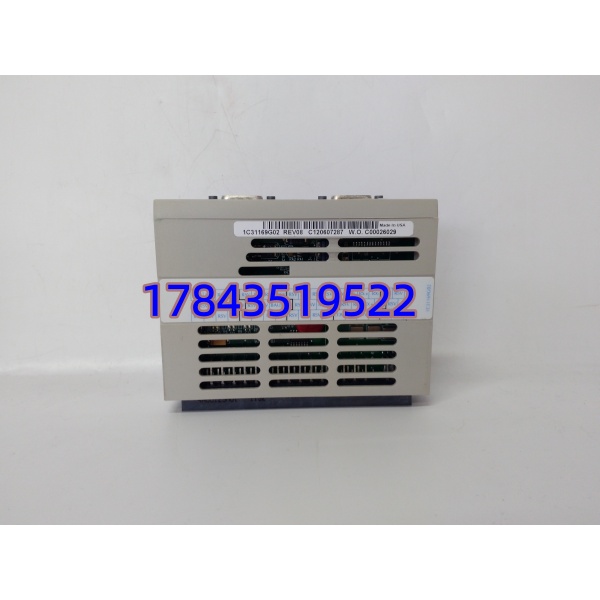

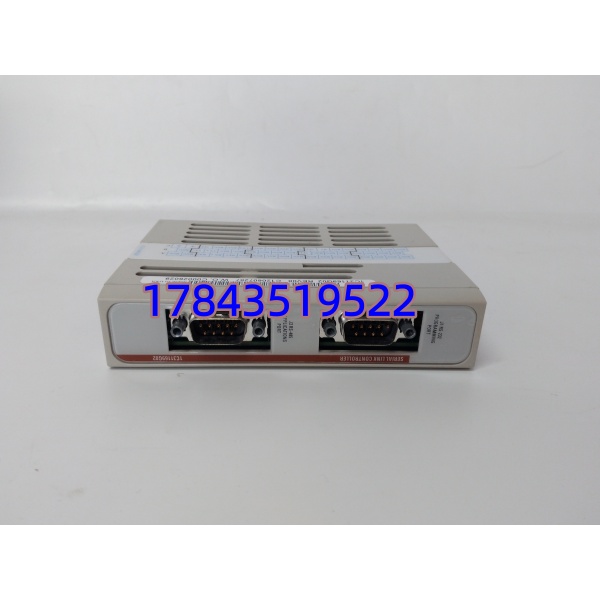

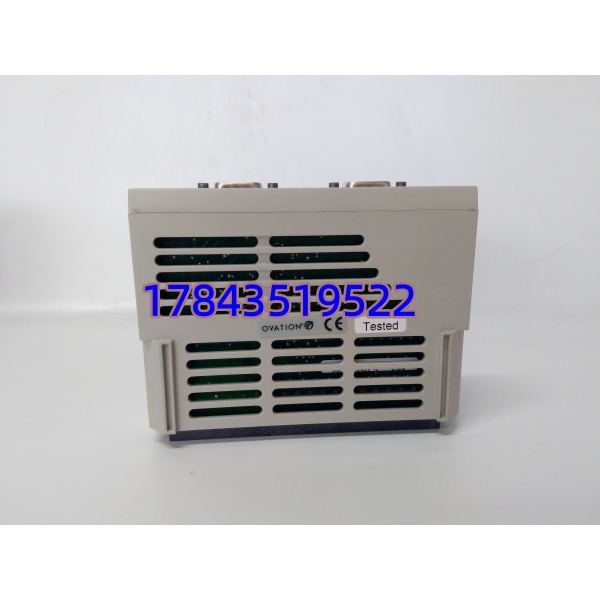

描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品型号 | Emerson 1C31169G02 |
| 制造商 | Emerson (原 Westinghouse) |
| 模块类型 | Ovation DCS 32 通道数字量输入模块（DI） |
| 输入类型 | Sinking（漏型），现场设备源 24V DC，模块侧公共端接 0V |
| 输入通道 | 32 路，分组为 4×8 路，组内共用 COM |
| 输入电压范围 | 18–30 V DC（额定 24 V DC Wetting Voltage） |
| ON 电平 | ≥18 V DC @ 典型 7 mA |
| OFF 电平 | ≤5 V DC |
| 响应时间 | <5 ms（典型边沿检测，支持 SOE 时间戳） |
| 电气隔离 | 通道组 ↔ 背板总线 2 kV AC；组间 500 V DC |
| 诊断功能 | 每通道 LED 状态指示，开路检测，模块健康上报 Ovation Station |
| 供电方式 | 由 Ovation 背板经由载板（如 1C31166G01）供电，典型功耗 <3 W |
| 热插拔 | 支持（建议断开现场电源或确认安全后操作） |
| 工作温度 | 0°C ～ +60°C |
| 存储温度 | -40°C ～ +85°C |
| 湿度 | 5%–95% 非凝露 |
| 安装方式 | 插入 Ovation I/O 载板（Carrier），锁定杆固定 |
| 尺寸 / 重量 | ≈121×52×166 mm / ≈0.56 kg |
| 认证 | CE / UL / CSA / IEEE C37.90（部分核级配置可选） |
产品深度介绍
Emerson 1C31169G02 是 Ovation™ DCS 系统中高密度数字量采集模块，专为电厂及大型过程工业设计。单槽提供 32 路 24V DC 汇点输入，可将断路器辅助接点、汽轮机跳闸继电器触点、阀门限位开关等现场离散信号接入 Ovation 控制器，并支持 SOE（Sequence of Events）毫秒级时间戳记录——这对事故追忆至关重要。
模块内置光电隔离与通道组独立 COM，抗电厂强电磁干扰能力强；前面板每通道独立 LED 方便现场查线。配合 Ovation 标准载板（1C31166G01 等）安装在 I/O 机柜，支持在线热插拔更换，最大限度缩短维护停机时间。作为 Westinghouse 时代遗留编码，该物料原厂交期较长，市场流通以测试合格库存为主。
应用场景与行业案例
电厂 DCS 最怕两件事：该采到的开关量变位没采到（拒动报警丢失），或 SOE 时间戳不准导致事故分析扯皮。1C31169G02 的 <5ms 扫描+SOE 打戳解决第二个问题；第一个问题通常是接线或模块光耦老化——换块新模块立竿见影。
典型应用场景：
- 火力发电厂 — 主机/辅机 DI 采集
汽轮机跳闸回路监视（TRIP 继电器干接点）、给水泵/送风机断路器辅助接点、主汽门位置开关。要求 SOE 精度用于 NERC PRC-002事故分析。
- 核电站 — 非安全级 DI 监视
常规岛辅机状态监视（需核级认证版本），模块的高隔离度适应厂区复杂接地环境。
- 石油炼化 — 装置区联锁 DI
紧急切断阀（ESD 阀）全开/全关限位、压缩机允许启动条件采集，高温高湿环境对模块长期稳定性有要求。
- 水利/电力 — 水电机组同期与断路器监视
发电机出口断路器位置、同期检定用隔离开关位置反馈。
- 造纸/化工 — 批量顺控 DI
批次生产中的料位开关节点、泵运行/停止状态反馈，高密度 32 点减少机架占用。
案例：某 600MW 燃煤机组小修后 Ovation 站发现 #3 给水泵断路器”合闸”信号偶发丢失，重新插拔模块后恢复，但隔天又出现。量通断发现 1C31169G02 第 17 通道光耦特性漂移（ON 阈值升高）。原厂答复该 EOL 物料需 8 周调货。设备部联系我们确认库存当晚发出，次日上午更换后信号稳定。事后该厂把常用 Ovation DI/DO/AI 模块列入 A 类必储清单——”SOE 丢点，事故分析说不清谁的责任”。
