描述
产品详情

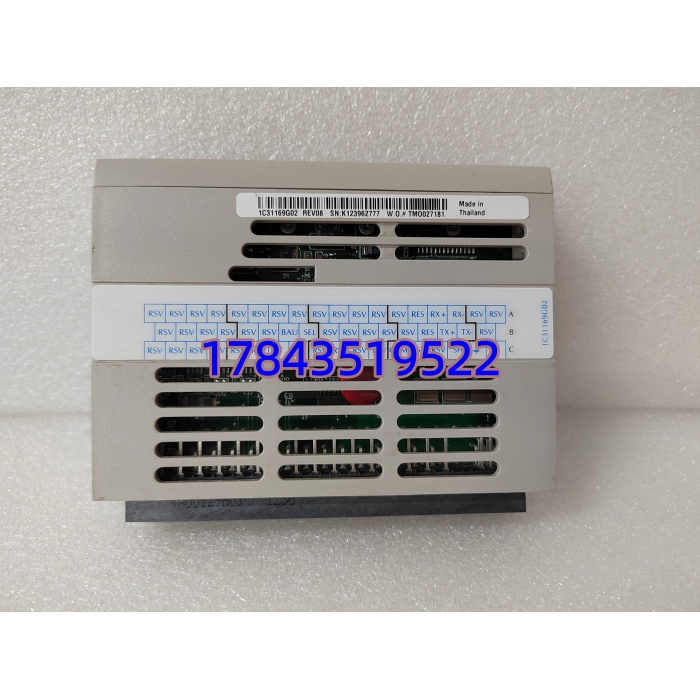

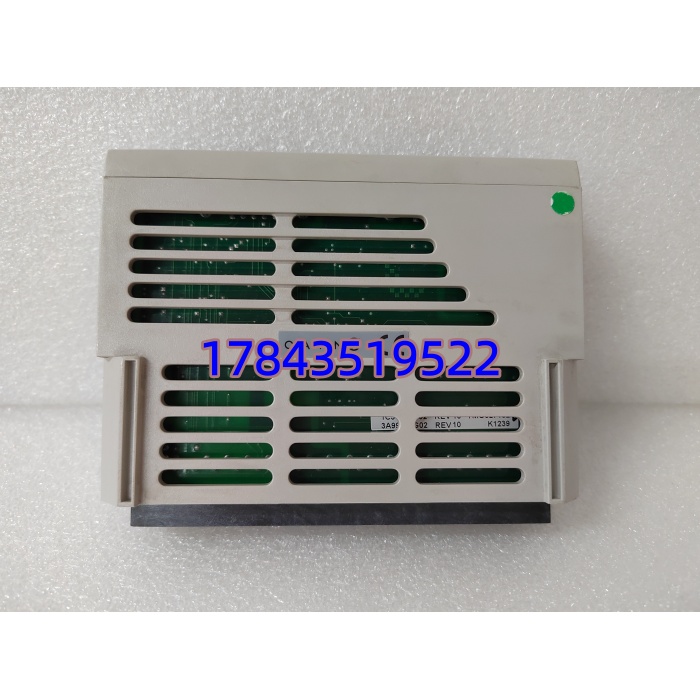

· 型号：1C31169G02
· 品牌：Emerson（Westinghouse Ovation）
· 系列：Ovation DCS — Serial Link Controller Module (SLC/LC)
技术参数

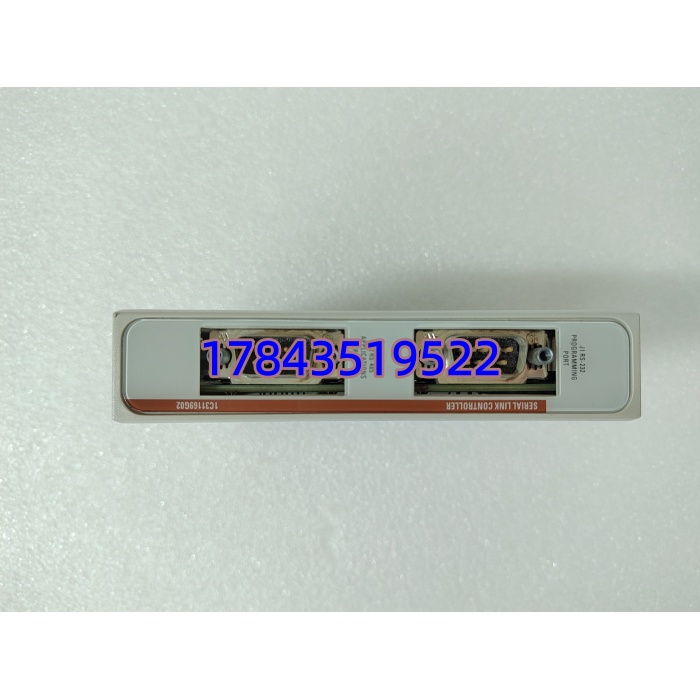

| 参数项 | 规格值 |
|---|---|
| 产品类型 | Ovation Serial Link Controller（串口链路控制器/通信网关模块） |
| 型号 / 订货号 | 1C31169G02 |
| 适用系统 | Emerson Ovation DCS（Ovation 1.x / 2.x / 3.x I/O机架兼容） |
| 配套底座 | 典型配1C31166G01底座（依具体机架版本确认），不可与AI/AO/DI/DO底座混用 |
| 串口数量 | 2路独立可配置串口（Port A / Port B） |
| 物理接口 | 通常为DB9或端子排（依底座版本），支持RS-232（点对点）、RS-485（2/4线）、RS-422 |
| 支持协议 | Modbus RTU Master/Slave、ASCII、Binary；部分固件支持DNP3子集 |
| 波特率 | 300 bps ～ 115.2 kbps（可逐级设定） |
| 节点容量 | 单RS-485链路典型≤32个从站（受时序及Ovation扫描周期限制） |
| 电气隔离 | 串口-系统背板隔离≥500 Vrms（典型1500V测试），端口间独立 |
| 背板供电 | 由Ovation机架底板经底座提供（5VDC或24VDC依底座型号，典型功耗≤3W） |
| 冗余支持 | 支持1:1模块冗余配置（两槽相邻安装，主备无扰切换） |
| 热插拔 | 支持在线插拔更换（建议确认Ovation Station已识别模块离线再拔） |
| 工作状态指示 | 面板RUN/COM/FAULT LED + 各串口Tx/Rx活动指示 |
| 工作温度 | 0℃～+60℃（存储 -40℃～+85℃），部分资料标-40~+70℃依具体批次 |
| 安装方式 | Ovation标准I/O机架插槽，DIN导轨或机架导轨安装 |
| 认证 | CE、UL、IEEE 323/384（核级配置版依铭牌） |
| 物理尺寸/重量 | 约121×52×165 mm / 0.3~0.5 kg |
产品介绍
电厂辅网改造时碰过最典型的故障：三期化水系统十多台智能电导率仪全掉线，Ovation Station报”SLC Comm Timeout”——追下来是1C31169G02串口侧光耦被雷电感应的地电位差打坏，模块RUN灯亮但两个串口全无Tx。这块卡不是普通I/O，它是Ovation往现场伸出的”串口触手”：把控制器内部数据区按你配的映射表轮询第三方Modbus从站（综保、电表、分析仪表、变频器等），或作为从站应答外部SCADA的串口请求，彻底省掉外挂协议转换器。
严格来说它只在Ovation背板体系运行，不能当独立网关单独用，脱离Ovation机架无功能。在某个项目里发现老版SLC（单口早期型）换1C31169G02双口版后需重配Serial Link定义文件（.slc）——参数基本平移但端口号可能重映射，改动量约30分钟。它不替代DI/DO卡，也读不了模拟量，买之前确认您缺的是通信卡而非AI/AO模块（网上部分商家把1C31169G02误标为AO/DI卡，注意区分）。原厂全新带序列号可溯源，适合Ovation存量机组备件定额。[请以Emerson Ovation Hardware Manual及Base/Module Compatibility Matrix为准]
替换与升级建议
✅ 直接替换
- 同型号1C31169G02（各Revision互替）：物理尺寸、背板引脚、底座兼容完全相同，在线更换后在Ovation Station重新Activate Serial Link配置（如IP/波特/映射通常存于控制器下载文件不需重配），约10~15分钟恢复通信，无额外成本。
- 早期单口SLC模块（依具体旧型号如1C311xx系列）：若原机架配早期单串口SLC且已停产，1C31169G02通常可作功能升级替代——需改用对应底座确认兼容、重配Serial Link定义中端口参数，改动量小～中等，无硬件溢价但需停机下装窗口验证。
⚠️ 软件兼容（需改配置）
- 从第三方外置串口网关迁至1C31169G02：需新建Ovation Serial Link定义文件、映射寄存器/点名，属新配置而非简单替换。
❌ 硬件不兼容
- Ovation AI/AO/DI/DO卡（如1C31125G02 DPU、1C312xx系列等）：完全不同的卡槽功能定义与底座，不能替代SLC模块。
- 非Ovation系统串口卡：物理与协议不通。
现场实测发现若原系统Serial Link配置文件是用极老Ovation版本（pre-v1.6）生成，导入新1C31169G02时建议让Emerson当地FAE复核.sl定义文件——极少数老工程需微调超时参数。[请以Emerson原厂Ovation SLC兼容说明为准]
