产品深度介绍

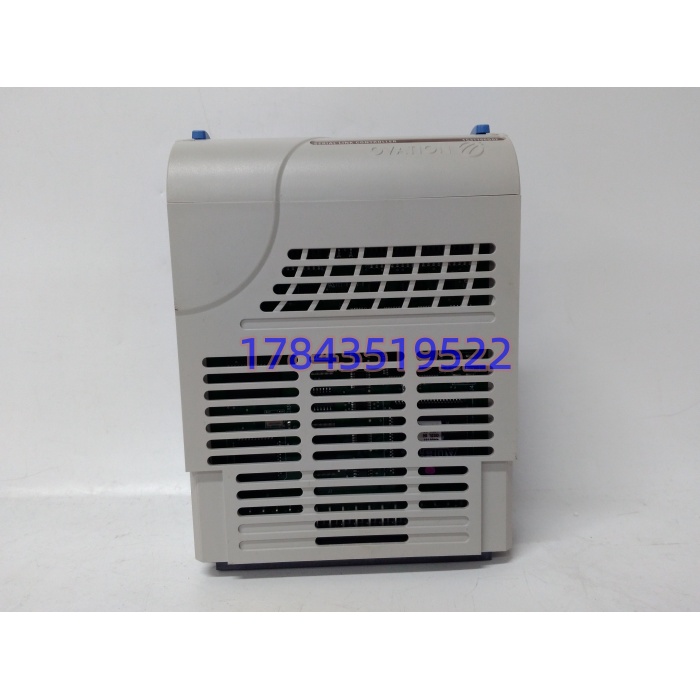

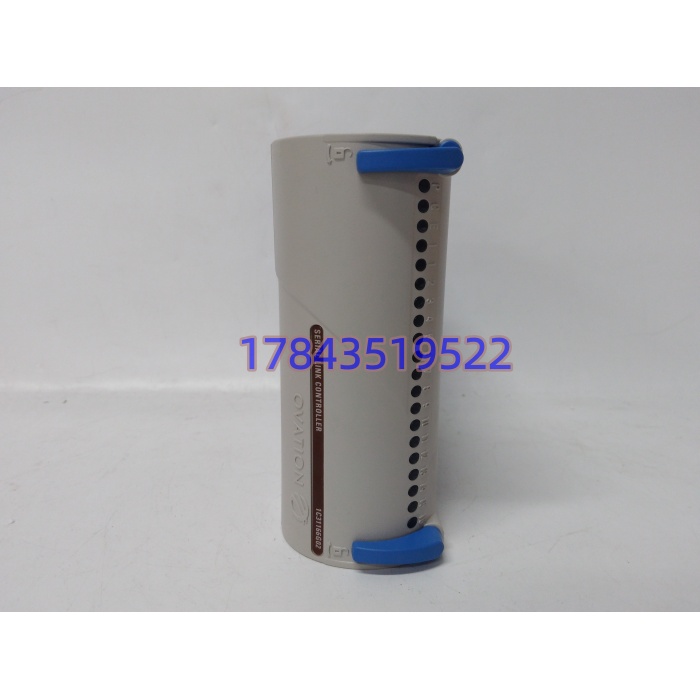

当电厂Ovation机柜的串口通信卡在夜班报”I/O Bus Fault”，而现场32台智能变送器、8台励磁调节器全灰——这时候找一块固件对得上的1C31166G02，比谈什么架构升级都管用。这块卡不是CPU，不跑控制策略，它在Ovation机架里干的是LC（Link Controller）活：背板吃24V，前面出RS-232做本地组态、出RS-485 4线带多-drop现场网，把Modbus表计、DNP3远动RTU、Profibus DP阀门控制器全收进R1120 CPU的映射区，协议栈自己解，不占主站扫描。
坦白讲，西屋早退了自动化市场，但Emerson把1C31166G02列入Extended Support，原厂翻新品持续出到2035以后，二级市场全新库存也有但水分大。 它和1C31166G01同系，G02是后批BOM，固件基线略高，挂Ovation v3.x老系统要核对LC固件版本，不然报”LC handshake timeout”。采购别只看型号对，得把原板照片（镭射标+PCB期号+拨码）拍给供应商比对。MTBF原厂标>15万小时，但那是新板数据，拆机件别拿这数安慰自己。
关键技术规格

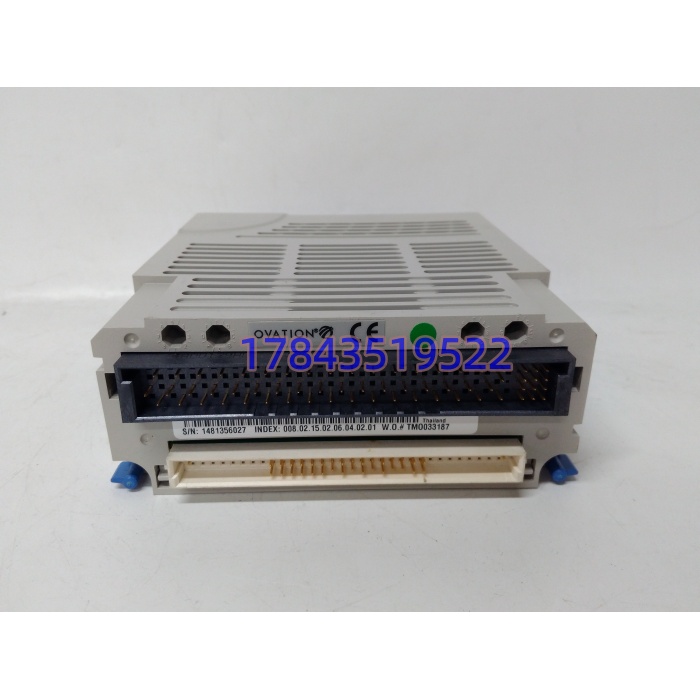

| 参数项 | 典型值/说明 |
|---|---|
| 制造商 | Westinghouse（初代）/ Emerson Process Systems（现归属） |
| 模块定位 | Ovation Serial Link Controller（EMOD电子模件，配PMOD底座） |
| 通讯端口 | 2×独立隔离口：Port1 RS-232（DB9/端子），Port2 RS-485 4线差分 |
| 波特率 | RS-232 最高115.2kbps；RS-485 最高3.125Mbps |
| 支持协议 | Modbus RTU/ASCII（主从）、DNP3、IEC60870-5-101/103、Profibus DP（依赖固件） |
| 背板总线 | Ovation I/A 控制总线，通信延迟<1ms |
| 供电 | 机架背板24VDC，典型功耗≤8W |
| 隔离 | 端口对背板光电隔离；通道组间隔离（具体耐压以原厂手册为准） |
| 兼容控制器 | R1120 CPU及Ovation v3.x~v6.x控制器 |
| 诊断 | 面板LED（PWR/COM/ERR）；断线、报文异常、端口短路实时告警 |
| 温区 | 工作 -40~+70℃；存储 -55~+85℃ |
| 湿度 | 0~95%RH非凝露 |
| 机械 | 约150×100×50mm，0.32kg级，IP20机柜内安装 |
| 认证 | ISA G3防腐涂层（部分批次）；CE/EMC按Emerson出厂 |
应用场景与行业案例
“这块LC卡平时没人盯，真到机组AGC联调掉链子，全厂调度电话追着你骂。”——某电厂热控专工原话。
典型场景：
- 燃煤电厂辅网：Ovation通过1C31166G02的RS-485挂32台除灰变频器（Modbus RTU），R1120每200ms轮询一次，掉一帧CRT上立马变紫。
- 水电厂励磁接口：RS-232直连励磁调节器做本地调试口，RS-485走DNP3上送中调AGC，双口物理分离互不抢带宽。
- 石化罐区监控：室外机柜IP20加保温，宽温-40℃扛住北方罐区冬天，挂质量流量计走Modbus读密度温度补偿。
- 长输管线RTU汇聚：一站一卡，DNP3收阀室RTU，Ovation主站做SCADA汇聚，省外部协议网关。
- 核电BOP辅控：老西屋机架不改，坏一块LC补一块同号，原GSD和地址映射不动。
真实案例：某660MW机组半夜AGC考核超时，调度扣钱按分钟跳。热控查Ovation操作站，1C31166G02的ERR灯慢闪，RS-485网段丢17个Modbus从站。原以为电缆，查终端电阻、查接地都对。拔板闻有轻微焦味，Port2收发器对地绝缘只有8kΩ（正常>100MΩ）。库存调一块厦门仓全新原装1C31166G02，核对原板固件v4.2匹配Ovation v5.1，插上LC自举，10分钟从站全绿。工程师后来说：”这卡原厂翻新品带12个月保，但二级市场5600块那批拆机件没测过Port2绝缘，赌不起——机组AGC扣一次钱够买三块。”
采购与技术避坑指南
固件版本冲突致盲：G01和G02能互插，但G02出厂固件若高于原系统LC兼容矩阵，R1120会报”LC protocol mismatch”。下单前逼现场拍原板镭射标上的FW版本，写进采购合同：”发货固件≤vX.Y”。我们发现过G02新卡插v3.6老系统直接不枚举，刷回v4.2才行。
DIP/拨码遗漏：LC卡背面有时有终端使能跳线（485末端才ON），换板不照原样拨，信号反射报奇偶错。换件前手机闪光灯拍背面跳线微距照，新卡上线前一一对齐。
背板电源被榨干：单块LC吃8W，但老Ovation机架若已插满AI/AO/DI/DO，总功耗逼近电源模块标称值，加一块LC可能把24V轨拉到21V欠压复位。挂卡前重算机架总功耗，电源留20%余量。
ESD静电击穿：北方冬季干燥机房，徒手拔LC卡金手指，静电打穿RS-485收发器，上电Port2灯不闪。必须防静电手环+防静电垫，拆包前先碰一下机柜接地铜排。
水货与翻标：二级市场有把1C31166G01打磨重印G02的，看PCB丝印边缘和Emerson激光标深浅。正规渠道应能提供原厂装箱单或Emerson翻新出库单，序列号可查。
