描述
产品详情

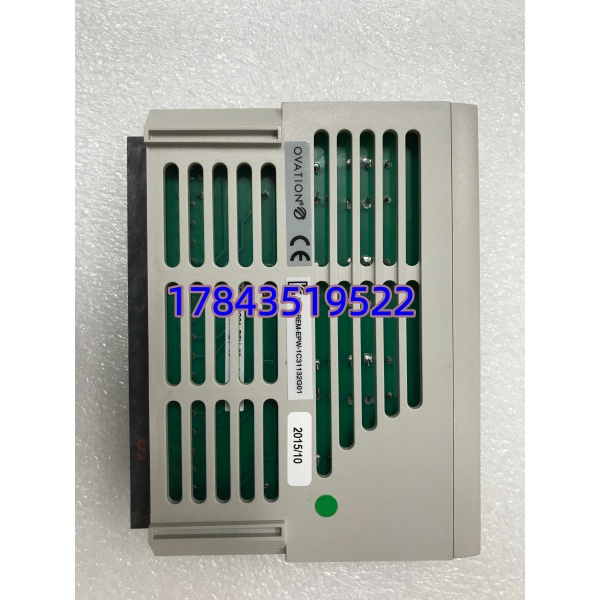

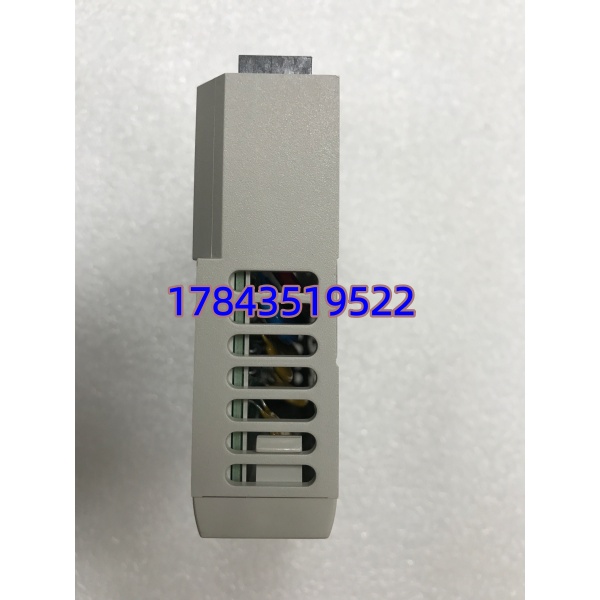

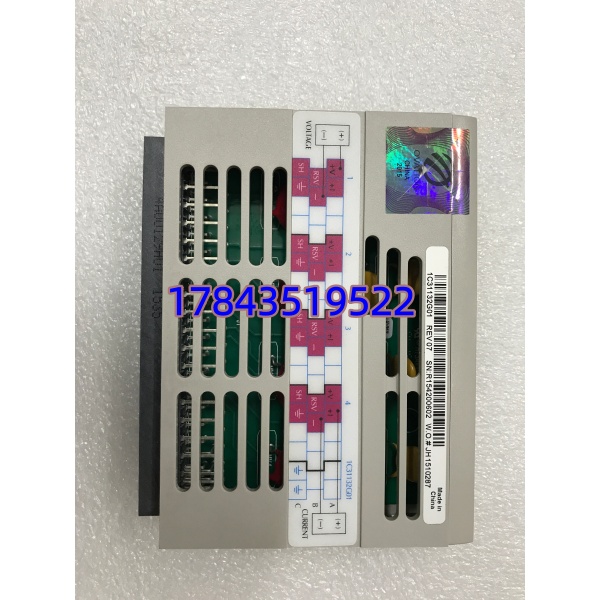

· 型号：1C31132G01
· 品牌：Emerson（原 Westinghouse 西屋）
· 系列：Ovation DCS — 16‑Channel Low Voltage Digital Input Module（DI, 24V DC）
规格参数
- 订货号：1C31132G01
- 产品类型：Ovation DCS 数字量输入模块（Digital Input, DI），16 通道，低压型
- 额定输入电压：24 V DC（工作范围典型 15–30 V DC）
- 输入阈值：”1″ 信号典型 ≥15V DC，”0″ 信号 ≤5V DC（以手册为准）
- 输入电流（额定）：典型 5–7 mA @24V DC
- 输入类型：可接 NPN（Sinking，公共 0V）或 PNP（Sourcing，公共 +24V）——取决于现场接线与 TB 公共端接法，模块本身为光耦输入
- 通道数／分组：16 点，通常每 8 点共一个公共参考（COM），通道组与背板隔离
- 隔离电压：现场侧与背板总线间 ≥1500 V RMS 光耦隔离
- 输入滤波／去抖：软件可组态去抖动时间（0/2/4/8/16 ms 选项）防触点抖动
- 状态指示：每通道 1× LED（亮 = 逻辑”1″），模块 RUN / FAIL LED
- 背板供电：+5 V DC（逻辑）+ 现场 24 V DC 经 TB 引入
- 热插拔：支持（Ovation I/O 底座设计，系统需允许 Removal/Insertion）
- 配套组件：须配 Ovation 指定 Terminal Block（TB/OC，如 1C312xx 系列 24V DI TB）—模块本体无现场接线端子
- 响应时间：典型 <10 ms（滤波关闭），受组态去抖时间影响
- 工作温度：0℃ ~ +60℃（控制柜内）
- 认证：UL、CSA、CE，符合 IEC 61010 / IEEE 323（核级应用需核对 Q 认证）
- 生命周期：Legacy / 停产（PM410），MKII/MKIII Ovation 架构仍兼容，仅备件市场流通
产品介绍
1C31132G01 是 Emerson Ovation DCS 的 24V DC 低压数字量输入模块，负责采集现场按钮、限位开关、电机运行/停止回馈、辅机故障接点等 24V 开关量。通过光耦把现场电平隔离转成 TTL 逻辑送控制器，每通道独立 LED 方便柜旁查点——这是 Ovation 柜里量最大的 DI 类型，远多于 125V 高压 DI。
坦白讲 Westinghouse 原版 Ovation 早归 Legacy，但国内大量 300/600MW 火电厂、化工厂辅机系统还在跑。常见故障是 TB 端子氧化接触不良（尤其潮湿环境）致某点恒 0 或抖动，少数情况是光耦输入被打坏（现场误串 110V AC 进来）。模块本身很少整块坏。换件支持热插拔（系统允许时），插回同槽位 Ovation 自动重读序列号，点组态不需动。有一点要注意：必须配 24V DC DI 专用 Terminal Block，高压 DI（125V）TB 物理能插但阈值和公共端定义不同，会读错或报 Base Type Mismatch。
应用场景与行业案例
痛点切入：
我在现场遇过化水车间多台 24V DC DI 点（限位开关）偶发抖动报警，查是 TB 弹簧端子压线松+现场行程开关触点氧化双重原因，并非模块坏——先紧固 TB、清行程开关触点，仍个别通道无响应才换模块。这种 DI 模块最怕现场接线误混入 110V AC 烧光耦，换件前务必验电确认回路纯净。
典型场景：
- 火力/联合循环电厂 — 辅机（给水泵/引风机）运行/停止/故障回馈、就地/远程切换开关（24V DC 由 DCS 供）
- 化水/水处理 — 液位开关、气动阀开/关位置回馈、加药系统启停按钮
- 制浆/造纸 — 各段跑偏/堵料开关、电机保护继电器辅助接点（经 24V DC 中间继电器转换）
- 老产线 MRO — 原位替换故障 24V DI 模块，Ovation Drop 组态与数据库不变
真实案例：
南方某 330MW 机组 DCS（Ovation MKII），输煤系统 #3 皮带”跑偏开关”经 1C31132G01 Slot4 Ch09 送入。程控偶发报”跑偏报警”但就地查无跑偏，趋势显示 Ch09 随机 0→1→0 抖动。先查 TB 端子力矩不够（重打力矩）→仍有微抖→换就地限位开关（清氧化触点）→消失。两周后同槽位 Ch05（另一皮带急停回馈）彻底无响应虽现场接点闭合，量 TB 两端有 24V→判定 DI 通道光耦失效。早上有低负荷窗口，Allow Removal→拔旧→核对新模块丝印同 PN→插新→系统读 SN→在线强制测试确认 Ch05 随现场接点变位→取消强制恢复监视。全程无停输煤约 10 分钟。老师傅说：这种 24V DI 模块每面柜至少留一块，现场 110V 误接入烧模块的事见过不止一次。
常见问题解答 (FAQ)
Q1：支持热插拔吗？可以直接带电拔插？
支持，但先在 Ovation Station Configuration 或 I/O 诊断点”Allow Module Removal”，确认该 DI 点无参与单点跳闸/关键联锁（或先做软件强制旁通）。拔前看底座 LED，插新后系统自动重读序列号——不建议在机组启停关键阶段随意热拔。
Q2：一定要配终端块（TB）吗？模块能自己接线？
必须配。1C31132G01 插在 Ovation I/O Base Assembly 上，现场线接配套 24V DI Terminal Block（TB/OC，如对应 1C312xx 系列）螺丝端子。模块与 TB 通过底座针排互连，模块本体无现场接线螺钉。采购时确认柜内已有对应 TB——不可用 125V HV DI 的 TB 混用。
Q3：支持 PNP（Source）还是 NPN（Sink）接线？
都行。模块是光耦输入，公共端（COM）接 0V 时可接 PNP 传感器（传感器 OUT→DI，COM←0V）；COM 接 +24V 时可接 NPN 干接点（接点→DI，COM←+24V）。注意同一组 8 点共用 COM，不能混接 PNP/NPN 在同一组内。
