描述
产品详情

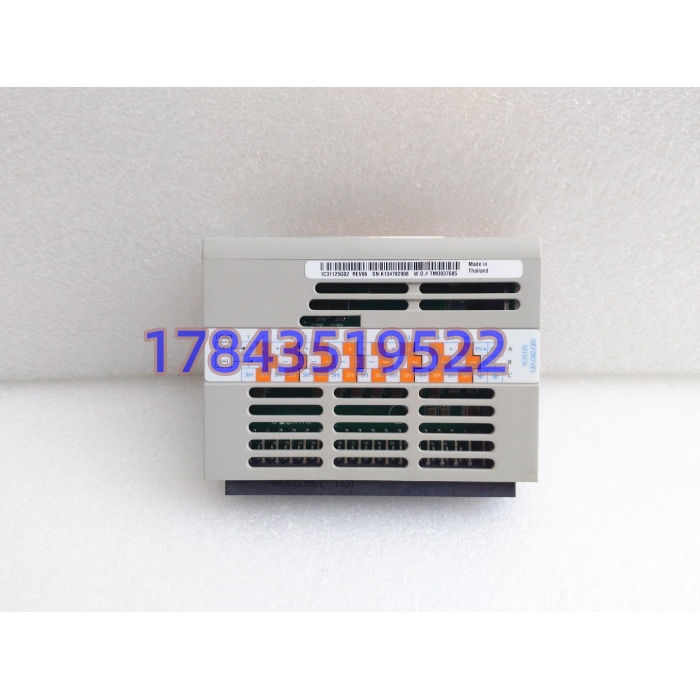

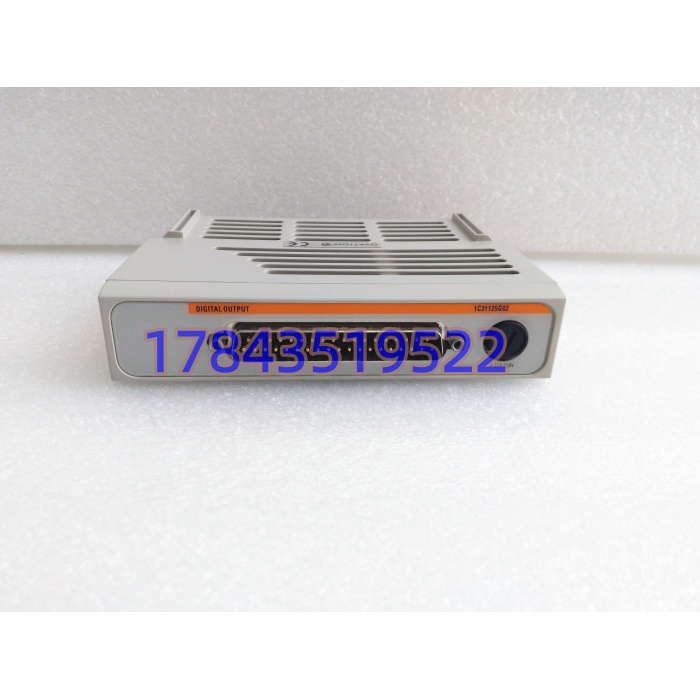

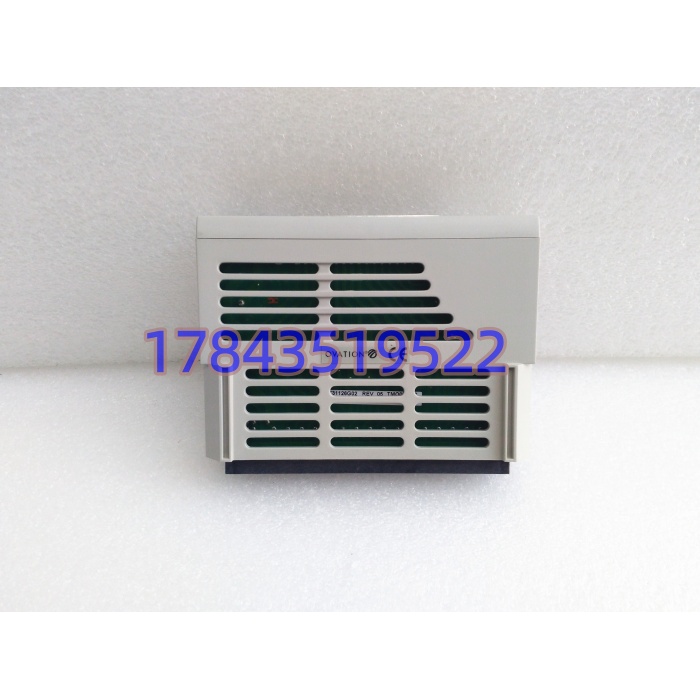

· 型号：1C31125G02
· 品牌：Emerson（Westinghouse）
· 系列：Ovation DCS
技术参数
- 产品类型：数字输出 Personality Module（PMOD，前端接口/信号调理底座）
- 通道数量：16 通道数字输出（与 1C31122G01 配对成完整 DO 单元）
- 输出类型：24 V DC 源型（Sourcing），晶体管输出（典型架构）
- 单通道电流：0.5 A 典型（部分资料标 2.5A 为含电子模块总驱动口径，以原厂手册为准）
- 负载类型：电磁阀、中间继电器、指示灯、小型接触器线圈
- 隔离方式：通道-逻辑侧光电隔离，每通道或分组熔丝保护
- 配对电子模块：1C31122G01（DO 电子模块，不可省略）
- 底座兼容：Ovation 标准 DO 底座（如 1B30035 系列等）
- 状态指示：前端 LED 显示通道通断/模块健康（具体点定义以手册为准）
- 响应时间：毫秒级（晶体管输出典型 <10ms 动作）
- 供电来源：经电子模块取自 I/O 背板 24V DC 辅助电源
- 工作温度：0~60℃（存储 -40~85℃）
- 湿度：5%~95% RH 非冷凝
- 安装：Ovation 机架槽位插入式，支持按系统规程在线更换
- 物理尺寸：约 175 × 115 × 50 mm（参考 G 系列 PMOD 形态），约 0.85 kg
产品介绍
从电厂锅炉风烟系统联锁跳闸的半夜呼叫切入——运行反映“磨煤机出口阀指令发了但阀不动”，查 DCS 点表是通的，最后拆柜发现是 1C31125G02 的 PMOD 前端端子排松脱，24V 输出到继电器线圈断了一路。这块卡的定位就是 Ovation DO 链路的“最后一厘米”：1C31122G01 负责背板通讯解码和功率驱动，1C31125G02 负责把驱动信号按 16 点布局引到现场端子、做通道熔丝和 LED 指示。在某个 350MW 机组脱硫脱硝改造里碰到过，原柜 DO 卡报错“PMOD Mismatch”，就是有人拿 1C31125G01（老版本）和 G02 电子模块混插，Ovation 自检直接锁槽——PMOD 和电子模块必须同代配对，这是西屋老架构的防错设计。
商业采购上，它的核心价值是 原位直替零组态——同型号换上去，控制器不用改任何逻辑，槽位地址自动识别。但得泼冷水：网店里把 1C31125G02 描述成“3.15A/通道晶体管”“IP67 户外卡”“60A 电源模块”的都有，那些是不同卖家套用模板乱写的，真实身份就是 24V DC 0.5A 级 DO 前端接口卡，别被夸张参数带偏。严格来说，它只在配 1C31122G01 且固件匹配的 Ovation 机架里跑得稳；若你的电子模块是 1C31122G02 或其他代次，先核对 PMOD 与电子模块的兼容矩阵再下单，原厂手册里 G02 PMOD 对 G01 电子模块是标准组合。
替换与升级建议
✅ 直接替换
- 同型号 Emerson 1C31125G02（不同 Rev/日期码）：物理尺寸、针脚、端子定义一致。连同原 1C31122G01 电子模块一起保留，只换 PMOD 时拔下旧 G02 插新 G02，Ovation 自检通过即跑，无程序改动。建议换前拍下端子接线位号。
- 1C31125G02 作为备件轮换：若原系统已是 G02 PMOD + G01 电子模块组合，库存备件直替无碍。
⚠️ 软件兼容（需改配置）
- 1C31125G01（老 PMOD 版本）替 G02：硬件能插同电子模块，但 Ovation 硬件目录里 PMOD 版本号变了，Developer Studio 可能报“Personality Mismatch”需重认槽位或下装 I/O 描述，改动 0.5 人天且需停机窗口。
- 跨输出类型混用（如用 AO PMOD 替 DO PMOD）：物理插不进同电子模块，强行改接线会丢隔离，绝对属于配置级返工。
❌ 硬件不兼容
- 1C31122G01 电子模块单独当完整 DO 卡卖：缺 PMOD 无现场端子接口，不能算“一块可用 DO 卡”，采购必须确认订单是“1C31125G02 + 1C31122G01 成套”还是单 PMOD。
- 5X00063G01（Ovation HART AO PMOD）等异类 PMOD：针脚与信号定义完全不同，硬插会损毁电子模块背板，只能依赖库存找正确 1C31125G02。
