描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品型号 | Westinghouse / Emerson 1C31116G04 |
| 制造商 | Westinghouse → Emerson Automation Solutions (Ovation DCS) |
| 模块类型 | 本地数字量输出模块 (Local Digital Output, LDO) |
| 输出通道数 | 16 路（分两组，每组 8 通道共地） |
| 输出电压 | 标称 24 VDC（允许 18–32 VDC） |
| 每通道额定电流 | 0.5 A 连续（阻性负载），总模块电流受背板限制 |
| 输出类型 | 固态 MOSFET 低侧开关（Sink/Source 依现场接线） |
| 隔离 | 通道组与背板间 ≥ 1500 V AC 光电隔离；组内通道共地 |
| 诊断功能 | 每通道开路检测（Open Wire）、过载/短路保护及报警上报 |
| 状态指示 | 前面板 16 个 LED（对应各通道 ON/OFF 状态）+ MOD OK / FLT |
| 热插拔 | 支持在线插拔更换（Ovation 机架带电操作） |
| 背板通讯 | Ovation 高速 I/O 总线（与 OCR1100 / OCC100 控制器兼容） |
| 工作温度 | 0 ~ +60 °C（控制室/电子设备间） |
| 储存温度 | -40 ~ +85 °C |
| 湿度 | 5–95 % RH（无凝露） |
| 功耗（典型） | 约 5–8 W（含所有通道驱动） |
| 安装方式 | Ovation 本地 I/O 机架槽位（1.5A / 2.0A 机架兼容） |
| 配置软件 | Emerson Ovation Developer Studio (ODS) |
| 认证 | UL / cUL / CE |
产品深度介绍

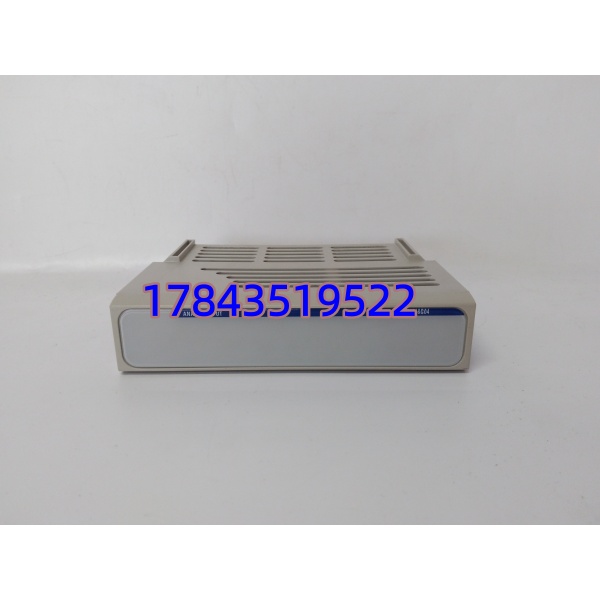

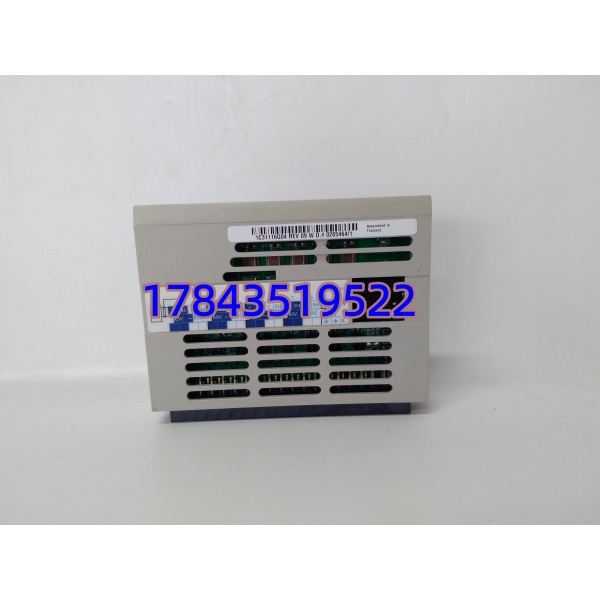

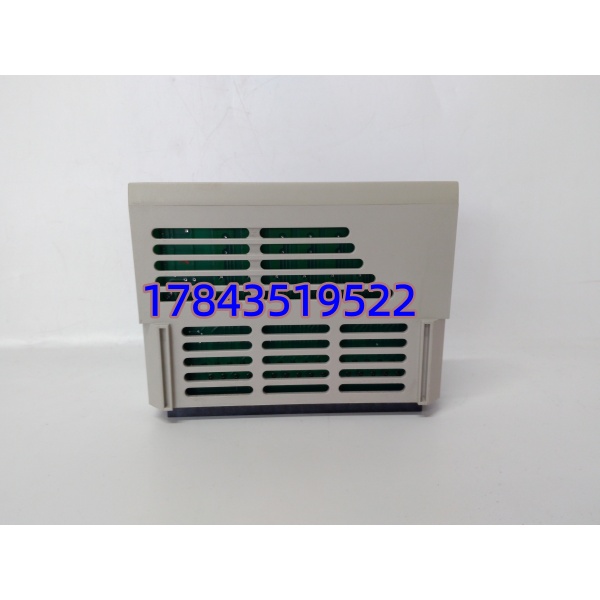

Emerson 1C31116G04 是 Ovation™ DCS 系统的标准 16 通道 24VDC 数字量输出模块，用于电厂及大型过程工业中将控制系统的开关指令发送至现场执行设备——如电动门开/关线圈、电磁阀、事故音响、状态指示灯等。模块内置光电隔离和线路诊断，能将通道断线或负载短路实时上报 Ovation 操作员站，便于运行人员及早发现现场接线松动或负载故障。
与通用 PLC DO 卡不同，1C31116G04 通过 Ovation 专有背板总线与控制器通讯，参与系统 SOE（Sequence of Events）记录，输出动作时间可精确标记至毫秒级，这对事故后追溯跳闸因果链非常关键。模块支持电子间带电热插拔更换，配合 Ovation 的”即插即用”I/O 识别机制，平均修复时间可控制在数分钟内。
应用场景与行业痛点
电厂热控班最头疼的不是正常停机，而是半夜报警说”#3 给水泵出口电动门无法开启”，查了半天才发现是 DO 模块某一通道驱动失效——而且老模块拔下来插新卡，Ovation 有时要重下载配置，怕影响运行机组不敢动。
1C31116G04 的痛点解决点是：支持热插拔 + 自动识别，换完模块 Ovation 控制器自动读取硬件 ID，通常不需要重新下载数据库（除非跨类型更换），最大程度降低对运行机组的影响。
典型应用场景：
- 燃煤/燃气电厂 — 锅炉风门与给粉系统控制
控制二次风门、磨煤机分离器挡板电磁阀、石子煤排放门。这类设备要求 DO 模块带负载能力强且有断线诊断，防止挡板卡在未知位置。
- 核电站 BOP（Balance of Plant）— 常规岛辅机控制
循环水泵、闭式冷却水系统电动门及泵组启停命令输出。Ovation 系统在核电厂 BOP 大量使用，要求模块 MTBF > 100,000 h。
- 水务/污水处理 — 大型泵站 SCADA
格栅、提升泵、回流污泥泵的启停控制，配合 Ovation 上位进行时序联动。
- 石油化工 — 脱硫脱硝装置 DCS 控制
浆液循环泵启停、旁路挡板控制。现场环境潮湿腐蚀，模块的通道隔离和诊断能帮助及早发现接地或短路。
案例：华中某 600MW 机组，#2 炉 B 侧磨煤机热风调节门突然失控。热控班小李到电子间一看，1C31116G04 第 9 通道对应 LED 不亮，强制输出也无反应——通道挂了。幸好库房有冷备件，戴好手环拔出旧卡、插入新卡，Ovation 自动识别硬件类型，约 3 分钟后系统恢复正常。事后小李在备件台账记了一笔：”关键 DO 卡至少一块 N+1 冷备，尤其磨组控制那几块。”
