描述
产品详情

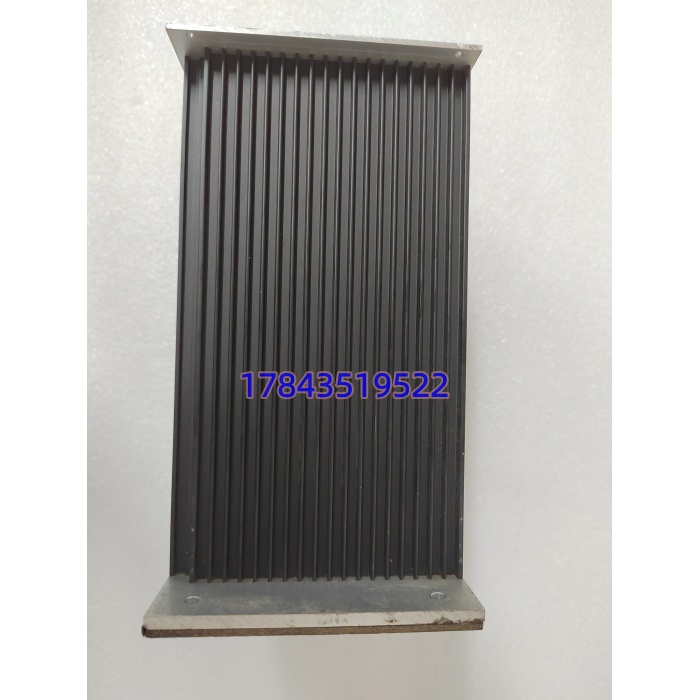

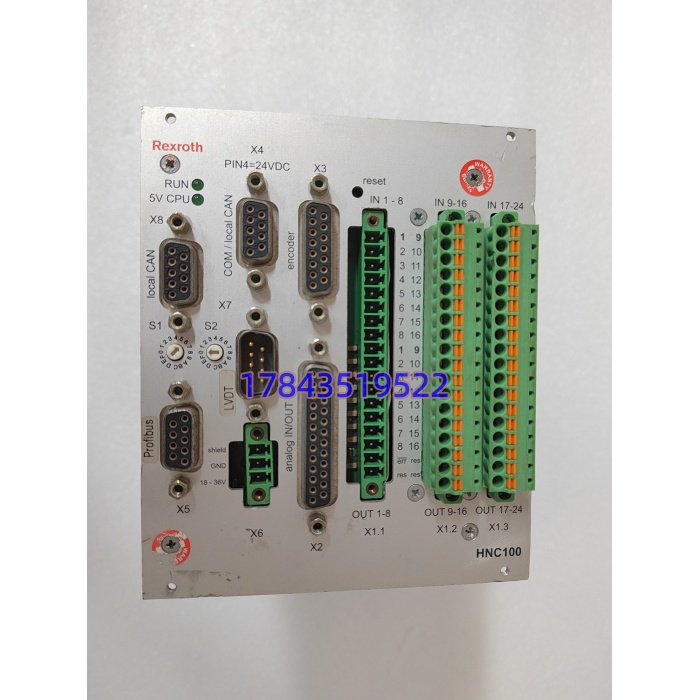

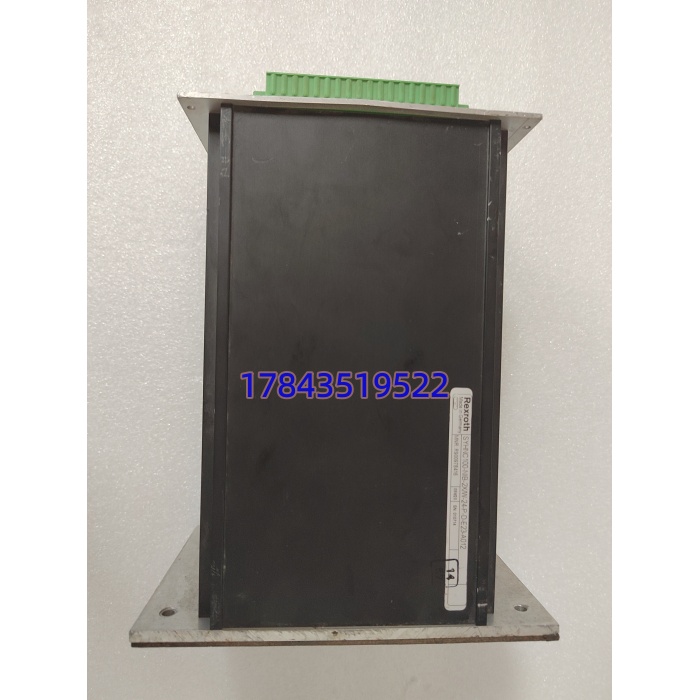

· 型号：SYHNC100-NIB-2X W-24-P-D-E23-A012（物料号R900978416，等效斜杠SYHNC100-NIB-2X/W-24-P-D-E23-A012）
· 品牌：Bosch Rexroth（博世力士乐，德国原厂）
· 系列：SYHNC100（Hydraulic & NC 100），数字电液伺服控制器，后继代次取代VT-HNC100模拟/数字老款
技术参数
| 参数项 | 规格值 | 备注/标准 |
|---|---|---|
| 产品类别 | 电液伺服双轴数字闭环控制器 | SYHNC100-NIB-2X，NIB=窄型集成背板模块 |
| 控制轴数 | 2轴独立（位置+速度+压力/力三闭环） | PID+前馈，控制周期1 ms液压优化 |
| 逻辑供电 | 24 VDC（18–30 V宽压SELV），≈25 W | 内置稳压，独立从W-24选项来 |
| 阀驱动输出 | ±10 V模拟至比例放大器，或直接PWM | 4路阀电流输出（每轴±1.2 A连续/±2.5 A峰值），严格来说它只在固件A012以上支持直接驱4WRPE高频阀 |
| 模拟输入 | 4路差分±10 V / 4–20 mA（可配置） | 分辨率5 mV，阻抗>10 MΩ，外部指令/压力传感器 |
| 模拟输出 | 4路±10 V监视（位置/压力/阀电流） | 驱动±20 mA，给PLC或记录仪 |
| 数字I/O | 8路DI 24 VDC PNP/NPN，8路DO 0.5 A | 使能/限位/急停硬接线，故障继电器 |
| 反馈接口 | 2×SSI/EnDat/增量编码器5V 250 kHz + LVDT | 油缸位移尺、阀芯LVDT、压力变送器 |
| 实时总线 | EtherCAT Slave（E23后缀），CoE DS402 | 周期≤1 ms，RJ45或M12 D-coded，与CX控制器直连 |
| 安装与防护 | 35 mm DIN导轨，塑料壳体IP20（IEC 60529） | 控制柜内装，约106.5×155×204 mm，1.2 kg |
| 工作温度 | 0℃至+55℃（某些资料标-10~+60降额） | 存储-25~+70℃，湿度≤95%无冷凝 |
| 组态软件 | IndraWorks Engineering / IndraLogic（IEC 61131-3） | 需授权U盘狗，演示版30天全功能 |
| 认证与安全 | CE、UL 60950-1、RoHS，STO可选（SIL 2/PL d） | EMC per EN 61000-6-2/6-4，请以原厂手册为准核对STO接线 |
产品介绍
注塑机合模保压抖、旧VT-HNC100模拟放大器在夏天柜温升到45℃时压力指令漂了±4%——现场实测发现老款温漂加背板噪声让废品率爬到1.2%。SYHNC100-NIB-2X W-24-P-D-E23-A012（R900978416）就是力士乐给电液伺服换代的智能中枢，专治模拟温漂和多轴同步拉胯。它骑在IndraDrive架构上，用EtherCAT（E23）吃CX系列PLC的CoE DS402报文，内部1 ms液压PID跑位置/速度/压力三闭环，双轴独立管两台压机或注塑机主缸+顶出缸，NIB窄壳直接卡DIN轨（不用老VT-HNC100的壁挂铝盒），±10 V阀驱动+4AI/4AO把老比例阀和LVDT直接插NIB背板，省掉一堆中间接线端子。采购盯交期：国内渠道全新surplus通常48小时太原发出（顺丰次日达），德国原厂订新货交期2026年约12–16周（HNC系列波动大），质保按Rexroth原厂12个月（序列号可Bosch Rexroth Service查RMA），拆机/翻新只做库存应急保7天通电（老电容ESR漂移风险高）。
商业上“2X”是双轴，“1X”单轴版机械尺寸一样但只跑一路闭环，A012是出厂固件配置包（含默认P/Q切换曲线和EtherCAT的CoE对象字典），现场实测发现从老VT-HNC100升这个SYHNC100要重做IndraWorks项目文件（VT老软件不认EtherCAT），但阀驱动接线几乎不动。不适合谁？纯电控伺服走Sercos III的别买E23款（那是E03/SERCOS后缀）；柜内没DIN轨硬要壁挂的得加转接支架；需要三轴以上得并两个NIB-2X或换HNC100-4X机架版；控制周期要求<500 µs的电驱高速主轴也别用液压专用1 ms内核。请以原厂手册为准核对你的EtherCAT主站GSDML文件和A012固件与IndraWorks版本匹配。
替换与升级建议
✅ 直接替换
- -NIB-2X W-24-P-D-E23- 同型号不同固件（如A010→）：机械DIN轨尺寸、NIB背板引脚、EtherCAT口、24 V供电完全一致，IndraWorks项目文件向上兼容（多了P/Q切换曲线预设）。改动≈断电拔插换模块+从U盘/PC重刷固件参数，20分钟不停线（EtherCAT冗余主站可热插拔诊断模块），成本影响为库存溢价（停产老固件比在产贵20–30%）。注意老A010缺直接驱4WRPEH阀的PT100温度反馈，升压阀滞环。
⚠️ 软件兼容（需改配置）
- -NIB-1X W-24-P-D-E23-（单轴版）：NIB背板尺寸相同（窄106.5 mm宽），但只出1路轴闭环，第二油缸要改柜内加第二块单轴或换双轴。改动：IndraWorks里删第二轴对象、重配GSDML从2轴到1轴、改阀驱动接线从轴2挪到轴1，约1小时停机+电气重压线，无额外硬件成本若本来只用单轴，但买双轴贵约35%。
- -NIB-2X W-24-P-D-SERCOS（E03后缀）：DIN壳一样但通信全换（EtherCAT RJ45→Sercos III光纤LC双环），PLC主站要换CXxx-M/Sercos网卡，EtherCAT交换机废掉。改动：换主站通信卡+重做IndraWorks网络拓扑，约半天停机+光纤熔接/接头，硬件差价Sercos模块贵约25%，只建议在原有Sercos老线上升级。
❌ 硬件不兼容
- VT-HNC100-1-23 W-08-0-0（老壁挂液压控制器）：安装方式壁挂铝盒vs DIN轨窄壳，通信Profibus DP vs EtherCAT，背板无NIB集成I/O排，强行飞线到NIB端子会接地环能依赖库存找同 E23款。
- W-24-E23-A012 但带安全STO模块（S后缀）：物理尺寸加宽到标准140 mm（非NIB窄106.5），DIN轨占3槽vs 2槽，硬塞会顶到邻模块端子，别试除非换导轨布局
