描述
产品详情

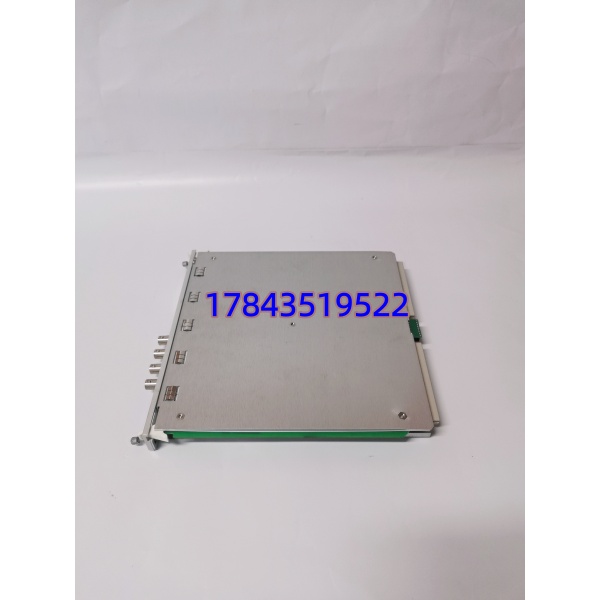

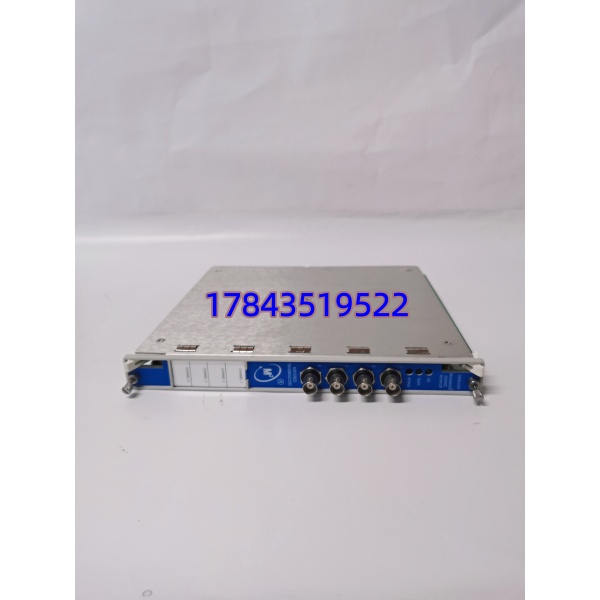

· 型号：3500/42M（市场俗称 350042M，常见配套选项 140734-02 = I/O Configuration / Firmware Rev / 有时指 3500/42M 带 Transient Capture Option 或 3500/22M 旁注—实际订购按 3500/42M-xx-xx-xx-xx-xx 完整 Option Code）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Series — 机械保护与状态监测框架模块
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | 3500/42M（Four-Channel Monitor for Vibration / Position / Acceleration） |
| 常见完整 Option 写法例 | 3500/42M-01-00-00-00-00-00（A=with Advanced Recorder B=without etc.依 Option Code） |
| 关联物料号(用户引用) | 140734-02（Bently 内部 Option / Firmware / Config Card P/N — 常印在模块顶部标签第二行） |
| 制造商 | Bently Nevada (Baker Hughes Company) |
| 适用框架 | Bently 3500 框架（3500/05 机笼），占用任意 I/O Slot 2–15（Slot 1 预留电源，Slot 16 为 3500/20 或 3500/22M Keyphasor® 模块） |
| 通道数 | 4 通道（可配置为 2 对，每对支持相同测量类型：Radial Vibration / Thrust Position / Diff Expansion / Case Vibration / Accel） |
| 支持传感器 | ① 电涡流 Proximitor® 3300 5mm/8mm + 延伸电缆 + 探头（位移/轴位）② IEPE 速度/加速度 Seismic 传感器（330500/330525 等） |
| 动态带宽 | 0.5 Hz ～ 25 kHz（-3 dB，可程控抗混叠滤波） |
| A/D 分辨率 | 24-bit 过采样 Σ-Δ per channel |
| 报警逻辑 | Alert / Danger 由模块内部判定（1oo1 / 2oo2 / 2oo3 可组填），继电器动作经 RIM(3500/20)或 3500/22M Event Logger |
| 键相参考 | 可接收外部 Keyphasor® 信号（via 3500/25 或 3500/22M Keyphasor 输入）用于 1X/2X 矢量滤波、相位角、轨迹图 |
| 前面板指示 | OK / TX/RX / Trip Multiply / Alert / Danger per channel group + Module TX/RX |
| 通信/组态 | 通过 3500/22M (RS-232/USB) 或 3500/92 Ethernet 与 Bently Nevada System Configuration Software (SCS)通信 |
| 所需端子板 | 3500/04 Proximitor® I/O Termination (for Prox) 或 3500/06 Seismic Termination (for Accel/Vel) — 注意 Prox 需外部 Proximitor® 3300 在 TA 内，3500/42M 不做 Probe Drive |
| 工作温度 | -30℃ ～ +65℃（控制室/保护柜），存储 -40℃ ～ +85℃ |
| 相对湿度 | 5%–95% RH，非凝露；Conformal Coating(CC)版可选 |
| 尺寸(约) | 标准 3500 I/O 模块 160×30×233 mm（半高 1-slot） |
| 重量(约) | 0.30 kg |
| 认证 | CSA / UL / CE / ATEX/IECEx Zone 2 / TÜV SIL 2～SIL 3（系统级，依整体 3500 组态） |
产品介绍
（E 维护者视角）
在某 9F 燃机大修 TSI 校验碰过：#2 瓦 Y 向轴振通道 SOE 偶发 Danger 误动——查为 3500/42M Ch.B 输入屏蔽层柜内多点接地引入 50Hz 共模，重做 TA 端子板单端接地后消失，趁热做模块自检 Pass 确认 OK。曾也遇老 3500/42M（>12 年）EEPROM 配置 CRC 偶尔报 “Config Corrupt” 热插拔恢复——这提醒我们 TSI 模块虽高可靠但 Config PROM 与输入保护 TVS 是长周期老化点，建议大修做 3500 Rack Download Config 重固化校验。
3500/42M 是 Bently Nevada 3500 框架里最常用四通道动态/位移监测器，承担汽机/压缩机轴系保护核心算法（RMS / Peak / Crest Factor / 双平面矢量滤波），一旦故障框架 RIM 会置 TSI Fail 或按组态缺省（多数设计 Danger 或 Last Good）——若轴振/推力瓦位移保护降级可能触发 SIL 观察项或被迫停机检查。Bently 对 3500 部分早期 Option 标 Mature/Legacy，交期曾拉至 10～20 周——从 ABC 分类看属 A 类关键 TSI 备件建议按运行 3500 机架内 42M 槽位数÷2 取整+1 设冷备（最少 1 块），提前备份 3500 SCS .rck 配置文件及记录 Option DIP 位置。
