产品详情

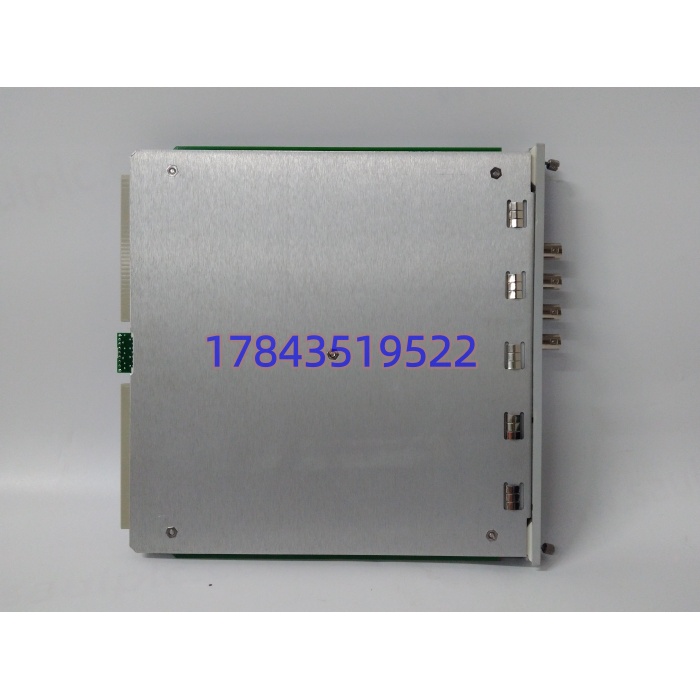

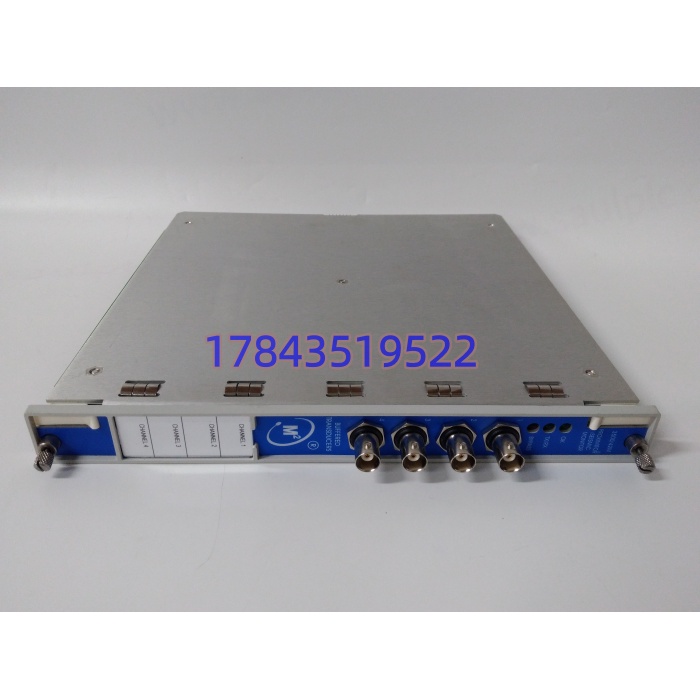

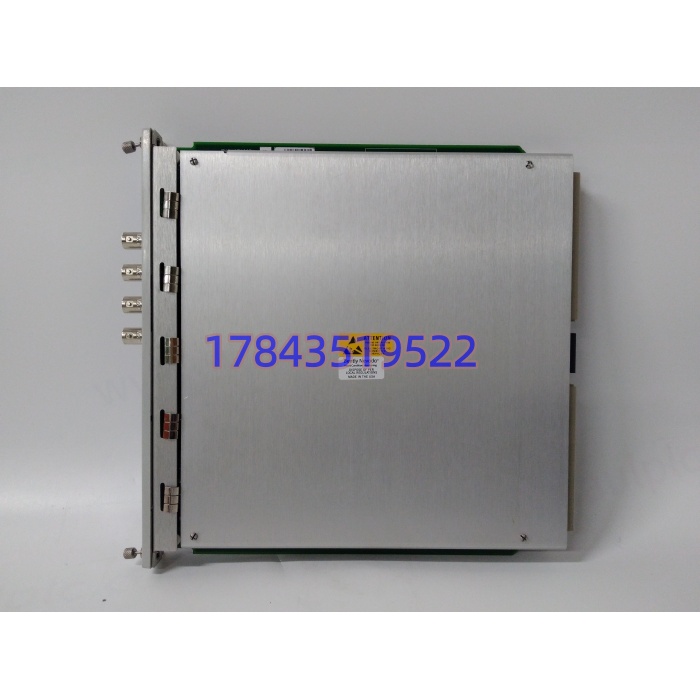

· 型号：3500/42M（350042M 为渠道缩写，下单须回写完整后缀如 3500/42M-01-00）
· 品牌：Bently Nevada
· 系列：3500 机械保护系统（MPS）四通道 Proximitor/Seismic Monitor
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 模块定位 | 3500 机架 I/O 槽监测卡 | 占 1 槽，背板供电，非前置器 |
| 常见件号 | 面板 176449-02；I/O 子卡 140734-02（外端）/128229-01（内端） | 后缀 -01-00 表示内置端子+标准认证 |
| 通道数 | 4 路独立，成对组态（1&2、3&4） | 单卡可同时跑轴振 X/Y + 轴位移 + 差胀 |
| 输入信号 | 电涡流（3300 XL Proximitor）、速度（9200/Velomitor）、加速度（330500 类 IEPE） | 传感器供电 -24 VDC 由卡出 |
| 测量参数 | 径向振动、轴向位移、差胀、偏心、REBAM、轴绝对振动、壳振速度/加速度 | 软件组态切换 |
| ADC 与频响 | 24 位，0.7 Hz–10 kHz（±3 dB） | 采样最高 25.6 kHz/通道同步 |
| 输出 | 每通道 4–20 mA（≤600 Ω）+ Alert/Danger 继电器（SPDT）+ 前面板 BNC 缓冲输出 | 继电器硬跳闸不依赖上位机 |
| 精度 | ±0.33% FS（典型），最大 ±1% | 以原厂 Datasheet 为准 |
| 功耗 | 典型 7.7 W，约 12 W 满配 | 3500/15 电源预留容量核算用 |
| 安装环境 | 3500/05 机架内，0–60 ℃，IP20 | 柜内安装，支持热插拔（组态不丢） |
| 通信 | 3500 背板 → 3500/22M TDI 或 3500/20 上 System 1 | 自身无独立 Modbus 口 |
| 合规 | API 670 第 4 版、CE、CSA、SIL 2（系统级） | 防爆后缀 -01 对应 Class I Div 2 |
产品介绍
从维护者视角看，3500 机架里最容易被采购搞混成”前置器”的就是这块 42M——现场实测发现，不少新采购员拿 3500/42M 和 330180 前置器比价格，本质是把”信号调理保护卡”和”探头前端解调头”当成了同一层东西。严格来说，3500/42M 只在 3500 机架背板供电下工作，前面接的是已经由 330180 把电涡流变成电压的 Proximitor 输出，中间还隔着一根 330130 延伸电缆；它本身不出 -24 V 给探头，只给前置器回路供电并做二级报警判决。
这块卡在 TCO 上的位置很特殊：单卡原价占一套轴振链（探头+延伸+前置器+42M+机架电源）大概 25%–30%，但它是”保护逻辑执行点”——探头断了顶多一个通道失效，42M 废了整组 X/Y 轴振的 Danger 跳闸就哑火，汽轮机碰磨保护直接出盲区。所以按 ABC 法它和 3500/15 同级列 A 类，全厂同后缀版本建议机架数 1:1 冷备，别按”卡件嘛坏了再买”的思路散备。3500 平台目前 Baker Hughes 仍主推，42M 未发 EOL（以原厂 PCN 为准），但 176449-02 这个面板硬件版本对组态软件版本有绑定，跨大版本换卡记得核对 3500 Rack Config 软件兼容表。
应用场景与库存策略
轴振保护卡这种东西，坏的时候一定在凌晨负荷最高那班。原厂 3500/42M 交期参考 6–10 周，国内”现货”大多是欧美退役机架拆出或跨后缀件（把 -02-01 当 -01-00 卖），通电 OK 灯绿了不代表报警阈值和缓冲输出没问题，得用 TK-3E 走一遍标定才敢进关键机。
- 火电主汽机轴系：#1–4 轴承 X/Y 轴振 + 轴向位移 → 非它不可（API 670 要求轴振双通道独立保护）→ 每台机 3500 机架按 1 块同后缀冷备，纳入 A 类年度盘点。
- 石化裂解气压缩机组：轴振+差胀+轴位移三参数同卡跑 → 壳振速度通道还能复用 → 建议供应商 VMI 代管 1 块，按领用结算，避免多机组分散囤导致呆滞。
- LNG 增压机/燃驱机组：无人值守，Danger 继电器直接进 ESD → 备件到货必须先测 Alert/Danger 动作值和 BNC 缓冲波形，别信”绿灯即好”。
- 多机组共用备件池：全厂统一 3500/42M-01-00 后缀 → 中心库备 1–2 块，各车间共享；若有机组是 -01-01（CSA 防爆）不能混插代用，备件池按后缀分桶。
- 大修窗口：装机超 8 年且 OK 灯有偶发闪烁的机架 → 按大修周期轮换 1 块上线老化件，不等故障。
真实案例：前年华南某 LNG 接收站，BOG 压缩机组 3500/42M 通道 3 OK 灯灭，轴位移读数冻结，ESD 逻辑里该点参与”轴位移高Ⅱ值跳闸”——结果保护链被判”坏点旁路”，操作工不敢停机只能降负荷运行 36 小时。仓库查 ERP 建的是”3500 振动卡”一个通用行，实际架上插的是 -01-00，采购从东莞调拆机件标价 1.2 万次日达，换上后通道 3 报警阈值漂移 12%（旧卡 EEPROM 老化）。事后该厂把 42M 按完整后缀建物料码，按 10 周交期倒推重订货点，并在每次大修用 TK-3E 全通道校准，不再只看 OK 灯。
