产品详情

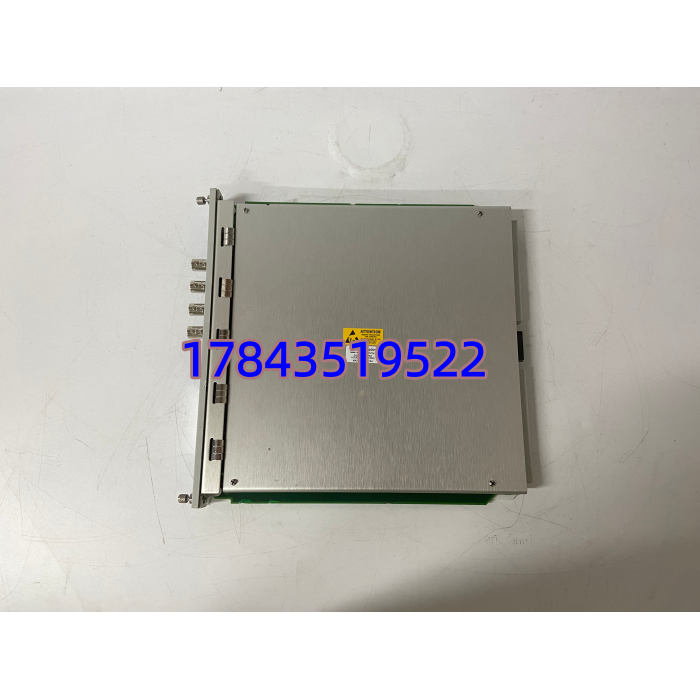

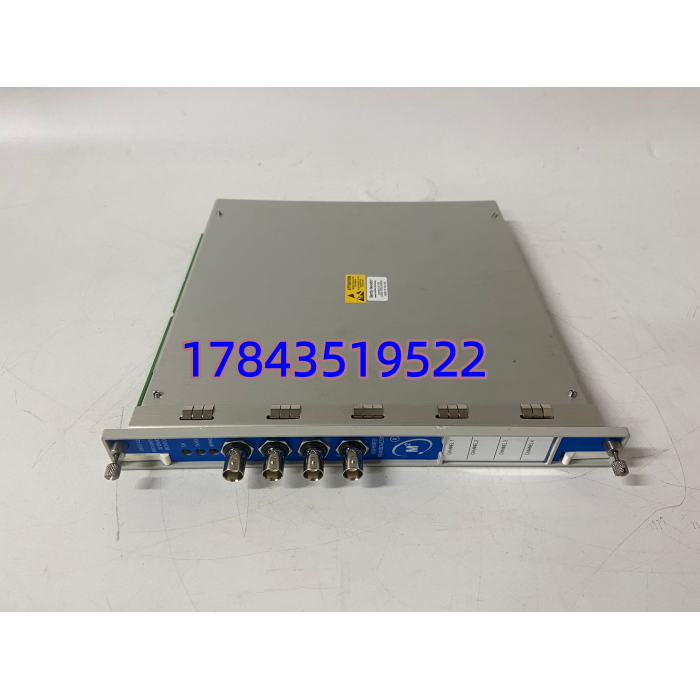

· 型号：3500/42M（现场铭牌常印 3500 42M，配套 176449-02 为完整部件号）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Machinery Protection & Condition Monitoring System — Monitor/Relay Module
规格参数
- 模块类型：3500/42M 四通道继电器输出/监测模块（可配置为振动/位置监测 + 继电器输出，或纯继电器逻辑扩展——依现场原始组态）
- 插槽位置：3500 机架 Slot 1–14（不能与电源/键相器卡冲突，通常紧跟监测卡或独立继电器槽）
- 继电器通道：4 路独立 SPDT（Form C）继电器输出
- 接点容量：250 V AC / 30 V DC，最大 5 A 阻性负载（建议降额用于感性负载）
- 接点隔离：继电器接点组间及与框架逻辑侧光电隔离
- 报警功能：支持 Alert（Alarm）和 Danger（Trip/Danger）两级报警分别映射至不同继电器或组合逻辑（AND/OR）
- TMR 支持：可在 3500 TMR 三重冗余框架中与另外两槽 42M 做表决输出（Voting Logic 在框架内实现）
- 组态方式：通过 3500 Rack Configuration Software（RCS）离线组态 → 通过 RS-232/USB 口 Download 到框架
- 前面板指示：各通道 Relay Active LED + Module OK / Trip Multiply（TMR 模式）LED
- 通信：与 3500 框架背板总线通信，无独立以太网口（框架网关卡 3500/92 负责上位通信）
- 供电：由 3500 机架背板供给（典型 +5 V DC / ±12 V DC 逻辑电源，来自 3500 电源模块）
- 功耗：典型约 4–7 W（视继电器吸合数量）
- 工作环境：0～+65°C（3500 机架内典型），5～95% RH 非凝露
- 认证：API 670符合（机械保护系统推荐标准），CSA、ATEX/IECEx（部分版本，以铭牌为准）
- 机械：标准 3500 模块尺寸，插拔式带锁紧手柄，前面板透明窗可读 LED
- 备注：后缀 176449-02 通常指特定固件/Option 配置，替换时建议同后缀或确认 RCS 兼容
产品介绍
3500/42M 是 Bently Nevada 3500 体系里负责”把振动/位移超限变成硬接点动作”的模块。它既可以配成纯四路继电器输出卡（接收框架内其他监测模块如 3500/45、3500/53 的报警标志做 AND/OR 逻辑后驱动跳闸），也可兼做带监测功能的 42M（配 Keyphasor/振动通道）。现场绝大多数用法是在 TSI 框架中专门做报警/跳闸继电器——比如压缩机 X/Y 向振动超 Danger 值 → 42M 继电器动作 → 去 ESD 系统硬接线跳闸或就地急停回路。
有一点极其重要：3500 框架继电器逻辑是在 Rack Configuration Software 里组态的，不是简单的”超阈值就吸合”。换板后若框架配置未变通常会自动同步（配置存框架 NVRAM），但建议更换前用 RCS Upload 保存当前配置。我曾遇到过新人换 42M 后框架校验发现配置版本略不同导致 Trip Multiply 逻辑未生效——虚惊一场但足够吓人，备份是铁律。
应用场景与行业案例
痛点切入
汽机/压缩机 TSI 框架里如果继电器卡接点氧化或线圈老化拒动，振动超限时 ESD 收不到跳闸令，这是 API 670 明确要定期测试的。我在现场遇过老 3500/32 继电器卡其中一路接点簧片疲劳断开——外观 LED 亮但实际现场未闭合，幸亏年度回路测试发现。42M 做 Trip 输出的场合建议保留一路做定期通道测试（RCS 可强制继电器），别等联锁时才发现接点失效。
典型场景
- 燃气轮机/蒸汽轮机 — 轴振/瓦温越限 → 3500/42M 继电器输出 → ESD 硬接线跳闸（API 670要求独立硬接点）
- 离心压缩机组 — 双向振动 + 轴向位移 Danger → 42M 两路 AND 逻辑 → 压缩机急停回路
- 大型风机/泵 — 本地报警蜂鸣 + DCS 报警输入，通过 42M SPDT 接点分别送 NO/NC
- 海上平台 — TMR 框架三块 42M 做 2oo3 表决输出，单块故障不影响跳闸且报警提示更换
真实案例
西北某天然气增压站长年运行，TSI 框架 Slot 6 的 3500/42M 驱动压缩机振动跳闸接点。年检做通道测试发现 Ch2 继电器 LED 亮但现场 ESD 柜未收到 DI——量线发现 C 型接点 NO 侧接触电阻 >200Ω（正常＜0.1Ω），确认为老化。库房有块 3500/42M 176449-02 测试良品，先 RCS Upload 现框架配置存档，断电拔旧插新，框架上电自动同步配置，做强制/释放测试四路接点均 <0.05Ω。全程 12 分钟未改任何组态。机械员说”每年该测一次，不测不知道接点快死了”。
