产品详情

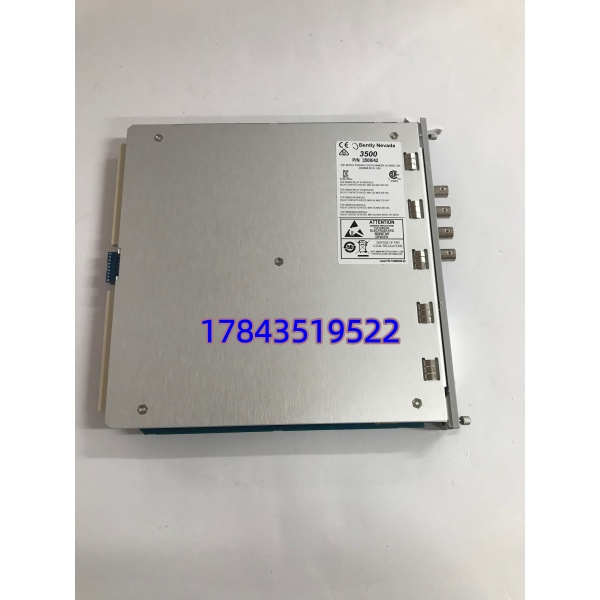

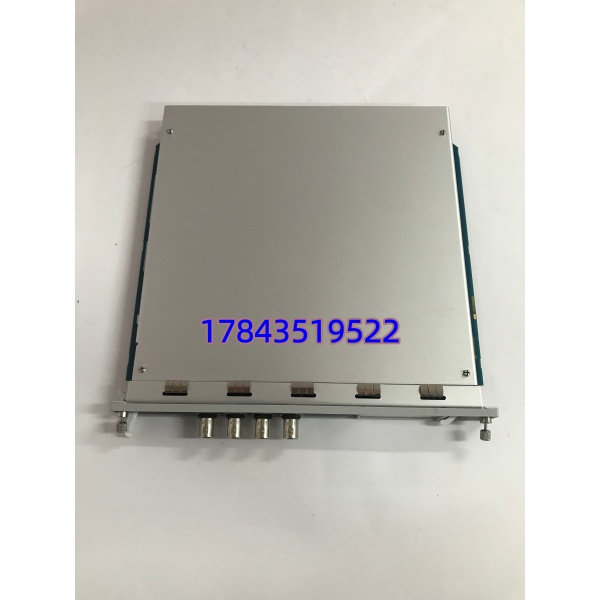

· 型号：3500/42M 176449-02
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Machinery Protection & Condition Monitoring System
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | 3500/42M | 部件号 176449-02（Option -02常见=标准前面板） |
| 插槽位置 | 3500框架 Slot 1~14（不能与3500/20框架接口卡同槽） | 每框架最多14块监测模块 |
| 通道数 | 4通道 独立可组态 | Ch A/B/C/D 任意分配传感器类型 |
| 支持传感器 | 3300系列 Proximitor(电涡流5/8mm)、Velomitor(速度)、Accelerometer(压电/IEPE) | API 670 Ed.4 兼容 |
| 信号处理 | 真RMS/峰值/峰峰值/直流偏移、键相补偿(需3500/25)、滤波可选 | 每通道独立报警/Danger设定点 |
| 瞬态数据 | Transient Data Enabled (TD) — 支持波形/频谱上传System 1 | 与3500/22M TDI配合 |
| OK Contact | 每通道独立OK状态（常开/常闭可编程） | 模块及传感器故障指示 |
| 报警继电器 | 通过框架继电器模块(3500/32或3500/33)输出 Alarm/Danger | 可组态延时/闭锁 |
| 通信至框架 | RS-485 至 3500/20 RIM 或 3500/22M TDI | 组态用BNC或USB-RJ45 |
| 供电 | 由3500框架背板供给（标称 +24 V DC 内部隔离） | 典型模块功耗≈3~5W |
| 前面板 | LCD字符显示 + Tri-color LED(OK/Alert/Danger) + 组态口 | 176449-02带显示窗 |
| 工作温度 | 0℃ ~ +65℃ | IEC 60721-3-3 Class 3K3 |
| 认证 | CE / CSA / IEC 61508 SIL 2 / ABS / DNV / API 670 | 请以原厂证书为准 |
| 安装 | 插卡式垂直安装于3500框架槽位 | ESD防护拆装 |
产品介绍
汽机/压缩机跳闸后查SOE发现是轴振越限但3500没录到波形——八成是老3500/42没开TD（瞬态数据）或者卡槽烧了。3500/42M是42系列的升级版，固件支持Transient Data Enable，配合3500/22M TDI可抓停机前最后几秒的轴轨迹和频谱，这对分析碰磨/不对中是关键。现场实测发现，直接把旧42换成42M插上去框架通常能识别（严格来说，它要求框架接口卡3500/20固件Rev F以上或3500/22M TDI v3.xx+，极早期框架需先升RIM固件，否则报Option Code Error），组态软件用BN Configuration → “Detect Hardware” 重读即可，不必重灌应用逻辑。
和老42最大的采购差异：Bently Nevada部分老3500备件已转EOL，42M目前还在活跃供货但交期波动（6~12周常见）。这卡传感器类型全混用——同一块卡Ch A/B接电涡流测轴位移、Ch C/D接加速度计测壳体——靠Configuration Software设定，不像某些竞品要买固定类型卡。提醒一点：Option Code（-01/-02/-03）主要影响前面板样式（无显/有显/带编程按键），不影响监测能力，下单按原柜拆下件后缀选，实在不确定拍照片给我们核对。
替换与升级建议
✅ 直接替换
- 3500/42M 176449-02 ←→ 3500/42M 176449-01 / -03 → 仅前面板差异（无显示窗/有显示窗/带Key），插槽与固件兼容，插拔后用BN Config重读硬件，工作量≈15分钟重组态校验。
- 3500/42（旧款，非M版）→ 有条件替换：42M可下兼容安装在同槽位，但框架RIM/TDI固件须≥指定版本。旧框架直接插可能报”Module Type Changed”——用Configuration Software接受新硬件并重新Download组态即可，报警设定点需逐通道核对，不建议无备份直接操作。
⚠️ 软件兼容（需改配置/升框架固件）
- 3500/42（旧款）← 42M装进去后若框架RIM是极早期Rev C/D可能不认→ 需先升级3500/20 RIM PROM或用3500/22M TDI替换老RIM，属小工作量（约1h）但有停机窗口要求。
❌ 硬件不兼容 / 易混淆
- 3500/40（单通道或特定类型旧模块）、3500/44M（气动探头模块）→ 不同Channel Map和Option Code，不能互替。
- 3500/22M TDI（框架接口/数据采集卡）→ 虽同为42U槽位外型但功能完全不同，不能代替监测模块。
- 若无42M库存，Bently官方无第三方引脚兼容平替，只能等货或评估整机框架升级方案。
常见问题解答 (FAQ)
Q1：我原柜是3500/42（不带M），直接买42M能换吗？会不会丢报警设定？
物理槽位兼容。换完后用BN Configuration Software连接框架→Detect New Hardware→Accept，原通道报警值/延时/逻辑通常可保留（建议先Export完整.ckf组态文件备份）。若框架RIM太老不认新卡，需先升RIM/TDI固件——这就是为啥换之前务必导出现场组态备份。
Q2：Option Code -02和-01有什么区别？我该买哪个？
-01是无前面板LCD显示的简易盖板，-02带字符液晶窗和LED三色灯（最常见），-03带就地编程按键。三者监测性能完全一致。按原拆卡片标签后缀订，不确定拍照给我们核对，千万别只看网上图片乱选。
Q3：这卡支持电涡流和加速度计混用吗？要不要分开买卡？
支持混用。四个通道独立组态，A/B可设Proximitor(电涡流)测轴位移，C/D设Accelerometer测壳体振动，单卡搞定常见汽机/压缩机监测需求，不需要分购多张专用卡——但组态时要正确选Transducer Type并设Scale Factor(mm或mm/s)。
