描述
产品详情

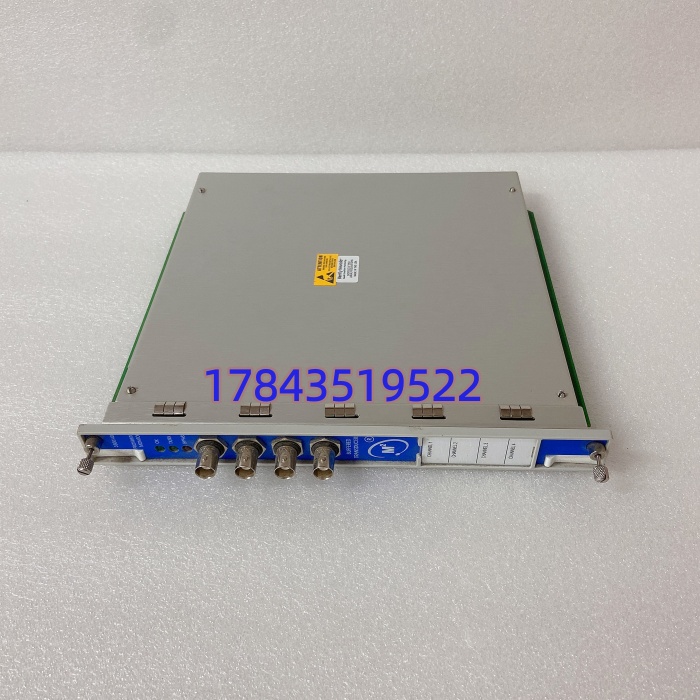

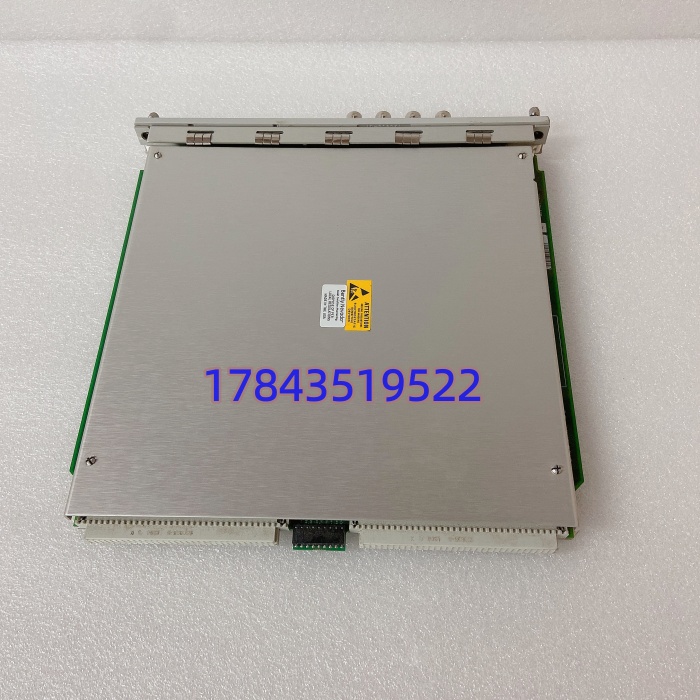

· 型号：3500/40M（176449-01）
· 品牌：Bently Nevada
· 系列：3500 机械保护与状态监测系统
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 通道组织 | 4 路独立，成对组态（1-2、3-4 各组可设不同功能） | 单组可同时出径向振动+轴向位移 |
| 输入信号 | Proximitor 间隙电压 -20~+2V DC | 适配 3300 / 3300 XL 5-14mm 探头前置器 |
| 监测功能 | 径向振动、轴向位移（推力）、差胀 DE、偏心、REBAM | 键相不归本卡（归 3500/25） |
| 灵敏度 | 3.94 mV/μm（100 mV/mil）或 7.87 mV/μm（200 mV/mil） | 差胀模式 0.394/0.787 mV/μm |
| 精度 | ±0.33% 满量程（典型），最大 ±1% | 位置量更严，±0.1%FS |
| 频率响应 | DC ~ 10 kHz（±1 dB） | 通频/1X/2X 可滤波 |
| 报警 | 每通道可编程 Alert + Danger，延时软设 | 比较逻辑在卡内，不依赖 DCS |
| 缓冲输出 | 前脸 4 路同轴 Buffer（短路保护） | 接便携式分析仪做现场平衡 |
| 功耗 | 典型 7.7 W（背板 5V 取电） | 含接口模块时整机约 15.5W |
| 指示 | OK / Bypass / TX-RX / 通道报警 LED | Bypass 拨杆在前脸 |
| 安装 | 3500 机架全高槽（非 Slot1 TDI 位） | 热插拔支持（遵守 Lockout） |
| 温度 | -30~+65℃ 运行，-40~+85℃ 存储 | 湿度 95% 非凝露 |
| I/O 子卡 | 配 128229-01（内端）或 128240-01（外端）或 135489-01 栅隔 | 主卡裸卖不含子卡 |
| 生命周期 | Baker Hughes 明确 3500 平台不 EOL，40M 归成熟支持件 | 新订 8-18 周，老 40（非 M）逐步收口 |
产品介绍
（A 场景痛点切入）现场实测发现，3500/40M 最阴险的失效不是 OK 灯灭，而是某通道 ADC 参考电压漂移——径向振动显示 12μm 其实轴已经在 28μm 晃，DCS 趋势绿着，主操以为轴承稳，结果一周后解体看轴瓦拉丝。这块卡在 3500 里干的是”把微米级间隙电压变成可信工程量并自己跟报警线硬比”的活，DCS 拿到的 4-20mA 只是它对外谦逊的副本，真保护动作权在卡内继电器逻辑。把保护寄希望于”DCS 侧判振动”的，都是没读过 API 670 的。
严格来说，176449-01 是 3500/40M 的前卡 PWA 号；老 3500/40（非 M，16-bit 基线）也用相近号段但 ADC 和固件不同，采购单写”3500/40 176449-01″供应商容易发错代际。40M 是 24-bit 升级版，和 3500/42M（振动+壳振）分工明确：纯轴振/轴位移/差胀/偏心找 40M，壳振/加速度找 42M。从 TCO 看，单卡新货两三万，比起一次汽机轴位移超限没跳机导致推力瓦熔毁（转子返厂重绕七位数起），A 类冷备 1 件/机架+同 Rev I/O 子卡同源备是底线。Baker Hughes 在 Orbit 2021 明说”3500 is NOT being obsoleted”，但老 40 非 M 的 176449 段订货量在收，真备件策略得按 40M 走。
应用场景与库存策略
TSI 监测卡失效的特征是”该跳不跳”而非”乱跳”——比乱跳更危险。40M 某通道漂了，机组裸奔到碰磨才暴露。原厂交期 8-18 周，拆机件最怕 ADC 参考源老化值和在线卡不一致，换上后同振动值显示偏移 15%。
- 汽轮发电机组（双轴承平面 X/Y 轴振+推力位移）→ 非它不可（API 670 保护链绑死 40M 通道算法，换 PLC 模拟量卡不满足 SIL/API）→ ABC 分 A 类，每机架备 1 件未上电冷备+ I/O 子卡 128229-01 同型备 1 件。
- 离心压缩机站（径向振动+差胀同时监）→ 启停热胀差动态大 → 建议供应商寄售 1 件主卡+1 件子卡，业主不占资金。
- 海上平台燃气轮机（本安区需 176449-01 特定后缀+安全栅配合）→ 备件到货必须做 4 通道 Proximitor 假信号注入（标准间隙电压-10V 对应中点）比对工程量误差 <±1%，别信”OK 灯绿即准”。
- 同厂多机组同源 → 40M 与老 40 非 M 禁止混插同机架相邻槽（组态数据库会报 Hardware Mismatch）→ 备件 BOM 锁死”3500/40M 176449-01 + I/O 子卡型号 + 框架组态软件版本”。
- 出口项目（含 API 670 第四版文档链）→ 必须带原厂 COC 与校准证书 → 拆机件过不了 FAT 审查，新项目直接订 40M 不走 LTB。
真实案例：2023 年沿江某 300MW 机组，#2 瓦 X 向振动大修后静态标定值偏移 18%。库存系统写”3500/40 备件 1 件”——翻出来是老 3500/40 非 M 的 176449-01（16-bit 基线），插 40M 机架 Slot 5，框架组态软件扫到后报”Module Type Mismatch Warning”，强行下装后 X 向零点漂了 0.25V（对应 6.3μm 虚高）。紧急从厦门代理调 40M 版 176449-01 拆机件，报价新货 3.0 倍，到货先按手册断电拔插，上电后用 3500 Rack Configuration 读 Channel 1 Gap 电压与便携式 3300 XL 校准仪比对，误差 0.3% 内才割接。反思：冷备件台账写”3500/40″等于埋雷，必须锁”3500/40M 176449-01 + 配 128229-01 内端子 + 框架组态 SW vXX.X 兼容 + 原厂校证影印”，并把”换卡后必做 Gap 电压三点标定”写进 SOP。
