产品详情

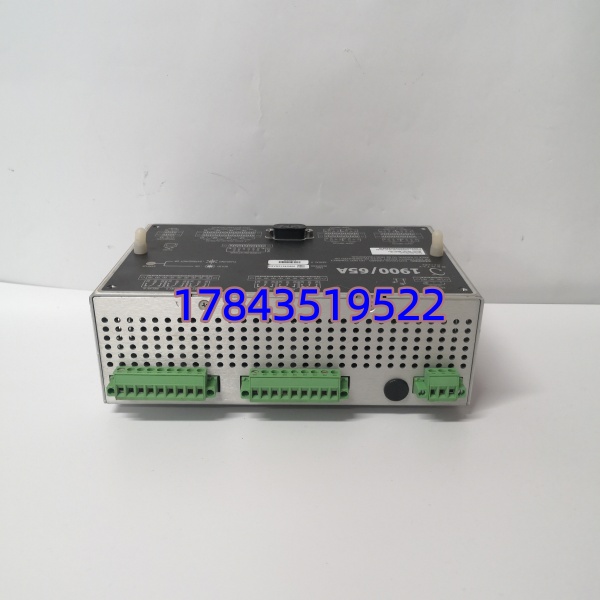

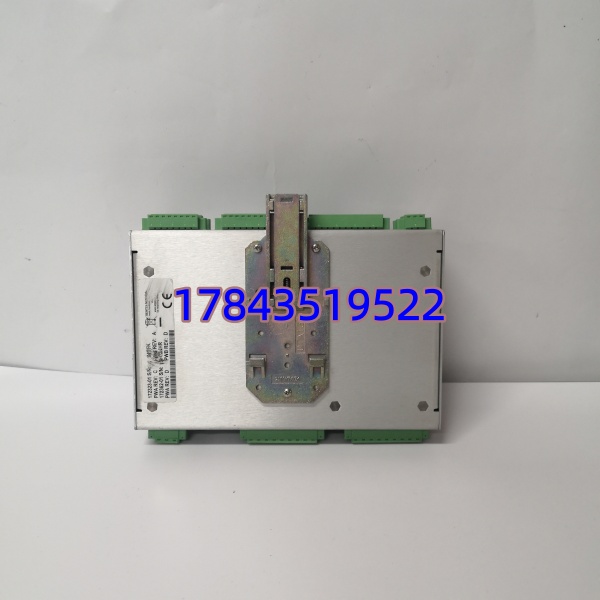

· 型号：190065A-00-04-01-00-00（1900/65A Universal AC Power Supply）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Series Machinery Protection System — Power Supply Module（兼容3500/15 Universal AC Option）
技术参数
- 产品标识：190065A-00-04-01-00-00（Bently legacy coding for 1900/65A Universal AC PS），功能等效3500/15 Universal AC Power Supply PN 125840-01
- 适用系统：Bently Nevada 3500 Series机架（3500/05 Frame 1 & Frame 2，全高/半高机架均兼容）
- 输入电压：85–264 V AC RMS（标称100–240V AC），47–63 Hz，宽范围自动切换
- 输入电流：典型≈2.5A@120VAC / ≈1.3A@230VAC（满载）
- 输出电压：转换至3500背板所需直流电平（+24V DC逻辑及±12V传感器激励由背板分配，用户不可调）
- 输出能力：可驱动满配3500机架（含振动/位移/转速监测模块、3500/92以太网网关、继电器模块），典型背板负载支持全槽位配置
- 配套PIM：须与Universal AC Power Input Module配对使用——PIM PN 125768-01（接现场AC进线端子）；Legacy HV AC PIM(125489-01)及LV AC PIM与此模块不兼容
- 冗余支持：支持双电源模块（上下槽位各一）并联N+1冗余，自动均流，单模块故障不影响系统运行
- 热插拔：冗余配置下可在线插拔更换单模块（确认另一电源OK灯亮）；单电源机架更换需停机架电
- 前面板指示：PWR OK（绿常亮）、FAULT（红/黄，亮=异常或无输入）LED，用于快速现场判据
- 保护功能：输入过压/欠压保护、输出过流/短路保护、浪涌抑制（符合IEEE C62.41）
- 安装位置：3500机架左侧专用电源槽位（半高模块，Slot 1/Slot 2），带导向与锁紧杆
- 工作环境：-30～+65℃（IEC 60721-3-3Class 3K5），湿度≤95%非冷凝；存储-40～+85℃
- 认证/标准：CE、UL/cUL、CSA、符合API 670机械保护系统要求
- 尺寸/重量：约120.7×50.8×251.5 mm，≈1.39 kg（不含PIM）
产品介绍
汽机旁路保护系统大修时最怕3500框架突然报”Power Supply Failure”——整套轴振、轴位移、键相监测瞬间失去供电，保护联锁直接瘫痪。190065A（1900/65A Universal AC）就是3500机架的供电核心，把现场交流市电变成机架内各I/O卡干净的直流工作电压，还能做双模块热冗余。在某个炼化项目碰到过只换电源本体没换配套PIM导致弹片咬合不到位、机架反复报”PIM Missing”——询价时一定确认您要的是电源模块本体还是电源+Universal AC PIM(125768-01)成套，老柜拆下来的PIM清灰复测能用就留着，新PIM单独买也行。
采购决策很简单：这料Bently后期统一归入3500/15家族以新PN(125840-01)出货，190065A是legacy编码写法电气完全等效。原厂新机交期曾波动在12–20周，国内多靠库存或拆机测试良品。关键机组建议按机架台数配N+1冗余运行或至少备1台，停机等这块板代价远超采购成本。注意它不能用于24V DC供电现场，DC输入版是另一PN(125850-01+125849-01 PIM)，别买错。
替换与升级建议
✅ 直接替换
- 190065A-00-04-01-00-00 ↔ 3500/15 Universal AC Power Supply(125840-01) + Universal AC PIM(125768-01) → 物理尺寸、背板接口、电气特性完全一致，直接插入替换无需重组态。建议复用原柜PIM（清灰复测导通）或成套更换。
⚠️ 软件兼容（需核对PIM类型）
- 3500/15 High Voltage AC版(125840-02配125489-01 PIM，输入175–264V AC only) → 输出兼容机架但输入无100V AC支持，若现场是110V AC地区无法启动。最重要：Universal版PIM(125768-01)与HV/LV Legacy PIM物理接口不同不可混插，混用接触不良或报Fault。
- 3500/15 Low Voltage DC版(125850-01+125849-01 PIM，20–30V DC in) → 完全不同输入级，不能替AC版。
❌ 硬件不兼容
- Legacy旧3500 AC Power（非Universal）配旧PIM → Universal电源与Legacy PIM不兼容，必须成套匹配。
- 第三方DIN轨开关电源、1900/66A AMS相关单元 → 完全无关产品族，物理电气均不兼容。
无完全同编码现货时，新原厂3500/15 Universal AC(125840-01+125768-01 PIM)是官方推荐替代路径。请以Bently Nevada最新3500/15 Instruction Manual及原厂LC公告为准确认PIM兼容性。
