产品详情

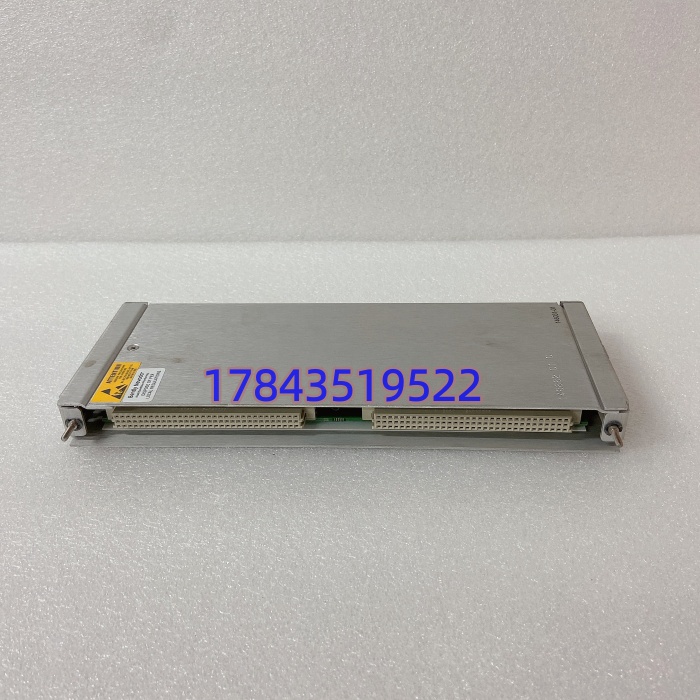

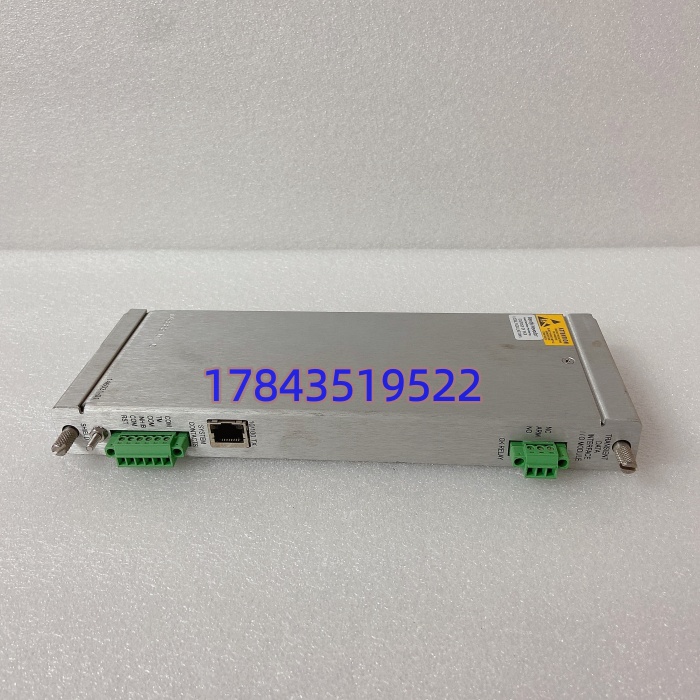

· 型号：146031-01
· 品牌：Bently Nevada
· 系列：3500/22M TDI（Transient Data Interface）I/O 子卡
规格参数
| 参数项 | 典型值/说明 | 备注 |
|---|---|---|
| 适配主机 | 3500/22M 标准型或 3500/22M 带瞬态捕获版 | 不能插 3500/20 RIM 或 3500/25 Keyphasor 模块 |
| 接口类型 | 1×RJ45 10/100Base-TX，MDI/MDIX 自动翻转 | 非光纤口（光纤版为 146031-02） |
| 协议 | TCP/IP，配合 Bently 专有协议栈 | 上联 System 1 或第三方 OPC/MODBUS TCP 网关 |
| 数据能力 | 配合 3500/22M 主机，每通道最高 16 kSa/s 动态流 | 取决于机架扫描速率和通道启用盘许可 |
| 瞬态触发 | 支持转速越限、报警/危险、撞击子动作、自定义事件触发 | 触发前/后各 8 s 波形缓存（依配置） |
| IP 配置 | 静态 IP 或 DHCP，Web 服务器内置（需 3500/22M 固件支持） | 浏览器可直接访问模块状态页 |
| 物理形态 | 前面板子卡，通过 50 针扁平排线接 3500/22M 主板 | 安装需卸前面板螺丝，不可独立插机架槽 |
| 供电 | 由 3500/22M 主机通过排线供电，无外置电源 | 功耗约 2–3 W |
| 状态指示 | 正面 Link/Act / 100 Mbps / Status LED | Link 灭=网线断，Status 红=配置错 |
| 工作温度 | 0–65℃（运行），-40–+85℃（存储） | 3500 机架内，IP20 |
| 认证 | CE / UL / CSA / ATEX/IECEx Zone 2（依整机认证） | 以原厂出厂标签批次为准 |
| 生命周期 | Legacy / 原厂停产生命周期后期 | NOS 与拆机件混杂，防改丝印 |
| 关键依赖 | 需 3500/22M 主机 + 通道启用盘（Configuration Key） | 无 Key 则动态数据功能受限 |
产品介绍
从维护者视角切：这块子卡最容易被采购当成”网卡”随便买，结果到货插上 3500/22M 前面板，System 1 里死活扫不到动态数据——146031-01 和 146031-02 外观几乎一模一样，一个是 RJ45 电口一个是 LC 光纤口，买错接口现场就得重新布线。在某个 600MW 机组大修项目里碰过：启机过程中 3500/22M 的 146031-01 Link 灯不亮，查了一上午发现前手换了交换机端口强制 1000 Mbps，这卡只认 10/100M，自协商失败后直接哑了。它值钱不在”能上网”，在”启停机瞬态波形能完整抓下来”这一件事——机组跳闸后没有瞬态波形，振动分析师就只能对着稳态频谱猜原因，跟瞎子摸象没区别。
严格来说，146031-01 在 Bently 产品树里已随 3500/22M 整体进入 Legacy 段，新系统走向 3500/22M 的继任件或 System 1 直接以太网采集架构；但国内 2000–2018 年上的那批 3500 机架（火电、核电、石化、长输管线）未来 15 年还得靠它传波形，整机迁 System 1 新版或 3500 下一代平台是软件+硬件+组态全换（停机 1–2 周+验证费数十万）。TCO 算下来，重要机组每套 3500 机架备 1 件 NOS 同批次冷备，比一次启机失败重来（燃油损耗+电网考核+延期发电损失百万级）划算得多。买的时候必须核三件事：是 -01 不是 -02、3500/22M 主机固件版本能否认、通道启用盘（Key）是否包含动态数据许可。
应用场景与库存策略
瞬态数据接口卡坏起来不是”没数据”，是”关键时刻没数据”——机组跳闸了、撞击子飞了、启机过临界了，System 1 里只有报警记录没有波形，振动分析师拿着稳态频谱拍脑袋定原因，结论没人敢签字。146031-01 归 ABC 里的 A- 类——单价不高、故障低频、但缺它时故障诊断能力直接归零。
- 火电/核电汽轮机启停机监测（过临界转速瞬态波形捕获）：非它不可（3500/22M 原生动态数据路径）；建议每套 3500 机架备 1 件 NOS 冷备，重要机组按双机架冗余配置。
- 压缩机/鼓风机预测性维护（喘振预警波形分析）：可用拆机整新件；建议区域厂共享 1 件，不单列单机。
- 老 3500 系统延寿项目：Last-time-buy 已过，按装机量×1.1 吃 NOS；别拿 146031-02 光纤版硬代（接口不对），也别指望用 3500/20 RIM 的以太网口替（RIM 不带动态流）。
- 防爆/Zone 2 场所：必须核整机 ATEX/IECEx 证书批次，子卡本身无独立认证，依赖机架整体防护；封存前拍模块面激光印+机架认证标签同框。
- ROI 口径：备件 0.4–0.9 万块，一次启机失败重来损失 50–200 万（火电）+电网考核，囤一件回收比 1:50 以上，而且保的是故障分析结论的法律效力。
真实案例：某 1000MW 超超临界机组 2024 年大修后首次冲转，过临界 2450 rpm 时 5 号瓦轴振突跳至 180 μm 触发跳闸。事后 System 1 里查波形，发现 3500/22M 的 146031-01 在跳闸前 3 s Link 灯灭过一次，瞬态缓存没写进去，只剩跳闸后的稳态数据。振动专家对着 2450 rpm 前后的频谱猜了一整天，最终靠经验判断是低压转子临时平衡块松动，但结论没法 100% 确认。库里只有一块 146031-02 光纤版，现场没有光纤交换机，临时从隔壁电厂借一块 146031-01 NOS，停机 4 小时换卡重冲转通过。事后该厂把”同型号+同接口+季度链路连通性测试”写进备件规范，并要求每次启机前确认 System 1 能实时刷新波形。
