描述

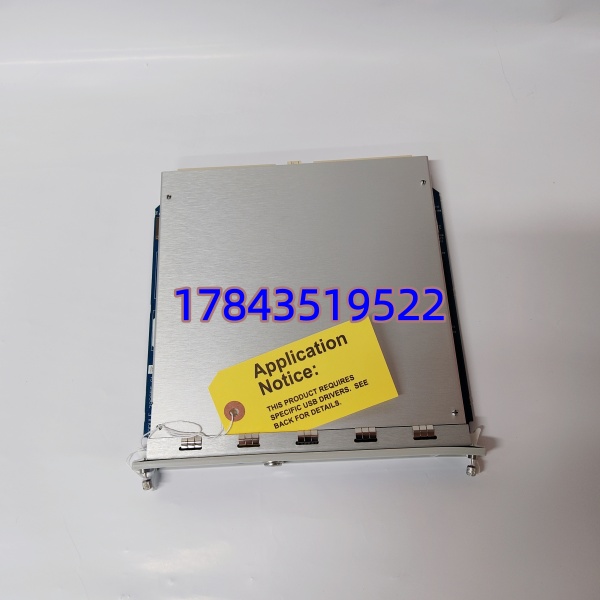

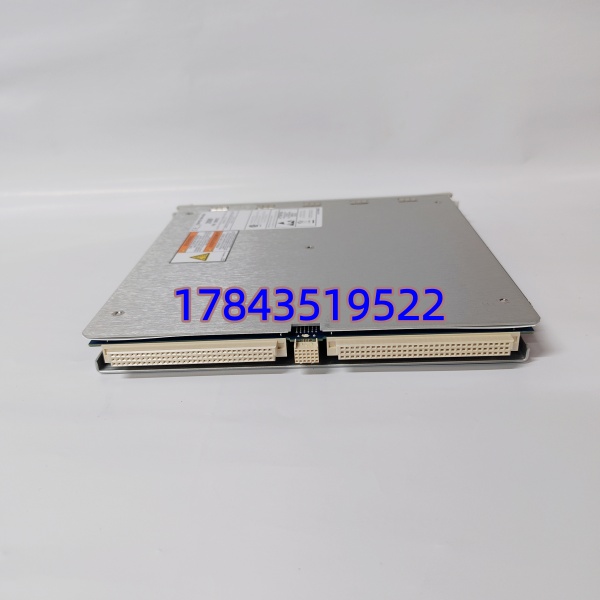

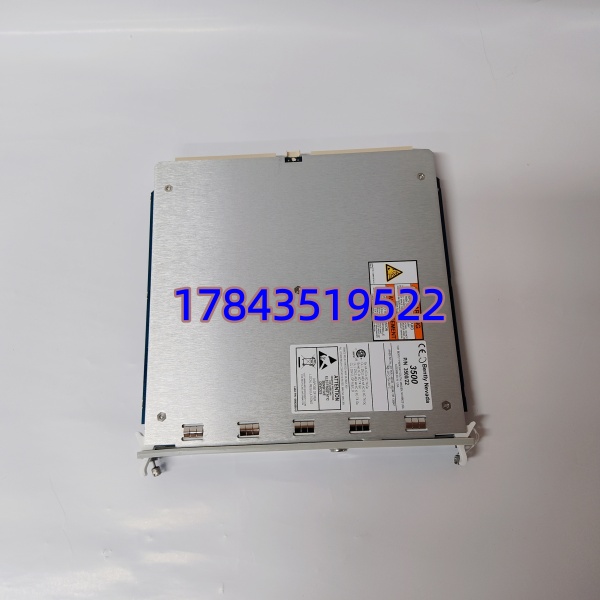

产品详情
· 型号：3500/22M — 常见完整 PN 288055-01（Base），Option 如 3500/22M-01-00 等——买前须核对现网铭牌 Option 码(01/02 etc)及 Fw Ver 匹配
· 品牌：Bently Nevada (Baker Hughes)
· 系列：3500 Machinery Protection System — Transient Data Interface (TDI) Module
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品描述 | Bently Nevada 3500/22M Transient Data Interface (TDI) Module with Keyphasor® processing |
| 型号 / Base PN | 3500/22M / 288055-01（Option 码 -01 / -02 定义 Transient Mem Size & Config Port 赋 — 以现网铭牌为准） |
| 适用框架 | 3500 Series Rack (3500/05-01-x-x) — 占用 Slot 1（TDI 位）或 Slot 2 if dual TDI config（罕见） |
| 通讯接口 | Front: 1×RS-232 DB9 + 1×USB Type B（config / fw download）；Rear: 通过 3500 backplane 与 Framework Interface Card (FIC) 或 direct to System1 via serial link (if no FIC) |
| Keyphasor® 处理 | ✓ 接收 filtered / non-filtered Keyphasor® input from 3500 monitors (e.g. 3500/42M / 3500/60) → generate 1X/2X amplitude & phase reference for vector filter & orbit plots |
| Transient Buffer | 22M 含 Non-Volatile Transient Memory（典型存 startup/orbit snap-shot）——可 offline下载至 ADRE/System1 |
| 与 3500/20 区别 | 3500/20 早期 TDI 无 non-volatile transient store + 某些新版 Fw 不支——22M 是 20 的直替升级（Fw 兼容向下但 20 不能替 22M 若 config 用 transient features） |
| 状态指示 | Module OK / Com Active / Trip Sim LEDs；Config Port Link LED |
| 热插拔 | ✓ 支持在线更换（按 Bently SOP——确认框架仍 RUN 先拔故障件再插新） |
| 供电方式 | 3500 机架背板 5V / ±12V logic（由 3500 Power Supply 如 3500/15 供） |
| 功耗(典型) | ≈ 3.5 W |
| 工作温度 | 0 … +65℃（IEC 60770 工业级），贮存 -40 … +85℃ |
| 相对湿度 | 5~95 % RH（非冷凝） |
| 认证 | CSA / UL / CE / ATEX/IECEx Zone 2（依项目 Cert 包） |
| 生命周期状态 | 3500/22M Active / Available（3500/20 Obsolete）；确认 Baker Hughes Bently PSP 公告 |
| 物理尺寸 | 3500 单槽宽模块 ≈ 30 mm × deep ≈ 180 mm |
产品介绍
从现场实测——某炼化厂压缩机 3500 框架(3500/60 + 3500/22M + 3500/42M)运行第 7 年春秋 PM 发现 System1 偶发 “TDI Comm Timeout”——查为 3500/22M RS-232 口 ESD 打坏(柜门未接地好)，框架 Triple Modular Monitor 仍正常 Trip——只是失联上位。热插拔更换 22M、Reload Config via RCS (Read from other module or backup .rck) —— 8 min 恢复。它不参与 shutdown voting 但失 TDI = 失去瞬态数据/键相角分析 + 无法远端修改 Alert/Danger setpoint，调试阶段尤其要命。
采购视角：3500/22M 仍 Active 但交期 6~14 周常见(Allocation)。按 ABC——影响机械保护系统可诊断性与远方设定修改（Trip 仍靠 Monitors 如 3500/60 146031-01）——属 B+ 类关键链路备件：按 3500 在役框架数每框架备 1 件同 Option Code 冷备（全厂共享池最少 1 件），与 3500/60(146031-01) 成套评估。严格说 Option Code(-01/-02) 及 Fw Ver 需兼容现网 Rack Fw——冷备建议与原卡同 Option 或确认 Bently 书面 22M 向下兼容。(请以 Bently Nevada 3500/22M Migration & PSP Notice为准)
替换与升级建议
✅ 直接替换
- 3500/22M 同 Option Code(-01/-02 etc) & Fw 兼容现网 Rack Fw → 插 Slot1 → RCS Read Config (or Restore from .rck backup) → Verify Comm LED — 无 Trip 功能改动。(Best: 同 Option 版)
⚠️ 软件兼容（需核）
- 3500/22M 不同 Option(-01↔-02 差 transient buf size/port) —— 物理兼容可插，RCS 可 Read/Write；如现网只用 basic comm(无 transient buf 依赖) 两者可互替——建议同 Option 避 confusion。
- 3500/20(Obsolete) → 替 22M 不允许（22M config 用 transient 时会 20 不支持——丢功能）；20 升 22M 是正常迁移路径（需 RCS re-download 确认）。
❌ 硬件不兼容
- 3500/25(键相模块) / 3500/53(双通道监测) —— 不同功能槽位不可混插 TDI 位(Slot1)。
- 任何非 Bently 串口卡 —— 3500 backplane TDI slot 专有定义，严禁替入。
