描述
产品详情

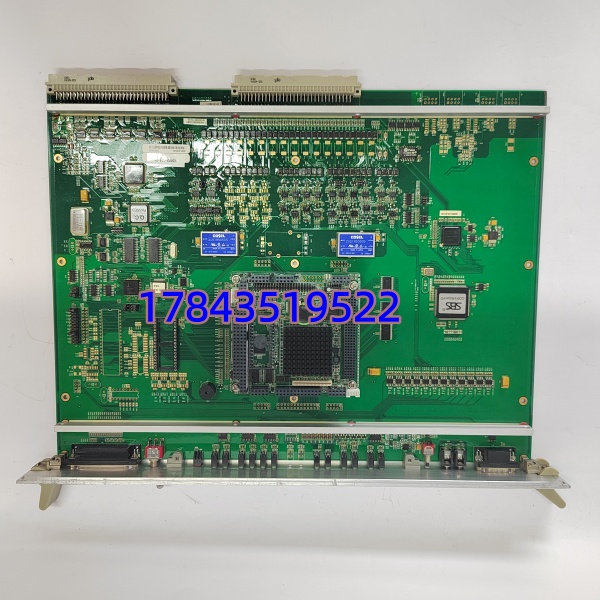

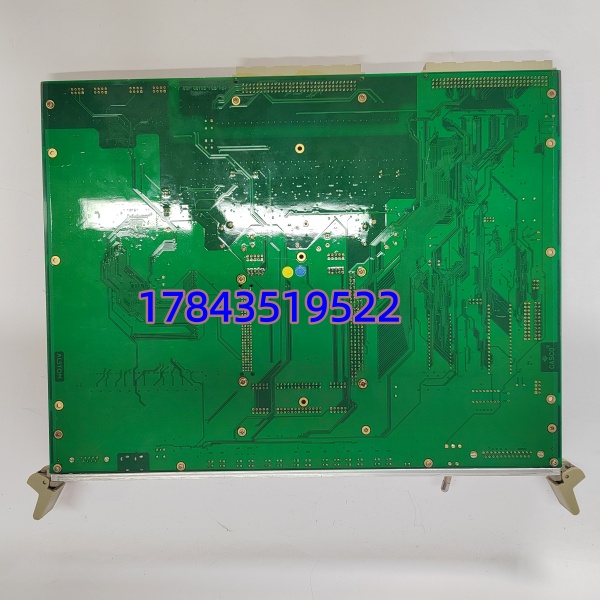

· 型号：SDK-C0148（P/N: 12003-101-01，SBS05M09B）
· 品牌：ALSTOM（阿尔斯通，法国，部分批次仍标 Alstom Grid / Alstom Transport）
· 系列：SDK Series SBS（Standard Bus System）Digital Input Module，兼容 ECP / TCM / MICAS-S2 机架
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | SDK-C0148 |
| 订货号 (P/N) | 12003-101-01 |
| 功能代号 / 硬件版本 | SBS05M09B（SBS=Standard Bus System；05=DI模块；M09B=Rev.） |
| 制造商 | ALSTOM（法国），现部分业务属 GE Vernova Legacy 产品线 |
| 模块类型 | 16 通道数字量输入模块（Digital Input Card），SBS 背板总线 |
| 适用系统平台 | ALSTOM ECP、TCM 控制器机架、MICAS-S2 衍生系统 SBS I/O 机箱 |
| 输入通道数 | 16 路独立 DI |
| 输入信号类型 | 24 V DC 有源开关或 NAMUR 型干接点（现场侧） |
| 输入电压范围 | ON：18–30 V DC；OFF：< 5 V DC（典型阈值 ~10 V） |
| 每通道输入电流 | 约 3–5 mA @ 24 V DC |
| 输入滤波 | 软件可调或硬件固定（典型 2–20 ms 防抖动），依机架固件版本 |
| 通道隔离 | 各通道对背板及相互间光电隔离 ≥ 500 Vrms（IEC 60747-5-2 参照同类） |
| 前面板指示 | 1× 绿 LED（Module OK / PWR）+ 16× 黄 LED（每通道 ON=亮） |
| 背板通信 | SBS 并行总线（私有协议，物理为欧式卡金手指，非标准 PCI/CompactPCI） |
| 安装方式 | 插入 ALSTOM SBS I/O 机架指定 DI 槽位，面板锁定手柄固定 |
| 机械尺寸 | 标准 3U 欧式卡 ≈ 160 mm（深）× 100 mm（高），单槽宽度 |
| 工作温度 | -10℃ ～ +60℃（IEC 60721-3-3 Class 3K3 工业级） |
| 存储温度 | -25℃ ～ +70℃ |
| 相对湿度 | 5% ～ 95% 非凝露 |
| 防护等级 | IP20（须安装于封闭控制柜内） |
| 认证与标准 | EN 50121-3-2（铁路 EMC）、IEC 61000-6-2 / -4、CE、RoHS（依批次） |
产品介绍
在某电厂辅网改造里遇过——原装 DI 卡老化后偶发”幽灵闭合”（通道 LED 闪但现场实际未动作），追因是板上光耦漏电流变大超出门槛。SDK-C0148 这块 SBS05M09B 就是 ALSTOM 老牌控制系统的标准 16 点 DI 卡：把现场开关量做光电隔离和滤波再喂给控制器，防止交直流回路串扰。它不是通用 PLC 输入模块，背板金手指定义是 ALSTOM 私有的 SBS 总线协议，插进西门子/施耐德机架完全不认——买之前一定核对机架型号是 ECP/TCM 系列且槽位分配正确。
严格来说，SBS05M09B 的 “B” 后缀代表特定硬件版本/固件兼容性（部分早期机架只认 SBS05M09 无后缀，但多数向下兼容，插上看 RUN LED 是否常亮即可判断）。ALSTOM 传统过程控制产品线已被逐步边缘化，SDK 系列 I/O 卡目前官方多标 Discontinued，流通以 NOS（New Old Stock）和再制造件为主。从 TCO 角度这是低单价高影响度的关键卡——挂了不影响 CPU 运行但会导致某区段所有 DI 信号丢失，联锁逻辑可能误动或拒动，属于按装置寿命做 Last-Time-Buy 的对象。[请以 ALSTOM 原厂手册为准]
应用场景与库存策略
DI 卡失效的典型表现是：某组设备”就地已合闸但 DCS 画面显示分位”或”联锁条件莫名不满足”——查半天以为是现场行程开关问题，其实是卡上某组光耦挂了。因为 ALSTOM 系统通常按功能分区分配 DI 卡（汽机 ETS 状态、辅机启停反馈、轨交信号占用检测等），一张卡坏可能影响整区信号可见性。
- 火力/燃气电厂辅网及 BOP 控制系统（ALSTOM ECP/TCM）——采集泵阀状态、限位开关反馈 → 建议每套控制装置按 DI 卡槽位数做 n+1 跨区共享冷备（最少 1 件），密封防静电袋保存并标注兼容机架型号。
- 城市轨道交通信号/车辆段控制（MICAS-S2 衍生）——轨道区段占用/出清 DI 采集 → 关键节点建议由运营维保部门建战略 Buffer Stock（每车辆段/中心 1 件），优先原厂再制造（带测试报告）。
- 重工/造纸过程线 ALSTOM 老 DCS I/O 扩展——非安全功能但影响数据采集 → 低优先级，可与同行建立互助借用或评估整机升级，不必单独大量囤货。
- 库存分类：ABC 划为 A 类可用性/C 类金额，安全库存 SS=1（关键站点）或按装置群 n+1 共享；重订货点 = 确认原厂 EOL 且市面 NOS 存量趋紧时立即锁单 Last Buy。
真实案例：华北某 2×350 MW 机组辅网，#2 炉引风机”运行反馈”在 DCS 上间歇消失，运行人员反复强合联络——差点超电流跳闸。热控班查就地端子 24 V 正常、行程开关好用，最后把 SDK-C0148 拔下发现第 9–16 通道对应的光耦区有轻微烧灼痕迹（柜内曾遭浪涌）。幸亏三年前按我建议留了一张 NOS，热插拔更换 12 分钟恢复。事后把全厂 ALSTOM SBS I/O 卡做了清点，按”每类 DI/DO/AI 至少 1 件跨装置共享冷备”补单 Last Buy。教训就一句：老牌欧系 DI 卡光耦有寿命，别等全段信号丢了再满世界找。
